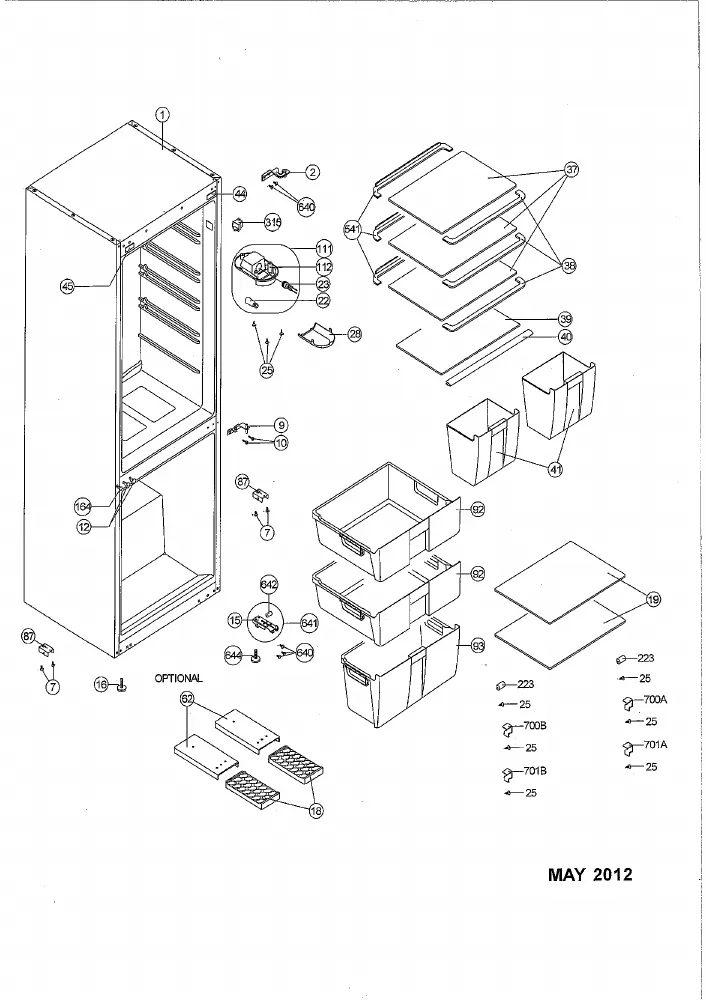

Vue éclatée réfrigérateur SABA CB313WNF
Découvrez la vue éclatée complète réfrigérateur SABA CB313WNF, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d’une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur SABA CB313WNF et éviter les pannes imprévues.
Assistant réparation
Powered by ChatGPT
Liste des pièces détachées
RONDELLE Froid PLASTIQUE 2.5mm
Prix indicatif : 5.13 €
INDICATEUR Froid ZONE 0-4°C
Prix indicatif : 25.09 €
FLECHE Froid INDIC ZONE 0-4°C
Prix indicatif : 9.88 €
CLAYETTE Froid BOUTEILLES 366 HORIZONTALE
Prix indicatif : 39.42 €
NOTICE Froid UTILISATION
Prix indicatif : 10.95 €
RONDELLE Froid Blanc EPAISSEUR 0.7mm
Prix indicatif : 2.2 €
CHARNIERE Froid Supérieur Droit ou Gauche 345GK INOX
Position : 2
Prix indicatif : 17.5 €
VIS Froid FIXE SUPPORT Charnière Supérieur
Position : 5
Prix indicatif : 2.49 €
VIS Froid CHARNIERES Supérieur M5*14
Position : 7
Prix indicatif : 2.06 €
VIS Froid CHARNIERES Supérieur
Position : 7
Prix indicatif : 2.78 €
CHARNIERE Froid CENTRALE
Position : 9
Prix indicatif : 15.92 €
BOUCHON Froid GRAND MODELE NOIR
Position : 12
Prix indicatif : 2.67 €
BOUCHON Froid GRAND MODELE BLANC
Position : 12
Prix indicatif : 2.34 €
PIED Froid AVANT GRIS 8*35 43mm
Position : 16
Prix indicatif : 8.31 €
VITRE Froid 366
Position : 19
Prix indicatif : 28.02 €
AMPOULE Froid 15W E14 240V 26*57
Position : 22
Prix indicatif : 5.54 €
DOUILLE Froid LAMPE
Position : 23
Prix indicatif : 12.62 €
VIS Froid 40*13 INOX
Position : 25
Prix indicatif : 2.49 €
COUVERCLE Froid BOITIER LAMPE 360
Position : 28
Prix indicatif : 17.59 €
RESSORT Froid MANETTE Thermostat
Position : 30
Prix indicatif : 2.76 €
CLAYETTE Froid VERRE 366
Position : 37
Prix indicatif : 26.18 €
PROFIL Froid CLAYETTE Réfrigérateur 366 SW
Position : 38
Prix indicatif : 9.94 €
DESSUS Froid BAC LEGUMES 491*345
Position : 39
Prix indicatif : 25.4 €
PROFIL Froid DESSUS BAC LEGUMES 366 SW
Position : 40
Prix indicatif : 9.75 €
BAC Froid LEGUMES 366 TRANSPARENT GRIS VBE2363 99603667
Position : 41
Prix indicatif : 38.2 €
CACHE Froid Charnière Supérieur Droit
Position : 44
Prix indicatif : 4.56 €
CACHE Froid Charnière Supérieur Gauche
Position : 45
Prix indicatif : 11.6 €
VIS Froid PLINTHE
Position : 59
Prix indicatif : 2.55 €
SUPPORT Froid BAC A GLACONS SW
Position : 62
Prix indicatif : 13.38 €
TIROIR Froid Supérieur OU CENTRAL 366 TRANSPARENT GRIS VBE2365
Position : 92
Prix indicatif : 46.06 €
TIROIR Froid Inférieur Congélateur 366 TRANPARENT GRIS VBE2364
Position : 93
Prix indicatif : 35.68 €
MASTIC Froid ANTI-VIBRATION
Position : 100
Prix indicatif : 5.29 €
Thermostat Froid K50B-Q4035-000
Position : 107
Prix indicatif : 46.47 €
BOITE Froid LAMPE Blanc SW
Position : 112
Prix indicatif : 13.29 €
VIS Froid 40*14 INOX
Position : 131
Prix indicatif : 2.83 €
DOUILLE Froid Charnière Gauche MENTONNET Blanc
Position : 151
Prix indicatif : 6.03 €
BOUCHON Froid
Position : 152
Prix indicatif : 4.04 €
Porte Froid Congélateur "360GK" SW (disponible sous 2 mois)
Position : 153
Prix indicatif : 101.92 €
Porte Froid Réfrigérateur "360GK" SW
Position : 155
Prix indicatif : 136.92 €
SUPPORT Froid OEUFS
Position : 159
Prix indicatif : 8.95 €
CACHE Froid VIS SW ap759768
Position : 164
Prix indicatif : 4.37 €
DOUILLE Froid Charnière Droit MENTONNET
Position : 171
Prix indicatif : 5.99 €
VIS Froid
Position : 172
Prix indicatif : 2.22 €
DOUILLE Froid Charnière Gauche MENTONNET
Position : 173
Prix indicatif : 6.75 €
BLOCAGE Froid PORTE Congélateur
Position : 174
Prix indicatif : 5.67 €
BALCONNET Froid Supérieur 345FH TRANSPARENT GRIS VBE3565#2 99603610
Position : 175
Prix indicatif : 29.75 €
BALCONNET Froid BOUTEILLES 345FW TRANSPARENT GRIS VBE3566 996003611
Position : 177
Prix indicatif : 26.93 €
CONDENSEUR Froid
Position : 201
Prix indicatif : 78.66 €
MASTIC Froid ANTI-VIBRATION
Position : 207
Prix indicatif : 5.8 €
CABLE Froid ALIMENTATION 2.1m 3*0.75 sans cosses
Position : 210
Prix indicatif : 17.69 €
RELAIS Froid Démarrage+thermique HXK95AA ZXF5 K120A14BF
Position : 211
Prix indicatif : 32.9 €
CONDO Froid 4uF (fixation clips plastique)
Position : 212
Prix indicatif : 19.21 €
VIS Froid
Position : 213
Prix indicatif : 2.46 €
VIS Froid
Position : 213
Prix indicatif : 2.08 €
BAC Froid EAU DEGIVRAGE 640 VBE1605 99604349
Position : 214
Prix indicatif : 16.89 €
DESHYDRATEUR Froid 10gr
Position : 215
Prix indicatif : 9.27 €
DESHYDRATEUR Froid 10G
Position : 215
Prix indicatif : 15.48 €
SUPPORT Froid COMPRESSEUR
Position : 216
Prix indicatif : 39.52 €
COMPRESSEUR Froid HXK95AA remplace par AZ100CY1B
Position : 217
Prix indicatif : 185.45 €
BASE Froid SUPPORT COMPRESSEUR
Position : 218
Prix indicatif : 26.27 €
FIL Froid MASSE
Position : 219
Prix indicatif : 15.19 €
ECROU Froid
Position : 220
Prix indicatif : 2.34 €
RONDELLE Froid
Position : 221
Prix indicatif : 2.61 €
PIED Froid ARRIERE Blanc hauteur 16mm
Position : 223
Prix indicatif : 5.45 €
ROUE Froid ARRIERE
Position : 227
Prix indicatif : 5.23 €
AXE Froid ROUE ARRIERE 43mm diam=5.5
Position : 228
Prix indicatif : 5.28 €
Programmateur Froid 12H
Position : 237
Prix indicatif : 50.08 €
COUVERCLE Froid TIMER
Position : 238
Prix indicatif : 14.95 €
Interrupteur Froid LUMIERE 4 COSSES
Position : 315
Prix indicatif : 25.82 €
Evaporateur Froid
Position : 401
Prix indicatif : 95.91 €
Thermostat Froid BIMETAL Congélateur
Position : 402
Prix indicatif : 31 €
TURBINE Froid MOTEUR Ventilation Congélateur 100mm SENS HORAIRE CW
Position : 409
Prix indicatif : 15.29 €
Couvercle Froid MOTEUR Ventilation Congélateur VBE2734 99602173
Position : 411
Prix indicatif : 8.52 €
MOTEUR Froid Ventilation Congélateur BG2012 55310.08051 EBMPAPST
Position : 413
Prix indicatif : 107.96 €
FOND Froid Congélateur SW
Position : 415
Prix indicatif : 35.64 €
FOND Froid Réfrigérateur 366M SW
Position : 428
Prix indicatif : 58.12 €
MANETTE Froid THERMOSTAT SW
Position : 431
Prix indicatif : 14.82 €
MANETTE Froid THERMOSTAT 366 SW
Position : 448
Prix indicatif : 14.31 €
FACADE Froid REPARTITEUR AIR Réfrigérateur 366 SW VBE2358
Position : 448
Prix indicatif : 34.15 €
CACHE Froid VIS 640 SW
Position : 449
Prix indicatif : 2.61 €
VIS Froid CHARNIERE M5*20
Position : 463
Prix indicatif : 2.65 €
THERMOSTAT Froid FUSIBLE
Position : 499
Prix indicatif : 25.19 €
ISOLATION Froid Congélateur VBE2372
Position : 501
Prix indicatif : 25.64 €
RESISTANCE Froid DEGIVRAGE 154W
Position : 533
Prix indicatif : 57.49 €
ENJOLIVEUR Froid ARRIERE CLAYETTE SW ap 533515 VBE2362
Position : 541
Prix indicatif : 10.44 €
Protection Froid Résistance DEGIVRAGE
Position : 542
Prix indicatif : 27.3 €
AMORTISSEUR Froid MOTEUR VENTILATEUR
Position : 626
Prix indicatif : 4.99 €
CHARNIERE Froid SANS ROUE
Position : 641
Prix indicatif : 21.05 €
BUTEE Froid Supérieur GAUCHE 360 SW
Position : 700
Prix indicatif : 8.84 €
CLAPET Froid EVACUATION EAU
Position : 805
Prix indicatif : 10.01 €
