Vue éclatée lave linge PANASONIC NA-140VG4

Name: PANASONIC NA-140VG4
Brand: PANASONIC
SKU: NA-140VG4

Découvrez la vue éclatée complète lave linge PANASONIC NA-140VG4, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge PANASONIC NA-140VG4 et éviter les pannes imprévues. 11 pièces référencées.

Cette vue éclatée PANASONIC NA-140VG4 référence 11 pièces détachées, dont cuve lave-linge 1/2 arriere, amortisseur lave-linge avant, ressort lave-linge suspension, avec leur position sur le schéma constructeur.

Réparer son lave-linge PANASONIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 23, 8.36 €) · JOINT Lave-Linge HUBLOT (repère 30).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

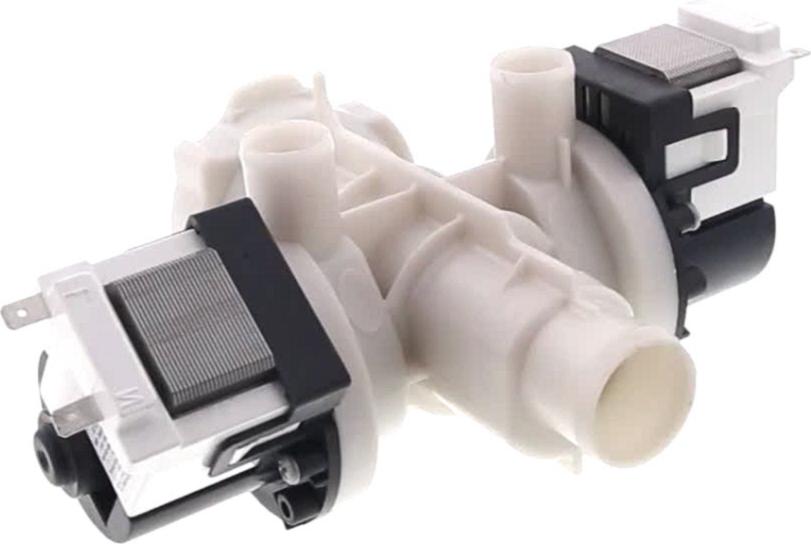

Sur cette vue : POMPE Lave-Linge VIDANGE BPX2-31L 35W E (repère 13).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

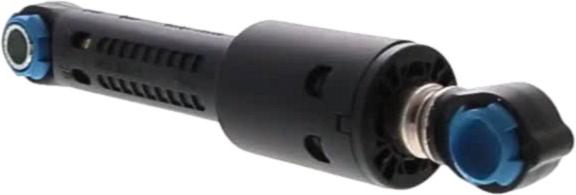

Sur cette vue : AMORTISSEUR Lave-Linge AVANT (repère 6, 51.01 €) · RESSORT Lave-Linge SUSPENSION (repère 11, 19.37 €) · AMORTISSEUR Lave-Linge ARRIERE (repère 16, 36.44 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 17).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

AMORTISSEUR Lave-Linge AVANT (repère 6, 51.01 €) · AMORTISSEUR Lave-Linge ARRIERE (repère 16, 36.44 €) · COLLIER Lave-Linge AVANT JOINT HUBLOT (repère 23, 8.36 €) · JOINT Lave-Linge HUBLOT (repère 30)
