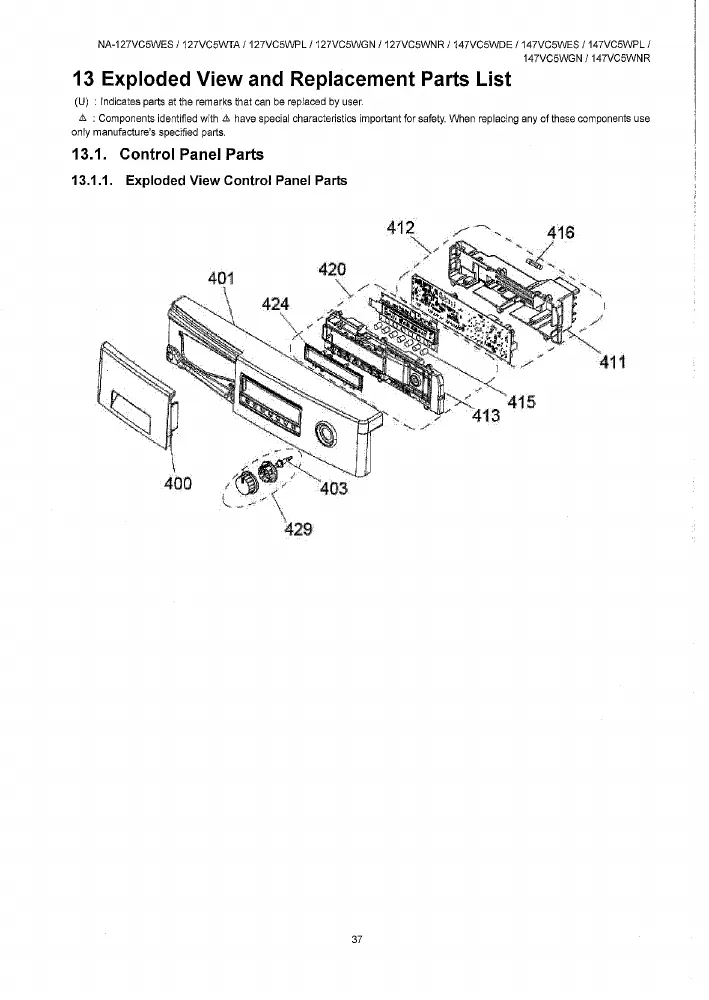

Vue éclatée lave linge PANASONIC NA-127VC5WTA NA.127VC5WTA NA127VC5WTA
Découvrez la vue éclatée complète lave linge PANASONIC NA-127VC5WTA NA.127VC5WTA NA127VC5WTA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge PANASONIC NA-127VC5WTA NA.127VC5WTA NA127VC5WTA et éviter les pannes imprévues. 77 pièces référencées.
Cette vue éclatée PANASONIC NA-127VC5WTA NA.127VC5WTA NA127VC5WTA référence 77 pièces détachées, dont dessus lave-linge couvercle, facade lave-linge avant, pied lave-linge + ecrou, avec leur position sur le schéma constructeur.
Réparer son lave-linge PANASONIC : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 10.32 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 18.09 €) · JOINT Lave-Linge HUBLOT (repère 118, 83.39 €) · COLLIER Lave-Linge JOINT/CUVE (repère 119, 12.47 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge (repère 100, 32.42 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : BALLE Lave-Linge DURITE VIDANGE (repère 210, 11.54 €) · TUYAU Lave-Linge VIDANGE (repère 219, 15.87 €) · SUPPORT Lave-Linge TUYAU VIDANGE (repère 220, 8.65 €) · COLLIER Lave-Linge TUYAU VIDANGE (repère 235, 5.02 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge POIGNEE PORTE (repère 15, 4.06 €) · RESSORT Lave-Linge POIGNEE HUBLOT (repère 16, 5.06 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 22.17 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 5.53 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : CLIPS Lave-Linge FIXATION RESISTANCE (repère 115, 8.28 €) · RESISTANCE Lave-Linge (repère 121, 112.44 €) · PROTECTION Lave-Linge RESISTANCE (repère 816, 17.98 €) · RESISTANCE Lave-Linge 2000W SEULE (repère 899, 42.76 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COLLIER Lave-Linge JOINT HUBLOT/FACADE (repère 9, 10.32 €) · COURROIE Lave-Linge (repère 100, 32.42 €) · AMORTISSEUR Lave-Linge 80N axe=11mm (repère 104, 22.17 €) · AXE Lave-Linge AMORTISSEUR (repère 105, 5.53 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 18.09 €) · JOINT Lave-Linge HUBLOT (repère 118, 83.39 €) · COLLIER Lave-Linge JOINT/CUVE (repère 119, 12.47 €) · FUSIBLE Lave-Linge 20A 6X32 VERRE (repère 416, 12.43 €)
