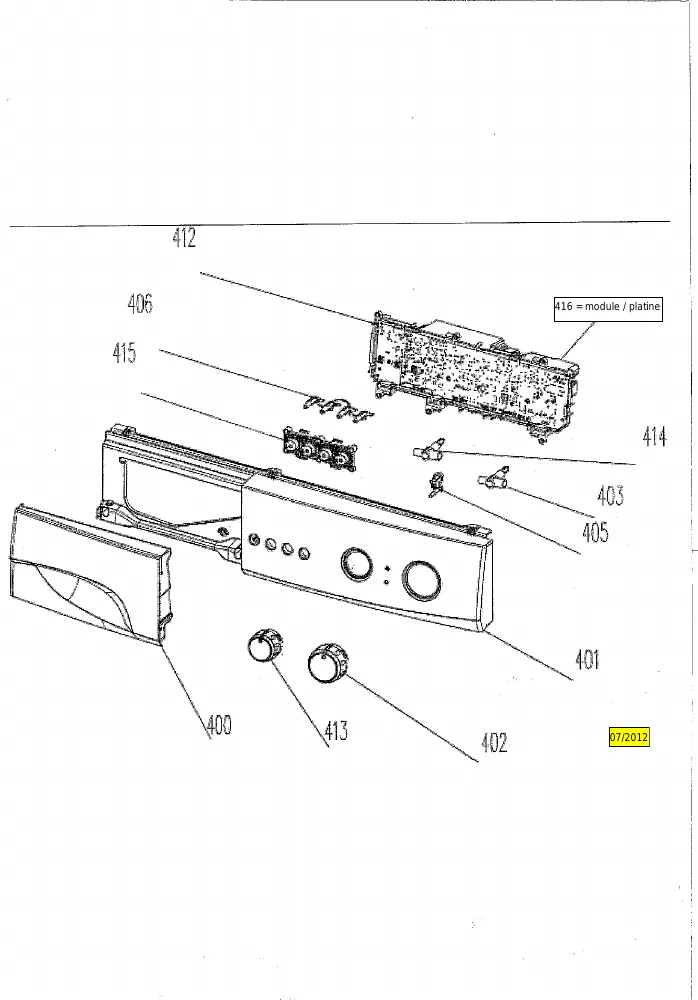

Vue éclatée lave linge PANASONIC NA-127VC6WFR NA.127VC6WFR NA127VC6WFR
Découvrez la vue éclatée complète lave linge PANASONIC NA-127VC6WFR NA.127VC6WFR NA127VC6WFR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge PANASONIC NA-127VC6WFR NA.127VC6WFR NA127VC6WFR et éviter les pannes imprévues. 20 pièces référencées.
Cette vue éclatée PANASONIC NA-127VC6WFR NA.127VC6WFR NA127VC6WFR référence 20 pièces détachées, dont cablage lave-linge, hublot lave-linge verre 352mm h=108mm, charniere lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge PANASONIC : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 17.44 €) · JOINT Lave-Linge HUBLOT (repère 118, 40.43 €) · DURITE Lave-Linge BOITE LESSIVE / CUVE (repère 206, 13.48 €) · DURITE Lave-Linge CUVE/PV (repère 213, 24.63 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1234EPJ6 (repère 100, 25.51 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 219, 15 €) · Pompe de vidange Lave-Linge B12-6A01 0.3A HANYU (repère 285, 50.43 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 2000W SEULE (repère 899, 39.9 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Lave-Linge 1234EPJ6 (repère 100, 25.51 €) · JOINT Lave-Linge 1/2 CUVE AV/CUVE ARR (repère 113, 17.44 €) · JOINT Lave-Linge HUBLOT (repère 118, 40.43 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
