Vue éclatée lave vaisselle CURTISS PLV1251D Version 2 91151902201
Découvrez la vue éclatée complète lave vaisselle CURTISS PLV1251D Version 2 91151902201, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle CURTISS PLV1251D Version 2 91151902201 et éviter les pannes imprévues. 19 pièces référencées.
Cette vue éclatée CURTISS PLV1251D Version 2 91151902201 référence 19 pièces détachées, dont dessus lave-vaisselle top, raccord lave-vaisselle bras supérieur, panier lave-vaisselle inférieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

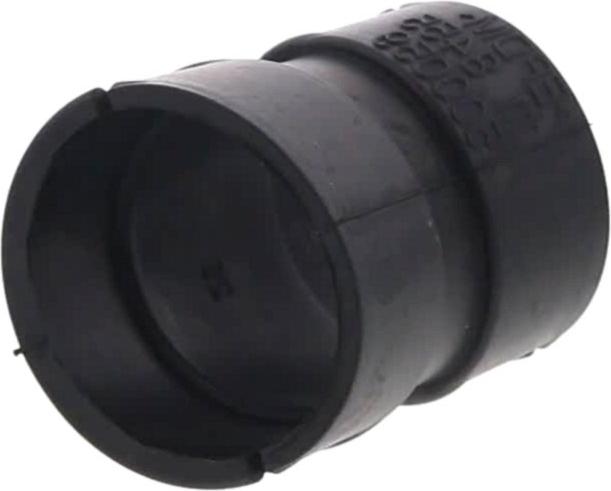

Sur cette vue : DURITE Lave-Vaisselle BAC POMPE CYCLAGE (repère 10, 21.41 €) · DURITE Lave-Vaisselle BAC POMPE VIDANGE (repère 11, 22.36 €) · TUYAU Lave-Vaisselle VIDANGE (repère 22, 30.04 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1, 38.22 €) · JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 2, 13.58 €) · RACCORD Lave-Vaisselle BRAS Supérieur (repère 3, 26.33 €) · BRAS Lave-Vaisselle Supérieur (repère 4, 38.86 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 2, 13.58 €) · ENTONNOIR Lave-Vaisselle BAC A SEL (repère 4, 22.02 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 7, 19.68 €) · DURITE Lave-Vaisselle BAC POMPE CYCLAGE (repère 10, 21.41 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 2000W TUBE 32mm (repère 6, 49.43 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BRAS Alimentation Supérieur (repère 2, 13.58 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 7, 19.68 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
