Vue éclatée lave vaisselle CURTISS MLV0655D 903261
Découvrez la vue éclatée complète lave vaisselle CURTISS MLV0655D 903261, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle CURTISS MLV0655D 903261 et éviter les pannes imprévues. 28 pièces référencées.

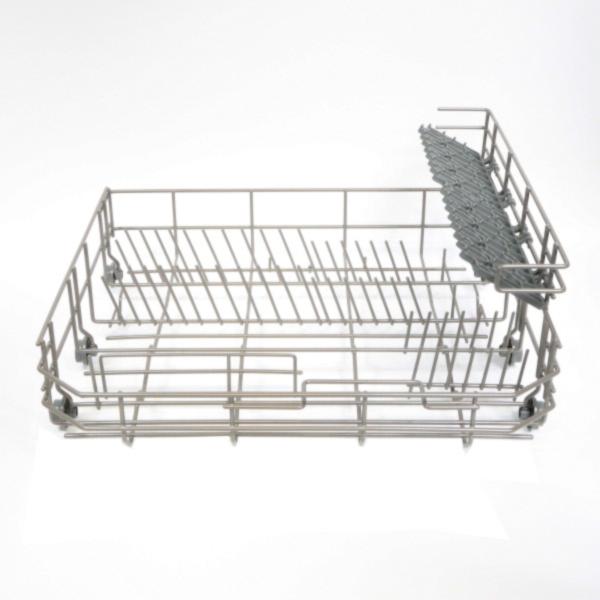

Cette vue éclatée CURTISS MLV0655D 903261 référence 28 pièces détachées, dont support lave-vaisselle flotteur, panier lave-vaisselle blanc 6 couverts, boite lave-vaisselle produits, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : JOINT POMPE (repère 31, 7.15 €) · POMPE Lave-Vaisselle VIDANGE B30-6A (repère 40, 46.7 €) · CLAPET Lave-Vaisselle ANTI RETOUR (repère 41, 11.07 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : BRAS Lave-Vaisselle Inférieur (repère 24, 23.35 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 32, 97.12 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle POT A SEL (repère 10, 6.16 €) · BOUCHON Lave-Vaisselle BAC SEL (repère 13, 16.95 €) · JOINT Lave-Vaisselle BOL (repère 27, 7.56 €) · JOINT POMPE (repère 31, 7.15 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 1200W SI3317 (repère 29, 39.08 €) · SONDE Lave-Vaisselle TH (repère 35, 20.83 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle ALIMENTATION (repère 24, 22.21 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle POT A SEL (repère 10, 6.16 €) · JOINT Lave-Vaisselle BOL (repère 27, 7.56 €) · JOINT POMPE (repère 31, 7.15 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
