Vue éclatée lave vaisselle CURTISS MLV0655DAS
Découvrez la vue éclatée complète lave vaisselle CURTISS MLV0655DAS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle CURTISS MLV0655DAS et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée CURTISS MLV0655DAS référence 32 pièces détachées, dont support lave-vaisselle flotteur, electrovanne lave-vaisselle 33190111, pressostat lave-vaisselle 83/63, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle CURTISS : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

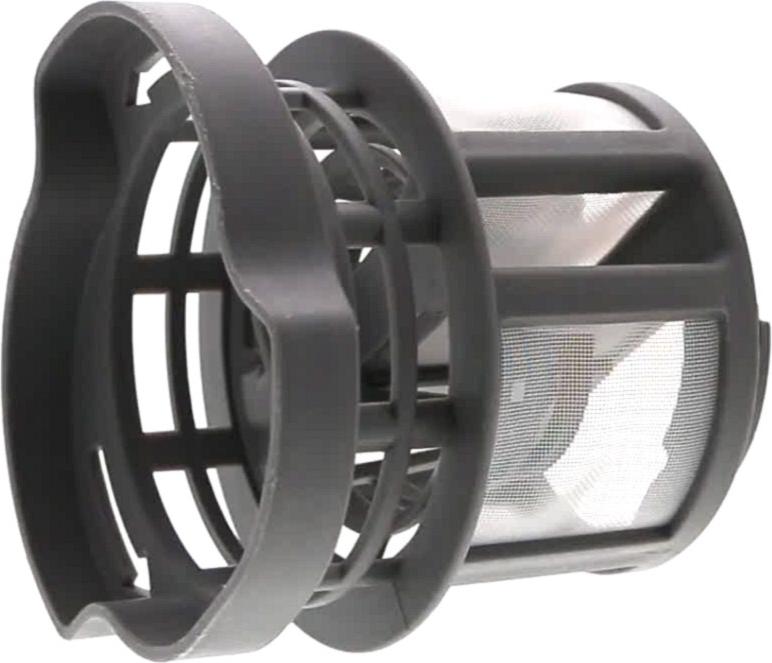

Sur cette vue : POMPE Lave-Vaisselle VIDANGE B30-6A (repère 39, 44.76 €) · FILTRE Lave-Vaisselle INOX (repère 41, 25.14 €) · FILTRE Lave-Vaisselle MICRO GRIS (repère 43, 27.11 €) · TUYAU Lave-Vaisselle VIDANGE (repère 45, 19.55 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

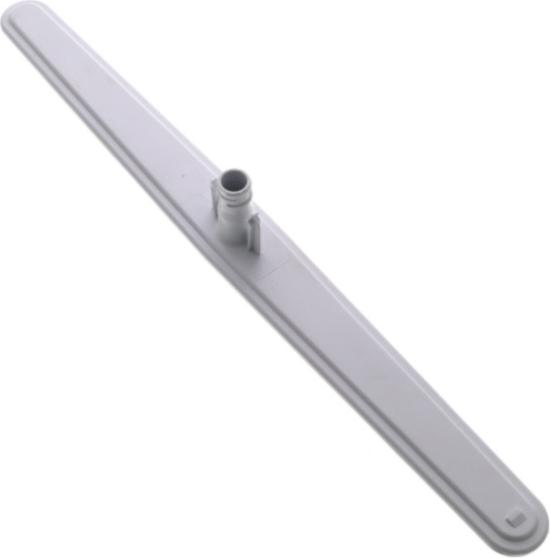

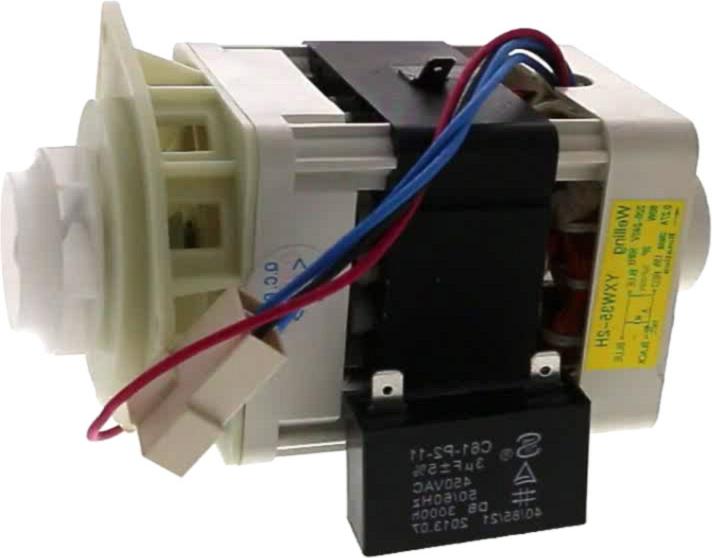

Sur cette vue : BRAS Lave-Vaisselle LAVAGE Inférieur GRIS OU BLANC (repère 47, 18.32 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 56, 101.95 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : BAC Lave-Vaisselle ADOUCISSEUR A SEL (repère 8, 47.57 €) · JOINT Lave-Vaisselle POT A SEL (repère 11, 6.54 €) · BAC Lave-Vaisselle LESSIVE GRIS (repère 23, 48.86 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 24, 70.15 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

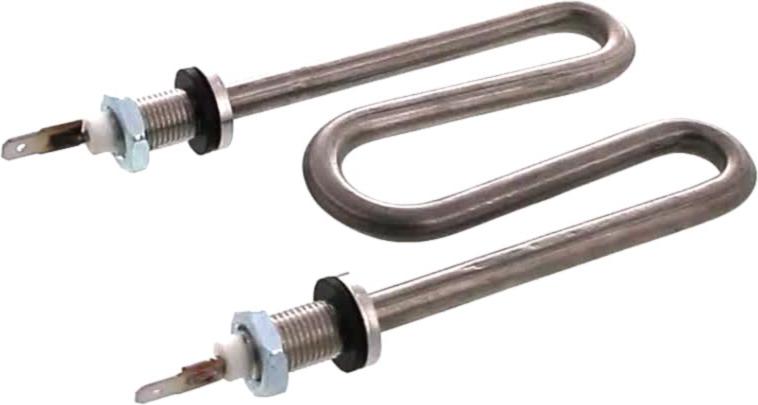

Sur cette vue : RESISTANCE Lave-Vaisselle 1200W SI3317 (repère 52, 33.05 €) · SONDE Lave-Vaisselle TH (repère 59, 21.49 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CABLE Lave-Vaisselle ALIMENTATION (repère 62, 26.53 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

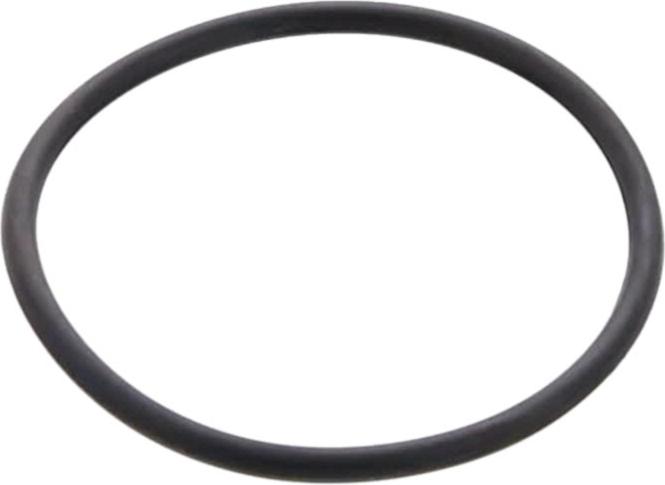

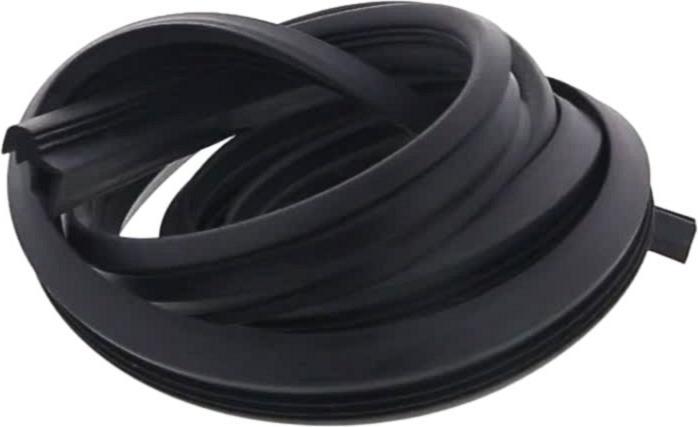

JOINT Lave-Vaisselle POT A SEL (repère 11, 6.54 €) · Contre porte Lave-Vaisselle + JOINT BAS PORTE (repère 24, 70.15 €) · FILTRE Lave-Vaisselle INOX (repère 41, 25.14 €) · FILTRE Lave-Vaisselle MICRO GRIS (repère 43, 27.11 €) · JOINT Lave-Vaisselle PORTE 1077mm (repère 46, 29.46 €) · JOINT Lave-Vaisselle BOL (repère 50, 7.67 €) · JOINT POMPE (repère 55, 8.05 €)
