Vue éclatée lave linge THOMSON THL612A 7123981100
Découvrez la vue éclatée complète lave linge THOMSON THL612A 7123981100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON THL612A 7123981100 et éviter les pannes imprévues. 49 pièces référencées.
Cette vue éclatée THOMSON THL612A 7123981100 référence 49 pièces détachées, dont dessus lave-linge hublot, traverse lave-linge arriere, contre porte lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge DEMI-CUVE (repère 49, 29.26 €) · COLLIER Lave-Linge MEUBLE/JOINT (repère 55, 14.78 €) · DURITE Lave-Linge CUVE/POMPE (repère 105, 38.07 €) · DURITE Lave-Linge BOITE /CUVE E (repère 117).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

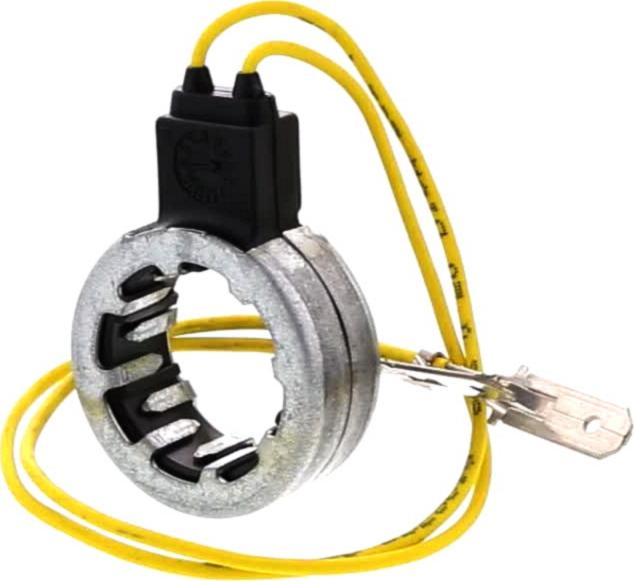

Sur cette vue : COURROIE Lave-Linge 1277J5EL (repère 59, 27.57 €) · CONDENSATEUR Lave-Linge ANTIPARASITES (repère 162, 65.35 €) · TACHYMETRE Lave-Linge (repère 736, 39.45 €) · CHARBON Lave-Linge MOTEUR (lot de 2) (repère 762, 34.43 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

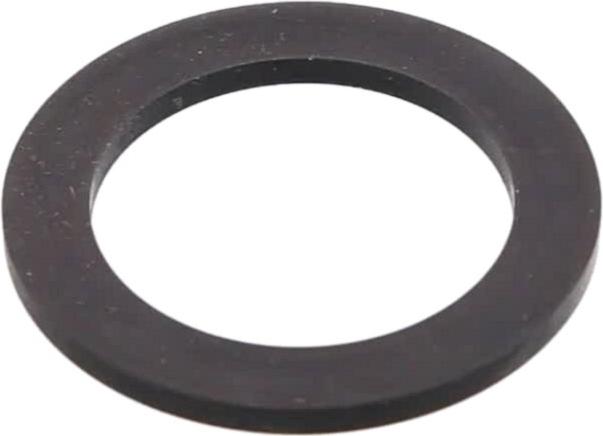

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 105, 38.07 €) · FILTRE Lave-Linge Pompe de vidange (repère 134, 59.2 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 143, 23.71 €) · TUYAU Lave-Linge VIDANGE (repère 373, 28.06 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

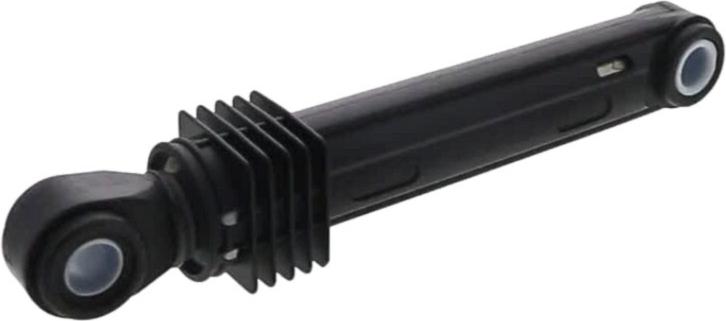

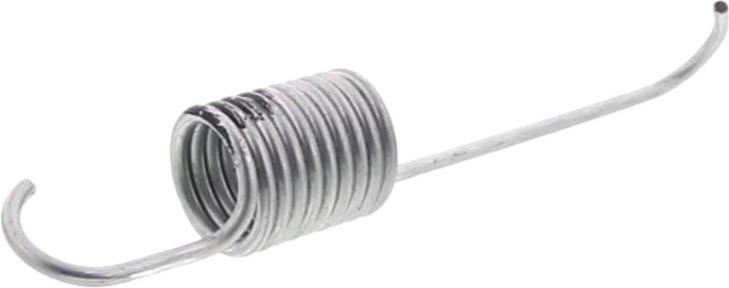

Sur cette vue : GUIDE Lave-Linge RESSORT (repère 38, 10.46 €) · RESSORT Lave-Linge CUVE (repère 53) · AMORTISSEUR Lave-Linge 110N (repère 66, 19.73 €) · GOUPILLE Froid RESSORT (repère 78, 22.87 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1950W (repère 65, 27.81 €) · SONDE Lave-Linge RESISTANCE 74159 (repère 171, 37.07 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge DEMI-CUVE (repère 49, 29.26 €) · COLLIER Lave-Linge MEUBLE/JOINT (repère 55, 14.78 €) · COURROIE Lave-Linge 1277J5EL (repère 59, 27.57 €) · AMORTISSEUR Lave-Linge 110N (repère 66, 19.73 €) · FILTRE Lave-Linge Pompe de vidange (repère 134, 59.2 €) · JOINT Lave-Linge BOUCHON FILTRE (repère 143, 23.71 €) · CONDENSATEUR Lave-Linge ANTIPARASITES (repère 162, 65.35 €) · CHARBON Lave-Linge MOTEUR (lot de 2) (repère 762, 34.43 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
