Vue éclatée lave linge THOMSON TWAD914WH

Name: THOMSON TWAD914WH
Brand: THOMSON
SKU: TWAD914WH

Découvrez la vue éclatée complète lave linge THOMSON TWAD914WH, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON TWAD914WH et éviter les pannes imprévues. 24 pièces référencées.

Cette vue éclatée THOMSON TWAD914WH référence 24 pièces détachées, dont cuve lave-linge 1/2 arriere, joint lave-linge cuve, ressort lave-linge cuve, avec leur position sur le schéma constructeur.

Réparer son lave-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

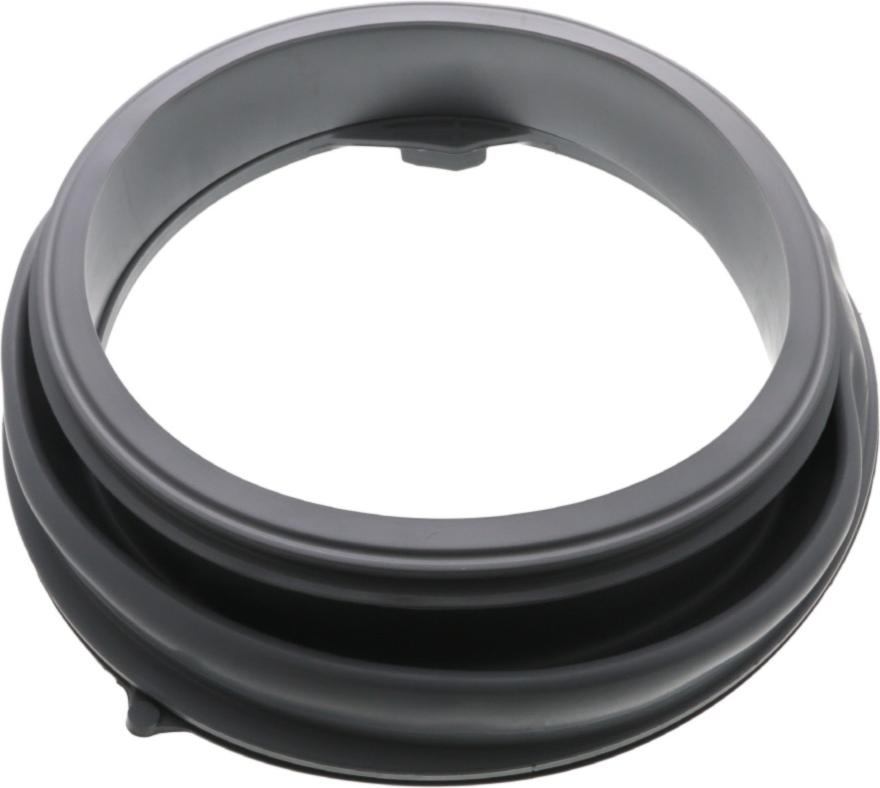

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

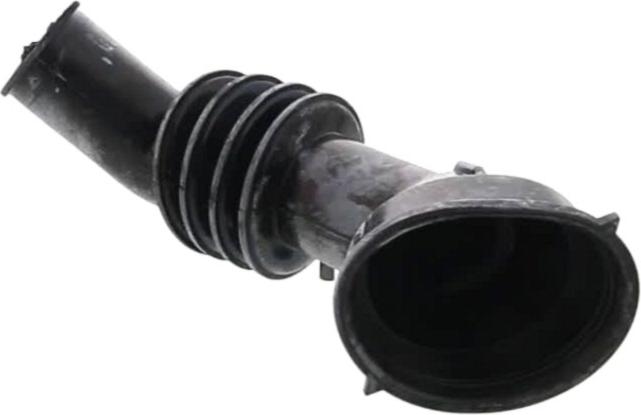

Sur cette vue : JOINT Lave-Linge CUVE (repère 103, 23.2 €) · JOINT Lave-Linge ROULEMENT 45*80*11,5/13 (repère 108, 27.81 €) · DURITE Lave-Linge CUVE/POMPE (repère 201, 28.07 €) · JOINT Lave-Linge HUBLOT (repère 204, 46.48 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 6EPJ1139 (repère 126, 22.16 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF + 0.68UF 2X4700 (repère 204, 24.03 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 201, 28.07 €) · POMPE Lave-Linge VIDANGE (repère 204, 49.47 €) · TUYAU Lave-Linge VIDANGE (repère 208, 19.7 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CUVE (repère 105, 11.18 €) · JOINT Lave-Linge ROULEMENT 45*80*11,5/13 (repère 108, 27.81 €) · PALIER Lave-Linge KIT (repère 109, 34.93 €) · AMORTISSEUR Lave-Linge 120N (repère 131, 36.64 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1900w (repère 121, 60.3 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Linge CUVE (repère 103, 23.2 €) · JOINT Lave-Linge ROULEMENT 45*80*11,5/13 (repère 108, 27.81 €) · PALIER Lave-Linge KIT (repère 109, 34.93 €) · COURROIE Lave-Linge 6EPJ1139 (repère 126, 22.16 €) · AMORTISSEUR Lave-Linge 120N (repère 131, 36.64 €) · JOINT Lave-Linge HUBLOT (repère 204, 46.48 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.47UF + 0.68UF 2X4700 (repère 204, 24.03 €) · RESSORT Lave-Linge JOINT HUBLOT CUVE (repère 205, 9.54 €)
