Vue éclatée lave linge THOMSON TW1412AWHCS

Name: THOMSON TW1412AWHCS
Brand: THOMSON
SKU: TW1412AWHCS

Découvrez la vue éclatée complète lave linge THOMSON TW1412AWHCS, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON TW1412AWHCS et éviter les pannes imprévues. 20 pièces référencées.

Cette vue éclatée THOMSON TW1412AWHCS référence 20 pièces détachées, dont dessus lave-linge top, electrovanne lave-linge 2 voies fps180a, pompe lave-linge vidange, avec leur position sur le schéma constructeur.

Réparer son lave-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

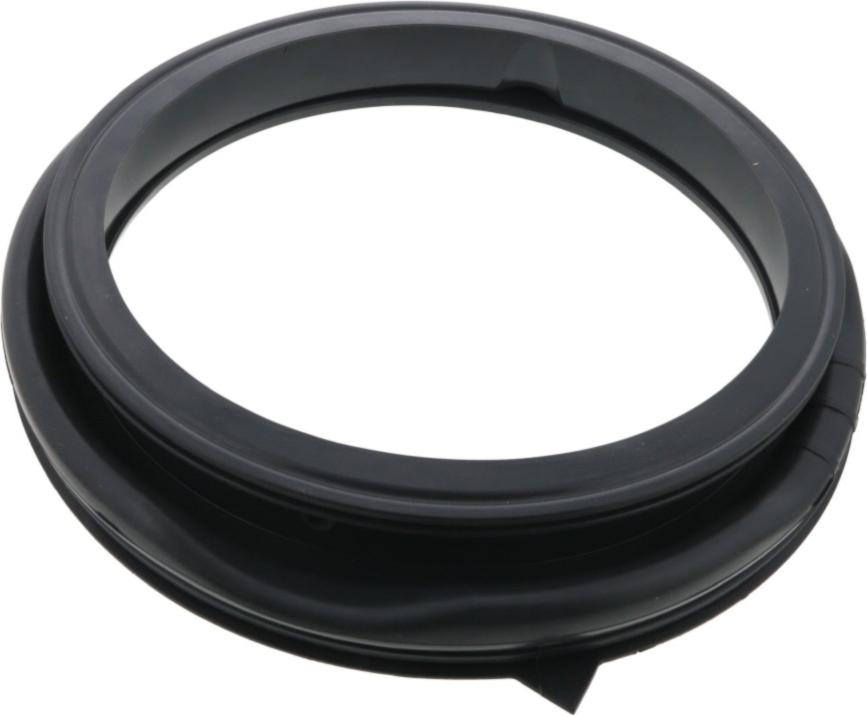

Sur cette vue : DURITE Lave-Linge CUVE/BOITE PRODUIT (repère 26, 28.5 €) · JOINT Lave-Linge HUBLOT MFB100-U1403 (repère 28, 61.28 €) · DURITE Lave-Linge CUVE/POMPE (repère 31, 37.76 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 20, 34.03 €) · COURROIE Lave-Linge 1274JE6 (repère 38, 37.39 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : POMPE Lave-Linge VIDANGE (repère 9, 58.3 €) · TUYAU Lave-Linge VIDANGE (repère 15, 20.98 €) · DURITE Lave-Linge CUVE/POMPE (repère 31, 37.76 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge CUVE (repère 25, 19.91 €) · AXE Lave-Linge AMORTISSEUR (repère 33, 10.71 €) · AMORTISSEUR Lave-Linge 80N (repère 35, 19.23 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 37, 43.09 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

CONDENSATEUR Lave-Linge ANTIPARASITE (repère 20, 34.03 €) · JOINT Lave-Linge HUBLOT MFB100-U1403 (repère 28, 61.28 €) · AXE Lave-Linge AMORTISSEUR (repère 33, 10.71 €) · AMORTISSEUR Lave-Linge 80N (repère 35, 19.23 €) · COURROIE Lave-Linge 1274JE6 (repère 38, 37.39 €)
