Vue éclatée lave linge THOMSON THWD1486
Découvrez la vue éclatée complète lave linge THOMSON THWD1486, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON THWD1486 et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée THOMSON THWD1486 référence 38 pièces détachées, dont cuve lave-linge 1/2 avant, durite lave-linge cuve/pompe, axe lave-linge amortisseur, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

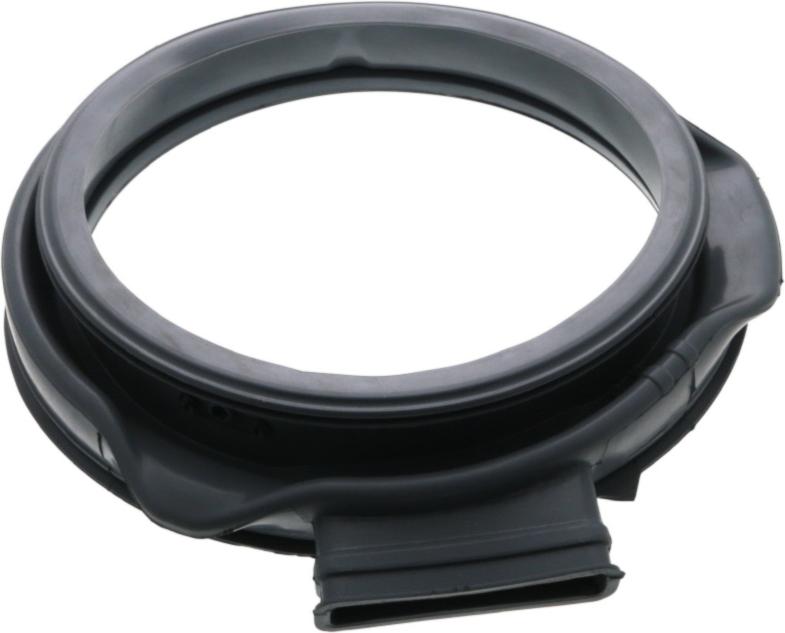

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 3, 37.72 €) · JOINT Lave-Linge HUBLOT MFC80-U1401_C1457E-3047 (repère 8, 87.16 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 9, 5.93 €) · DURITE Lave-Linge CUVE/BOITE PRODUIT (repère 10, 28.4 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 0, 19.81 €) · COURROIE Lave-Linge 1281PJE5 (repère 14, 27.97 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 18, 27.62 €) · CONDENSATEUR Lave-Linge 1uf (repère 37, 16.1 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 3, 37.72 €) · TUYAU Lave-Linge VIDANGE (repère 21, 15.91 €) · TRAPPE Lave-Linge POMPE VIDANGE (repère 23, 9.82 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AXE Lave-Linge AMORTISSEUR (repère 4, 9.22 €) · AMORTISSEUR L 60N (repère 5, 26.28 €) · AMORTISSEUR Lave-Linge 120N (repère 6, 37.69 €) · RESSORT Lave-Linge SUSPENSION CUVE 173MM D30 22 STRIES (repère 13, 15.97 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 17, 49.97 €) · RESISTANCE Lave-Linge SECHAGE (repère 49, 68.21 €) · THERMOSTAT Lave-Linge 160° REARMABLE (repère 50, 10.72 €) · SONDE GL GA00-611 (repère 51, 24.42 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (repère 0, 19.81 €) · AXE Lave-Linge AMORTISSEUR (repère 4, 9.22 €) · AMORTISSEUR L 60N (repère 5, 26.28 €) · AMORTISSEUR Lave-Linge 120N (repère 6, 37.69 €) · JOINT Lave-Linge HUBLOT MFC80-U1401_C1457E-3047 (repère 8, 87.16 €) · COLLIER Lave-Linge JOINT HUBLOT/CUVE (repère 9, 5.93 €) · COURROIE Lave-Linge 1281PJE5 (repère 14, 27.97 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 18, 27.62 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
