Vue éclatée lave linge THOMSON OPAL1206E

Name: THOMSON OPAL1206E
Brand: THOMSON
SKU: OPAL1206E

Découvrez la vue éclatée complète lave linge THOMSON OPAL1206E, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON OPAL1206E et éviter les pannes imprévues. 21 pièces référencées.

Cette vue éclatée THOMSON OPAL1206E référence 21 pièces détachées, dont tole lave-linge supérieur isolante, moteur lave-linge, ressort lave-linge droit, avec leur position sur le schéma constructeur.

Réparer son lave-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

Sur cette vue : JOINT Lave-Linge HUBLOT (repère 8, 68.49 €) · DURITE Lave-Linge BOITE LESSIVE/CUVE (repère 21, 39.68 €) · PALIER Lave-Linge ROULEME+JOINT (repère 26, 74.91 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

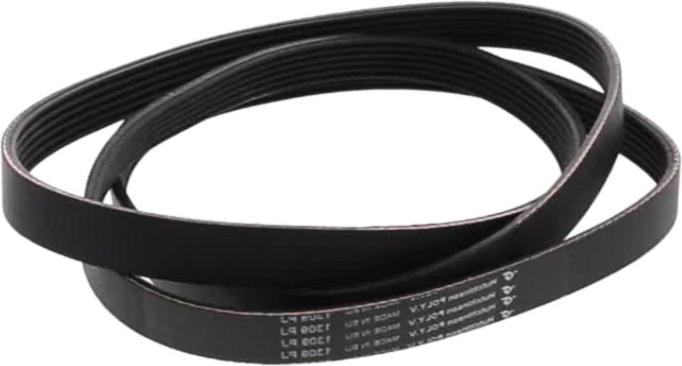

Sur cette vue : COURROIE Lave-Linge 1309J6 (repère 20, 23.74 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : FILTRE Lave-Linge Pompe de vidange (repère 4, 27.93 €) · CORPS Lave-Linge Pompe de vidange (repère 20, 98.07 €) · CLAPET Lave-Linge ANTI RETOUR (repère 22).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : RESSORT Lave-Linge DROIT (repère 1) · RESSORT Lave-Linge GAUCHE (repère 2) · PALIER Lave-Linge ROULEME+JOINT (repère 26, 74.91 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge 3000w (repère 27, 104.74 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Lave-Linge Pompe de vidange (repère 4, 27.93 €) · JOINT Lave-Linge HUBLOT (repère 8, 68.49 €) · COURROIE Lave-Linge 1309J6 (repère 20, 23.74 €) · PALIER Lave-Linge ROULEME+JOINT (repère 26, 74.91 €)
