Vue éclatée lave linge THOMSON WA380 2350165000

Name: THOMSON WA380 2350165000
Brand: THOMSON
SKU: WA380 2350165000

Découvrez la vue éclatée complète lave linge THOMSON WA380 2350165000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON WA380 2350165000 et éviter les pannes imprévues. 13 pièces référencées.

Cette vue éclatée THOMSON WA380 2350165000 référence 13 pièces détachées, dont charniere lave-linge hublot e, axe charniere, support charniere, avec leur position sur le schéma constructeur.

Réparer son lave-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Fuite d'eau

Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

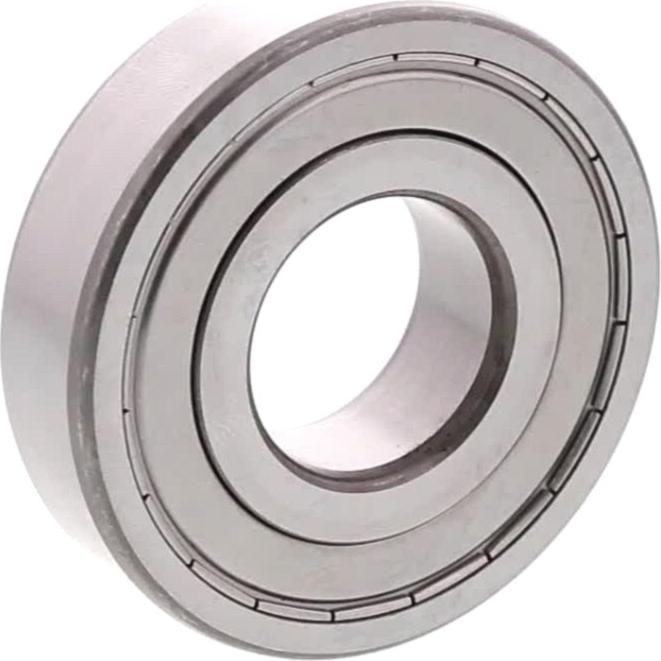

Sur cette vue : PALIER Lave-Linge ROULEMENENTS+JOINT (repère 47, 67.47 €) · JOINT Lave-Linge BOUCHON POMPE (repère 60, 17.62 €) · DURITE Lave-Linge BOITE LESSIVE/CUVE (repère 85, 40.32 €).

N'essore plus

Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.

Sur cette vue : COURROIE Lave-Linge 1350PJ6 (repère 49, 30.5 €).

Ne vidange plus

Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.

Sur cette vue : JOINT Lave-Linge BOUCHON POMPE (repère 60, 17.62 €) · Pompe de vidange Lave-Linge (repère 97, 104.05 €).

Bruit violent à l'essorage

Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.

Sur cette vue : PALIER Lave-Linge ROULEMENENTS+JOINT (repère 47, 67.47 €).

Ne chauffe plus

Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

Sur cette vue : RESISTANCE Lave-Linge (repère 37, 131.99 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PALIER Lave-Linge ROULEMENENTS+JOINT (repère 47, 67.47 €) · COURROIE Lave-Linge 1350PJ6 (repère 49, 30.5 €) · JOINT Lave-Linge BOUCHON POMPE (repère 60, 17.62 €)
