Vue éclatée lave linge THOMSON THBI68140WD
Découvrez la vue éclatée complète lave linge THOMSON THBI68140WD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON THBI68140WD et éviter les pannes imprévues. 38 pièces référencées.

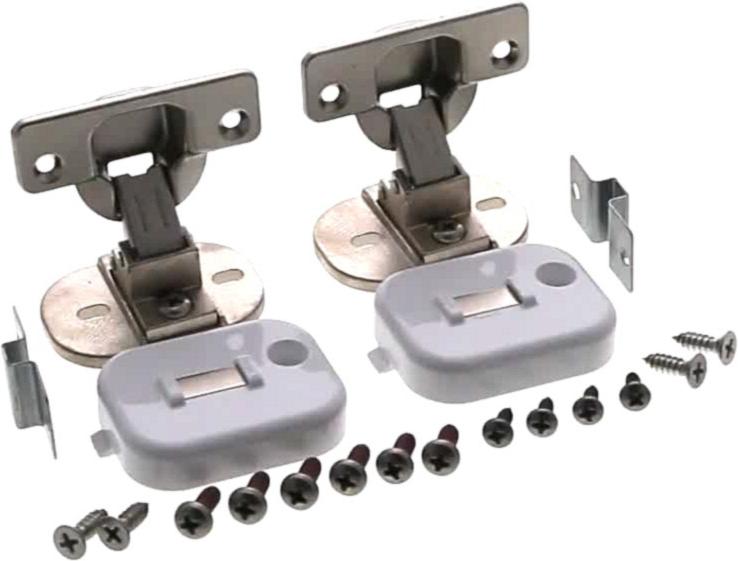

Cette vue éclatée THOMSON THBI68140WD référence 38 pièces détachées, dont kit lave-linge fixation habillage, moteur lave-linge welling zxgn-420-8-30l, cuve lave-linge 1/2 avant, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.

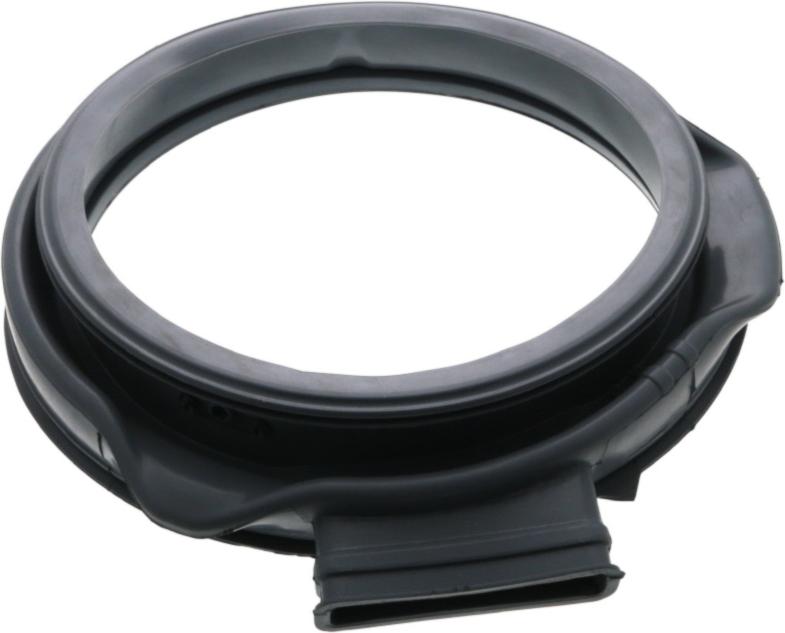

Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 3, 36.52 €) · JOINT Lave-Linge HUBLOT MFC80-U1401_C1457E-3047 (repère 7, 78.5 €) · DURITE Lave-Linge CUVE/BOITE PRODUIT (repère 9, 26.99 €) · BOITE Lave-Linge PROODUIT + DURITE (repère 35, 30.13 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1281PJE5 (repère 13, 31.55 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 33, 23.74 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : DURITE Lave-Linge CUVE/POMPE (repère 3, 36.52 €) · TUYAU Lave-Linge VIDANGE (repère 21, 17.25 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 25, 40.46 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge 120N (repère 4, 35.51 €) · AMORTISSEUR L 60N (repère 4, 27.4 €) · AXE Lave-Linge AMORTISSEUR (repère 5, 9.85 €) · RESSORT Lave-Linge SUSPENSION CUVE 173MM D30 22 STRIES (repère 12, 15.74 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 16, 42.26 €) · SONDE Lave-Linge HUMIDITE (repère 42, 15.31 €) · RESISTANCE Lave-Linge SECHAGE (repère 42, 65.97 €) · THERMOSTAT Lave-Linge 160° REARMABLE (repère 42, 12.12 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge 120N (repère 4, 35.51 €) · AMORTISSEUR L 60N (repère 4, 27.4 €) · AXE Lave-Linge AMORTISSEUR (repère 5, 9.85 €) · JOINT Lave-Linge HUBLOT MFC80-U1401_C1457E-3047 (repère 7, 78.5 €) · COURROIE Lave-Linge 1281PJE5 (repère 13, 31.55 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 33, 23.74 €) · THERMOSTAT Lave-Linge 160° REARMABLE (repère 42, 12.12 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
