Vue éclatée lave linge THOMSON THD1055 00.206.107.00 0020610700
Découvrez la vue éclatée complète lave linge THOMSON THD1055 00.206.107.00 0020610700, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON THD1055 00.206.107.00 0020610700 et éviter les pannes imprévues. 31 pièces référencées.
Cette vue éclatée THOMSON THD1055 00.206.107.00 0020610700 référence 31 pièces détachées, dont platine lave-linge puissance, pied lave-linge, pompe de vidange lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge HUBLOT (repère 232, 70.26 €) · DURITE Lave-Linge BOITE/CUVE E (repère 265) · COLLIER Lave-Linge Extérieure JOINT HUBLOT (repère 290, 36.38 €) · PALIER Lave-Linge ROULEME+JOINT (repère 306, 118.65 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CONDENSATEUR Lave-Linge ANTIPARASITE (repère 242, 39.17 €) · COURROIE Lave-Linge 1249J5MAEL (repère 352, 22.18 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge (repère 203, 60.23 €) · FILTRE Lave-Linge Pompe de vidange (repère 205, 24.96 €) · CORPS Lave-Linge Pompe de vidange (repère 264, 109.83 €) · CLAPET Lave-Linge ANTI RETOUR (repère 325).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : RESSORT Lave-Linge DROIT (repère 301) · RESSORT Lave-Linge GAUCHE (repère 302) · PALIER Lave-Linge ROULEME+JOINT (repère 306, 118.65 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 309, 61.26 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

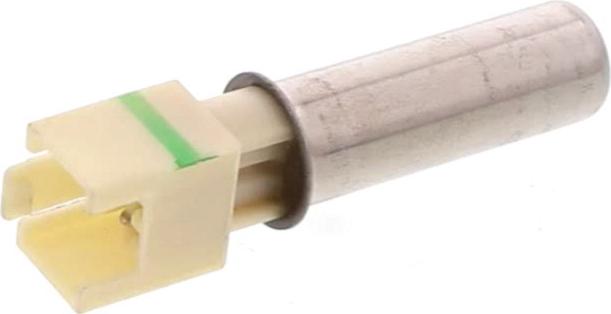

Sur cette vue : RESISTANCE Lave-Linge 2000W (repère 322, 43.88 €) · SONDE Lave-Linge Résistance 74102 (repère 323, 43.72 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

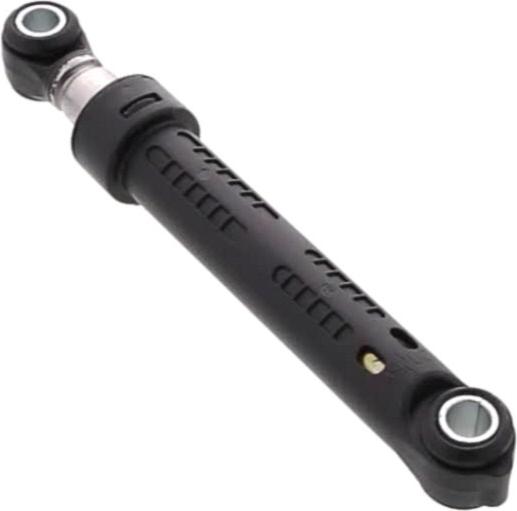

FILTRE Lave-Linge Pompe de vidange (repère 205, 24.96 €) · JOINT Lave-Linge HUBLOT (repère 232, 70.26 €) · CONDENSATEUR Lave-Linge ANTIPARASITE (repère 242, 39.17 €) · COLLIER Lave-Linge Extérieure JOINT HUBLOT (repère 290, 36.38 €) · PALIER Lave-Linge ROULEME+JOINT (repère 306, 118.65 €) · PALIER Lave-Linge ROULEMENTS+JOINT (repère 309, 61.26 €) · AMORTISSEUR Lave-Linge (repère 318, 38.94 €) · COURROIE Lave-Linge 1249J5MAEL (repère 352, 22.18 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
