Vue éclatée lave linge THOMSON AJ1000T AJ1000TD.D AJ1000TDD
Découvrez la vue éclatée complète lave linge THOMSON AJ1000T AJ1000TD.D AJ1000TDD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON AJ1000T AJ1000TD.D AJ1000TDD et éviter les pannes imprévues. 64 pièces référencées.
Cette vue éclatée THOMSON AJ1000T AJ1000TD.D AJ1000TDD référence 64 pièces détachées, dont kit lave-linge bridage, entretoise lave-linge prog=épuisée, guide lave-linge manette essorage, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : JOINT Lave-Linge CUVE "remplacé par cartouche silicone " (24.46 €) · CADRE Lave-Linge PROTECTION JOINT HUBLOT (repère 125, 68.45 €) · JOINTS RACCORD 15X24 (repère 305, 13.18 €) · DURITE Lave-Linge Alimentation BTE PRODUIT (repère 306, 56.76 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1161J5MAEL (repère 408, 30.57 €) · CHARBON Lave-Linge MOTEUR (kit de 2) (repère 413, 32.85 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge PLASET COD 64317 30w (41.93 €) · TUYAU Lave-Linge VIDANGE (repère 314, 14.96 €) · FILTRE Lave-Linge FOND DE CUVE (repère 317, 31.12 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge (repère 221, 47.82 €) · RESSORT Lave-Linge CUVE ARRIERE (repère 307, 38.86 €) · RESSORT Lave-Linge DISTRIBUTEUR (repère 310, 33.15 €) · JOINT Lave-Linge PALIER KIT (repère 403, 78.94 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.

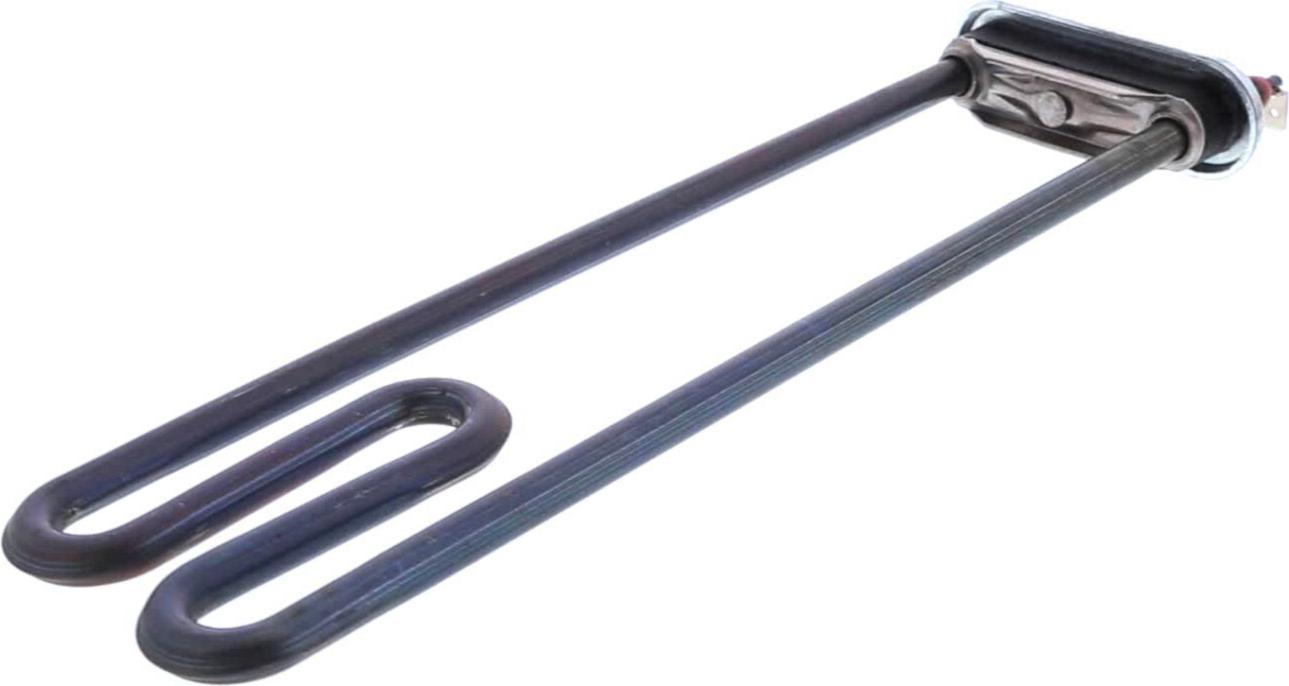

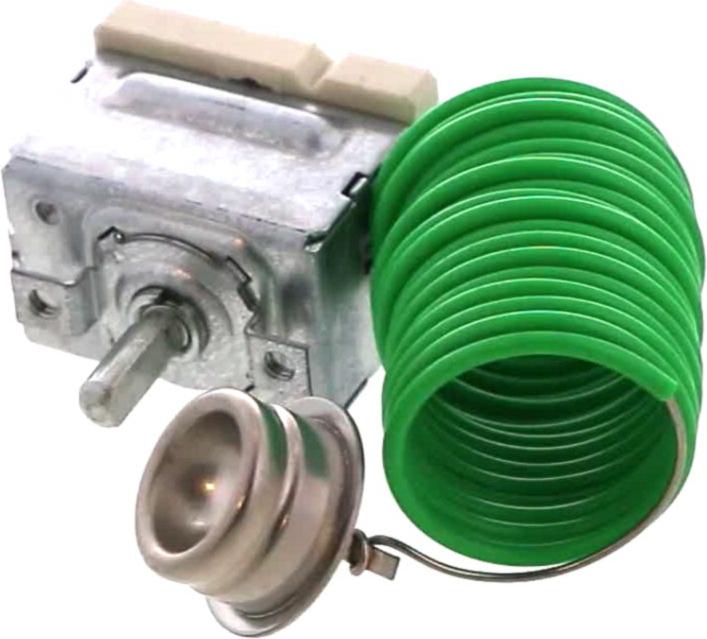

Sur cette vue : THERMOSTAT Lave-Linge REGLABLE 55.17015.020 5517015020 75°C 0548R4 (72.33 €) · RESISTANCE Lave-Linge 265mm 2000W (repère 322, 56.66 €) · SUPPORT Lave-Linge RESISTANCE (repère 323, 28.4 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Linge CUVE "remplacé par cartouche silicone " (24.46 €) · THERMOSTAT Lave-Linge REGLABLE 55.17015.020 5517015020 75°C 0548R4 (72.33 €) · CADRE Lave-Linge PROTECTION JOINT HUBLOT (repère 125, 68.45 €) · AMORTISSEUR Lave-Linge (repère 221, 47.82 €) · JOINTS RACCORD 15X24 (repère 305, 13.18 €) · JOINT Lave-Linge ENTRE CUVE (repère 311, 35.84 €) · COLLIER Lave-Linge FIXATION JOINT HUBLOT (repère 312, 18.62 €) · FILTRE Lave-Linge FOND DE CUVE (repère 317, 31.12 €)
