Vue éclatée lave linge THOMSON TW712
Découvrez la vue éclatée complète lave linge THOMSON TW712, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge THOMSON TW712 et éviter les pannes imprévues. 34 pièces référencées.

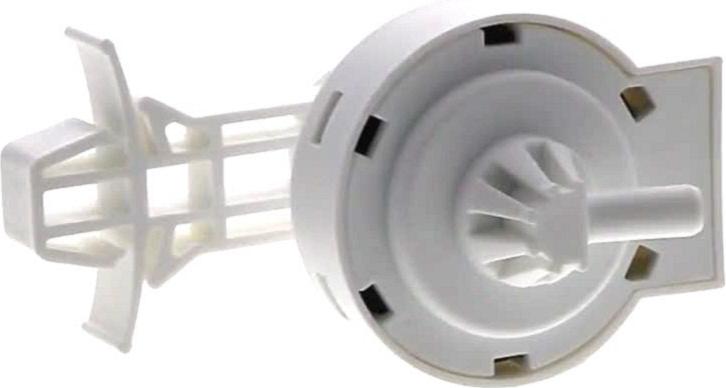

Cette vue éclatée THOMSON TW712 référence 34 pièces détachées, dont cable lave-linge alimentation 3 fils, tuyau lave-linge vidange, pressostat lave-linge, avec leur position sur le schéma constructeur.
Réparer son lave-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge BOITE/CUVE (repère 32, 26.7 €) · JOINT Lave-Linge CUVE (repère 38, 20.69 €) · DURITE Lave-Linge CUVE/POMPE (repère 45, 31.7 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 48, 26.09 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (21.85 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 17, 26 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 36, 22.2 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : TUYAU Lave-Linge VIDANGE (repère 4, 15.43 €) · TRAPPE Lave-Linge POMPE VIDANGE (repère 7, 10.53 €) · DURITE Lave-Linge CUVE/POMPE (repère 45, 31.7 €) · POMPE Lave-Linge VIDANGE COMPLETE PX-2-35 PX235 B30-6A (repère 47, 37.53 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : LOGEMENT Lave-Linge RESSORT (repère 15, 6.73 €) · RESSORT Lave-Linge CUVE (repère 33, 19.01 €) · AXE Lave-Linge AMORTISSEUR (repère 43, 10.57 €) · AMORTISSEUR Lave-Linge 80N (repère 44, 20.62 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : RESISTANCE Lave-Linge 1800w + SONDE (repère 50, 44.26 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

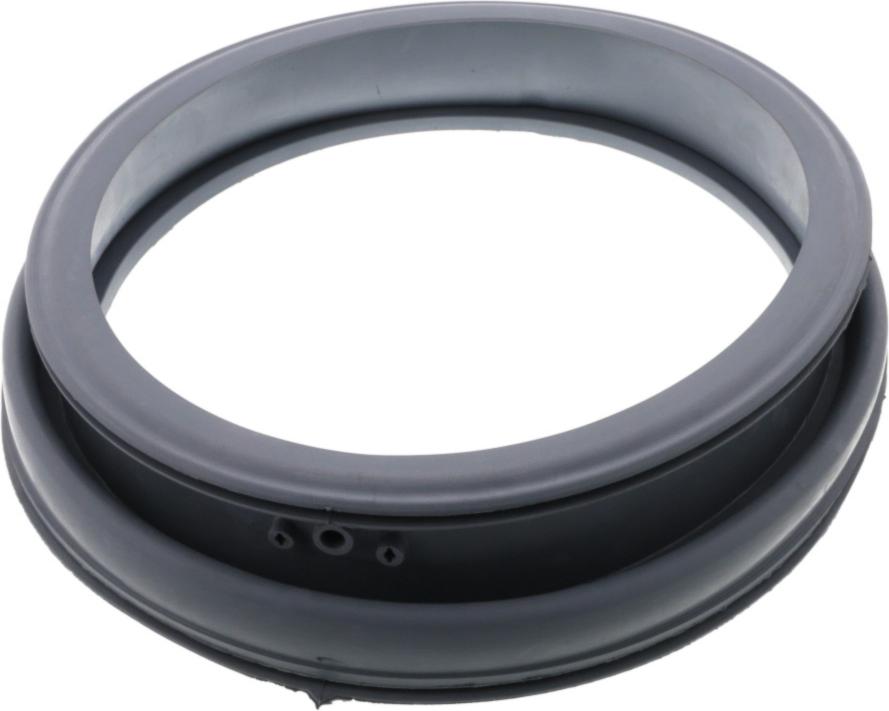

CHARBON Lave-Linge MOTEUR (kit de 2) 26.35*12.43 (21.85 €) · CONDENSATEUR Lave-Linge ANTI-PARASITE DNF06-T (TBEF) (repère 17, 26 €) · COURROIE Lave-Linge 1270PJ5 5PJ1270 (repère 36, 22.2 €) · JOINT Lave-Linge CUVE (repère 38, 20.69 €) · AXE Lave-Linge AMORTISSEUR (repère 43, 10.57 €) · AMORTISSEUR Lave-Linge 80N (repère 44, 20.62 €) · COLLIER Lave-Linge ARRIERE JOINT HUBLOT 348MM (repère 48, 26.09 €) · JOINT Lave-Linge HUBLOT TG90-1416MPDG-3047 YZ 2 SANS DURITE (repère 49, 60.57 €)
Guides utiles
Lave-linge qui fuit : le diagnostic pas à pas avec la vue éclatée
Lave-linge qui n'essore plus : charbons, condensateur ou roulements ?
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
