Vue éclatée seche linge THOMSON AIR609C 233ATHFFB

Name: THOMSON AIR609C 233ATHFFB
Brand: THOMSON
SKU: AIR609C 233ATHFFB

Découvrez la vue éclatée complète seche linge THOMSON AIR609C 233ATHFFB, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge THOMSON AIR609C 233ATHFFB et éviter les pannes imprévues. 26 pièces référencées.

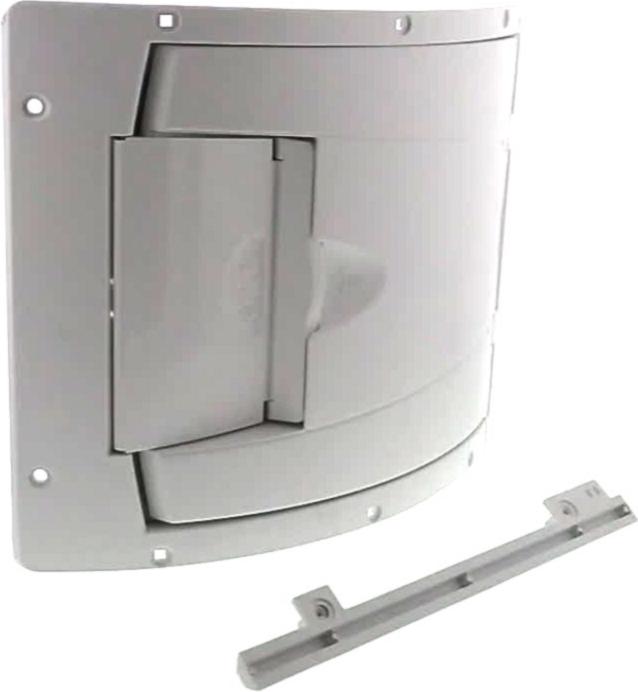

Cette vue éclatée THOMSON AIR609C 233ATHFFB référence 26 pièces détachées, dont porte sèche-linge tambour, porte sèche-linge extérieure, patin sèche-linge plastique, avec leur position sur le schéma constructeur.

Réparer son sèche-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

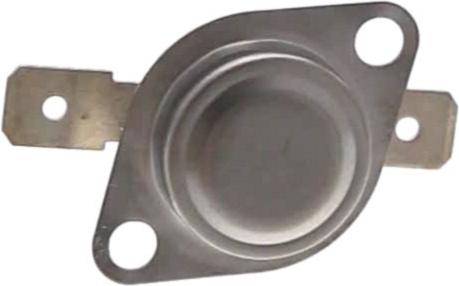

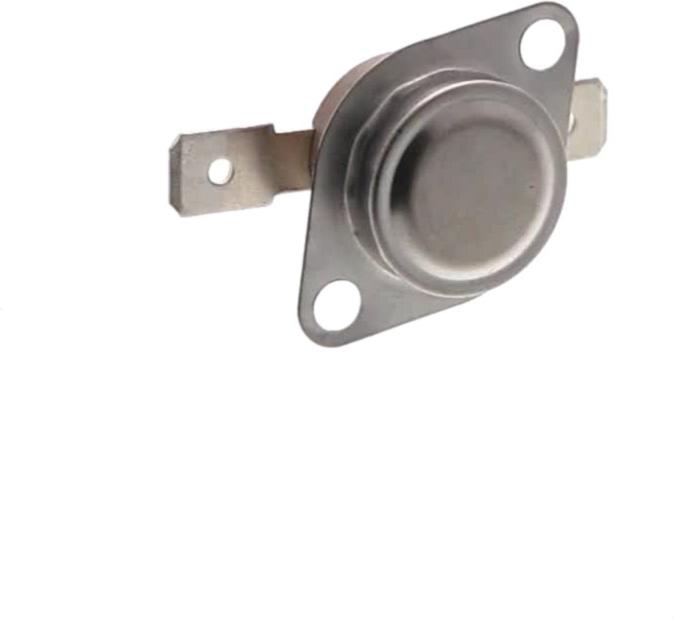

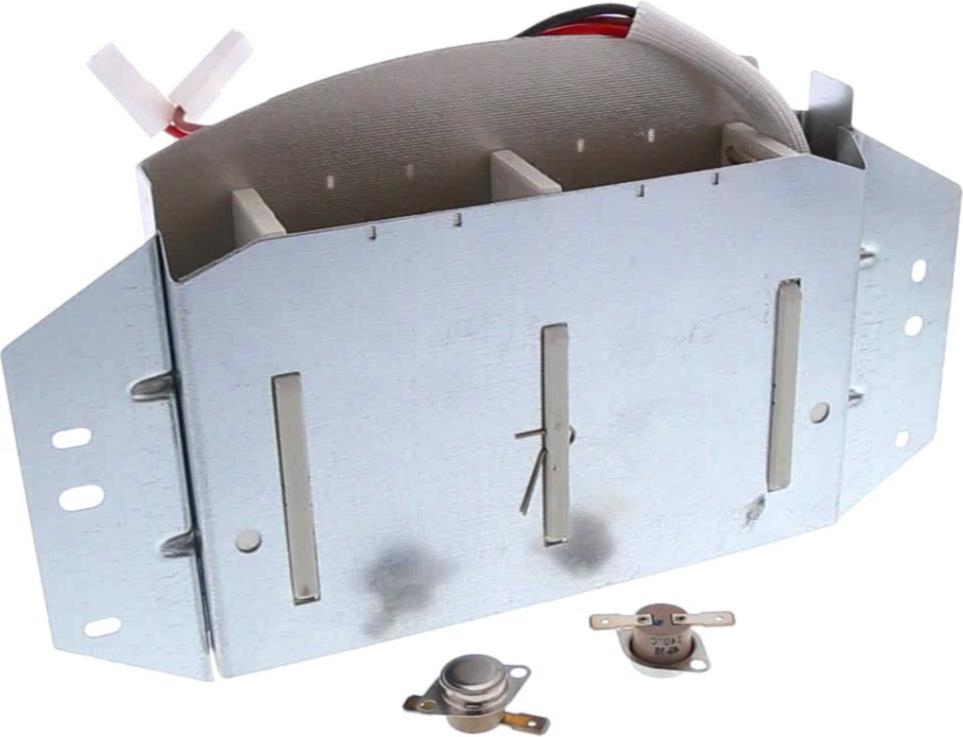

Sur cette vue : Résistance Sèche-Linge 1000+1000w (repère 21, 86.11 €) · Thermostat Sèche-Linge SECURITE NC150 (repère 26, 14.63 €) · Thermostat Sèche-Linge SECURITE NC140 (repère 28, 31.95 €).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

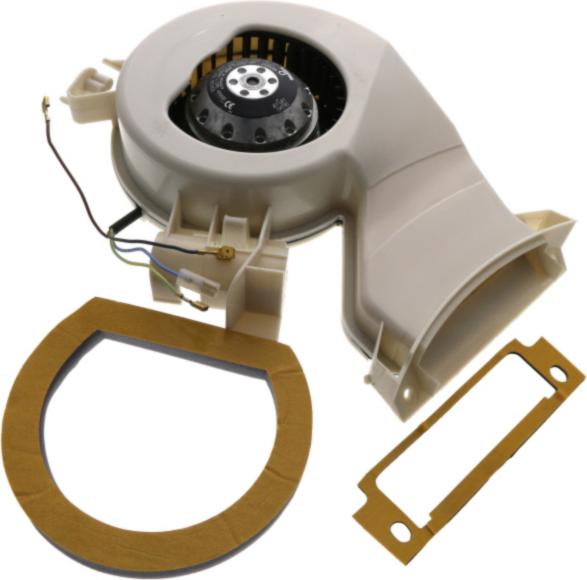

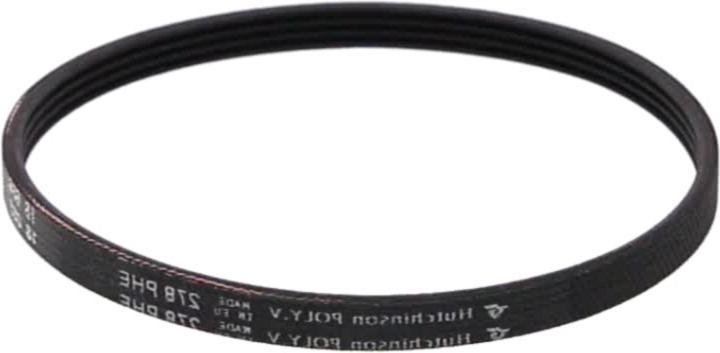

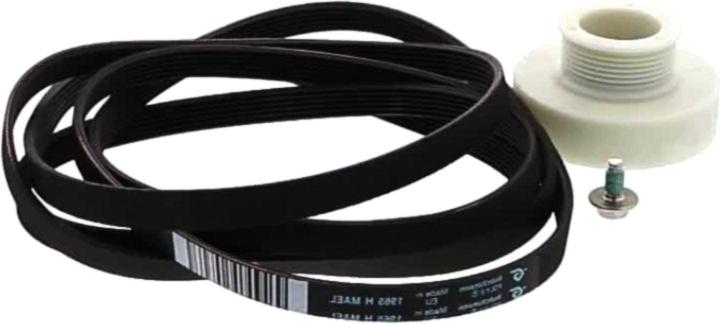

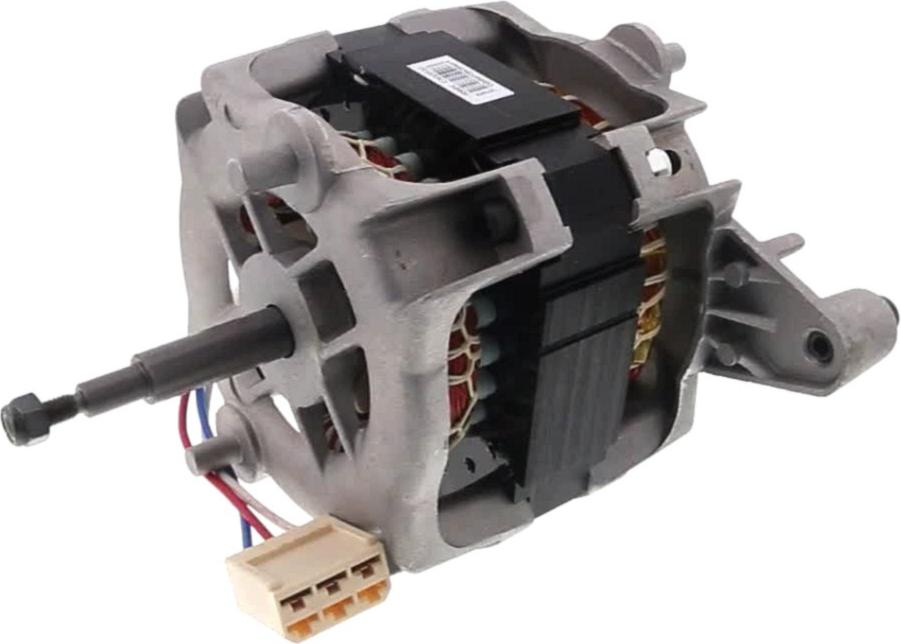

Sur cette vue : MOTEUR Sèche-Linge VENTILATION SECHAGE (repère 16, 243.24 €) · MOTEUR Sèche-Linge (repère 18, 191.02 €) · COURROIE 278H4 (repère 20, 12.3 €) · KIT Sèche-Linge POULIE + COURROIE TAMBOUR (repère 21, 59.57 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

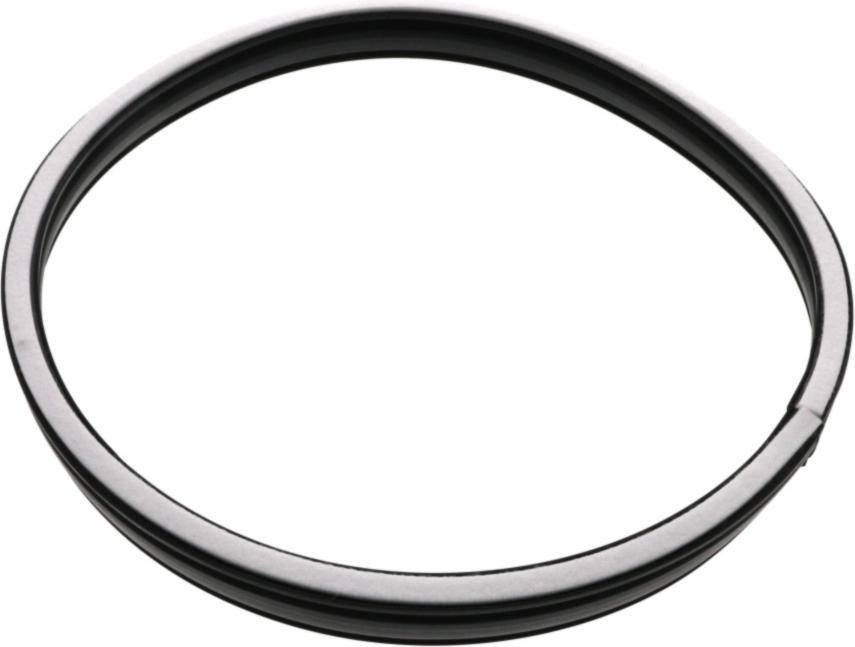

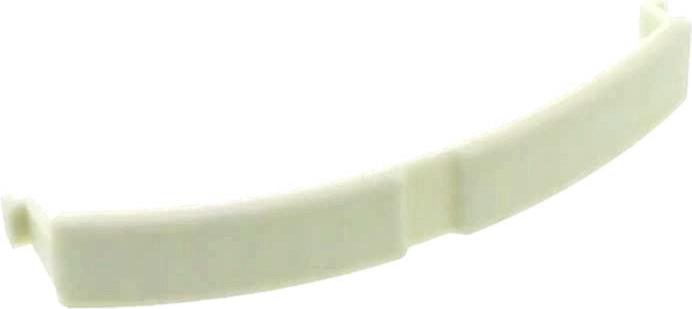

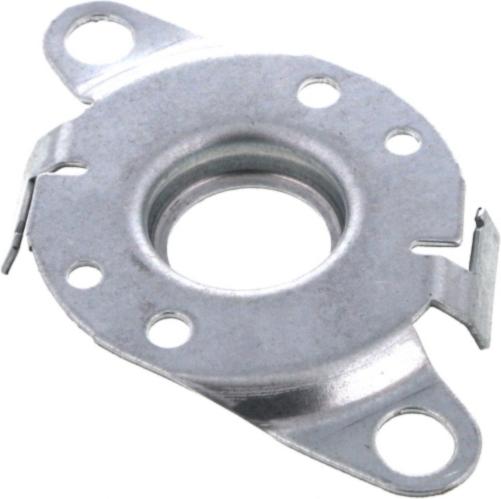

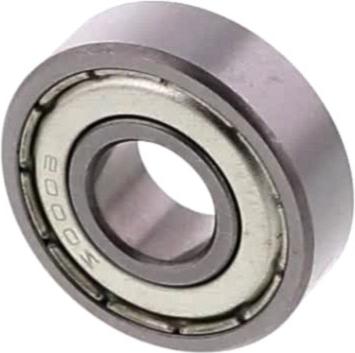

Sur cette vue : PATIN Sèche-Linge PLASTIQUE (repère 2, 26.63 €) · FEUTRE Sèche-Linge + JOINT CAOUTCHOUC (repère 3) · ROULEMENT Sèche-Linge 6000ZZ (repère 22, 5.23 €) · SUPPORT Sèche-Linge ROULEMENT (repère 23, 24.91 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

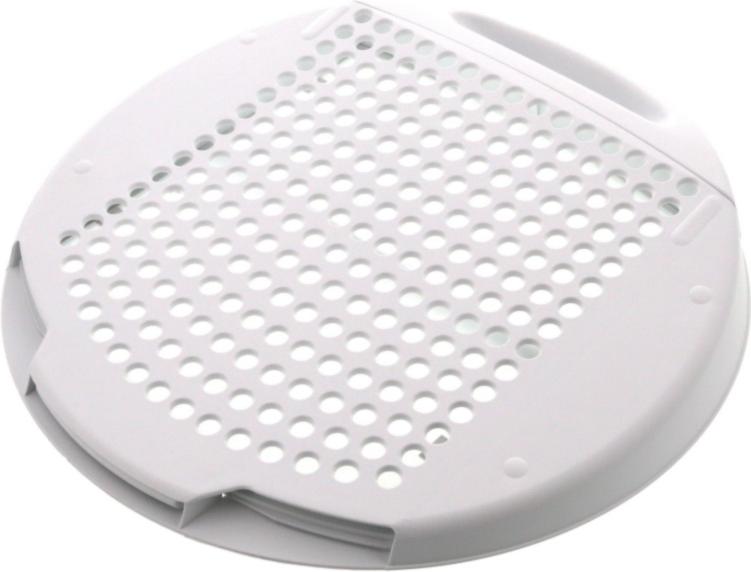

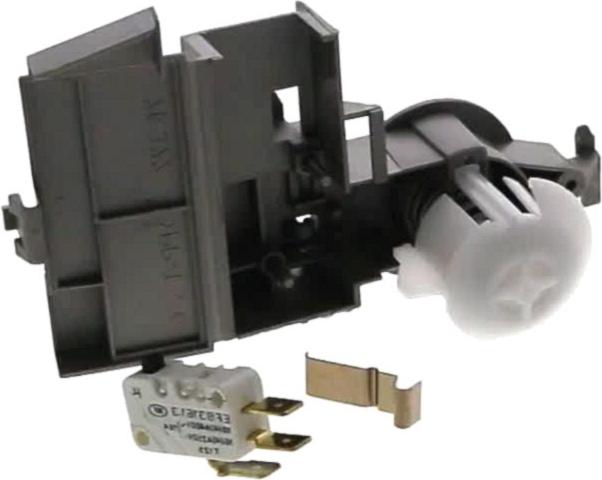

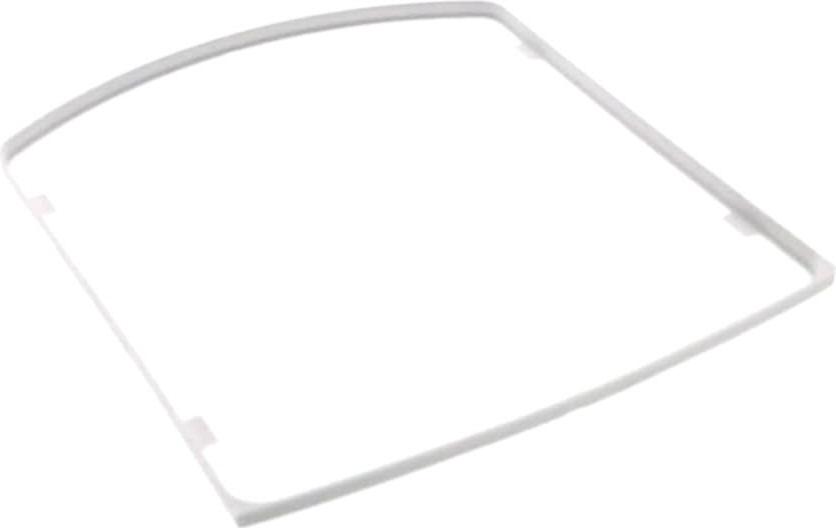

Sur cette vue : FILTRE Sèche-Linge + SUPPORT (repère 12) · FILTRE Sèche-Linge (repère 13, 22.85 €) · Interrupteur Sèche-Linge BAC CONDENSEUR (repère 20, 70.17 €) · FEUTRE Sèche-Linge GAINE (repère 30).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

PATIN Sèche-Linge PLASTIQUE (repère 2, 26.63 €) · FEUTRE Sèche-Linge + JOINT CAOUTCHOUC (repère 3) · FILTRE Sèche-Linge + SUPPORT (repère 12) · FILTRE Sèche-Linge (repère 13, 22.85 €) · LAMELLE Sèche-Linge CONTACT (repère 18, 35.62 €) · COURROIE 278H4 (repère 20, 12.3 €) · KIT Sèche-Linge POULIE + COURROIE TAMBOUR (repère 21, 59.57 €) · CONDENSATEUR 8uF 450V (repère 22, 11.01 €)
