Vue éclatée seche linge THOMSON TSL408DD

Name: THOMSON TSL408DD
Brand: THOMSON
SKU: TSL408DD

Découvrez la vue éclatée complète seche linge THOMSON TSL408DD, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge THOMSON TSL408DD et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée THOMSON TSL408DD référence 19 pièces détachées, dont porte sèche-linge tambour, disque manette prog, poignee sèche-linge tambour e, avec leur position sur le schéma constructeur.

Réparer son sèche-linge THOMSON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Le sèche-linge ne chauffe plus

Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

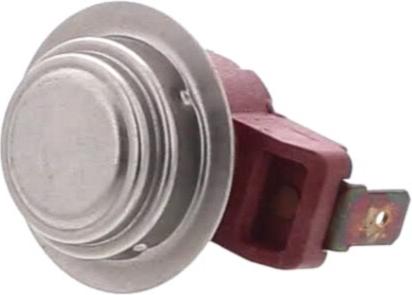

Sur cette vue : THERMOSTAT Sèche-Linge 70/50¦C (repère 12, 42 €) · THERMOSTAT Sèche-Linge 120°C (repère 22, 45.94 €) · THERMOSTAT Sèche-Linge NA63 OU NA60 (repère 23, 52.41 €) · RESISTANCE Sèche-Linge 1000+1000w E (repère 26).

Le tambour ne tourne plus

Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

Sur cette vue : POULIE Sèche-Linge TENDEUR (repère 13, 21.84 €) · COURROIE 278H4 (repère 16, 11.53 €) · COURROIE Sèche-Linge 1936H8=1936H7 (repère 18, 20.71 €).

Bruit de grincement ou de roulement

Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.

Sur cette vue : FEUTRE Sèche-Linge GAINE (repère 9, 67.33 €) · PALIER Sèche-Linge (repère 10, 49.93 €) · AXE PALIER GAUCHE (repère 14, 20.58 €) · AXE PALIER DROIT (repère 20, 54.04 €).

Séchage long ou linge humide

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

Sur cette vue : FEUTRE Sèche-Linge GAINE (repère 9, 67.33 €) · FILTRE Sèche-Linge (repère 16, 49.72 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FEUTRE Sèche-Linge GAINE (repère 9, 67.33 €) · PALIER Sèche-Linge (repère 10, 49.93 €) · THERMOSTAT Sèche-Linge 70/50¦C (repère 12, 42 €) · POULIE Sèche-Linge TENDEUR (repère 13, 21.84 €) · AXE PALIER GAUCHE (repère 14, 20.58 €) · COURROIE 278H4 (repère 16, 11.53 €) · FILTRE Sèche-Linge (repère 16, 49.72 €) · COURROIE Sèche-Linge 1936H8=1936H7 (repère 18, 20.71 €)
