Vue éclatée seche linge THOMSON AIR430C 215ATHFFA
Découvrez la vue éclatée complète seche linge THOMSON AIR430C 215ATHFFA, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge THOMSON AIR430C 215ATHFFA et éviter les pannes imprévues. 52 pièces référencées.
Cette vue éclatée THOMSON AIR430C 215ATHFFA référence 52 pièces détachées, dont porte sèche-linge extérieure, manette commande, patin sèche-linge plastique, avec leur position sur le schéma constructeur.
Réparer son sèche-linge THOMSON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.

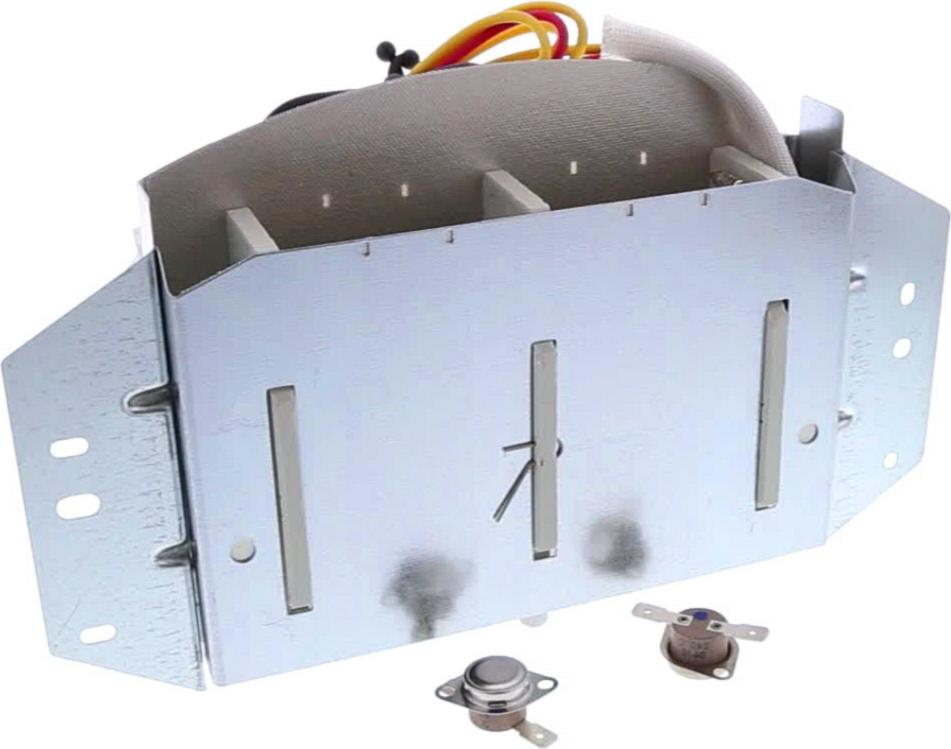

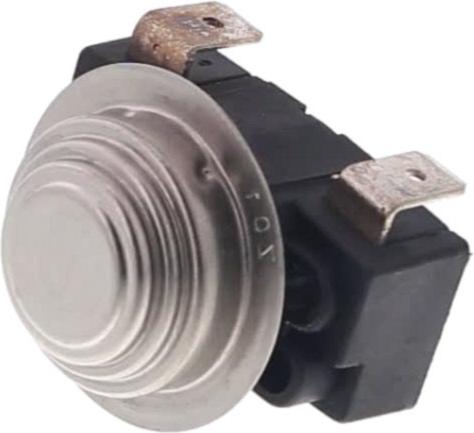

Sur cette vue : Thermostat Sèche-Linge NC70 NC80 3c (repère 5, 63.5 €) · RESISTANCE Sèche-Linge 1200+1000W *promo* (repère 20, 31.63 €) · Thermostat Sèche-Linge SECURITE NC150 (repère 25, 15.05 €) · Thermostat Sèche-Linge SECURITE NC140 (repère 26, 31.87 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.

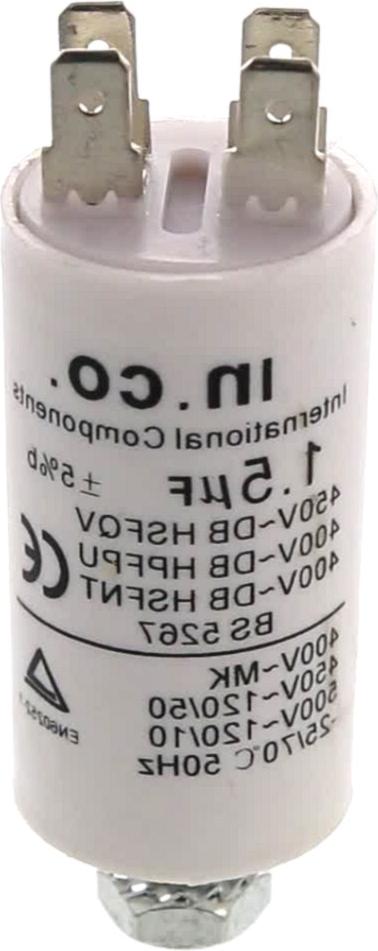

Sur cette vue : MOTEUR Sèche-Linge VENTILATION SECHAGE (repère 15, 238.15 €) · CONDENSATEUR Sèche-Linge 1.5uf (repère 16, 12.05 €) · MOTEUR Sèche-Linge (repère 18, 186.09 €) · COURROIE 278H4 (repère 20, 12.51 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : PATIN Sèche-Linge PLASTIQUE (repère 2, 32.78 €) · FEUTRE Sèche-Linge + JOINT CAOUTCHOUC (repère 3) · ROULEMENT Sèche-Linge 6000ZZ (repère 21, 5.63 €) · SUPPORT Sèche-Linge ROULEMENT (repère 22, 25.02 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : JOINT Sèche-Linge CONDENSEUR (repère 6, 65.77 €) · JOINT Sèche-Linge CONDENSEUR ARRIERE (repère 7, 84.8 €) · CONDENSEUR Sèche-Linge (repère 8) · JOINT Sèche-Linge BAC CONDENSEUR (repère 9).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PATIN Sèche-Linge PLASTIQUE (repère 2, 32.78 €) · FEUTRE Sèche-Linge + JOINT CAOUTCHOUC (repère 3) · Thermostat Sèche-Linge NC70 NC80 3c (repère 5, 63.5 €) · JOINT Sèche-Linge PORTILLON (repère 5, 36.69 €) · JOINT Sèche-Linge CONDENSEUR (repère 6, 65.77 €) · JOINT Sèche-Linge CONDENSEUR ARRIERE (repère 7, 84.8 €) · JOINT Sèche-Linge BAC CONDENSEUR (repère 9) · FILTRE Sèche-Linge + SUPPORT (repère 12)
