Vue éclatée lave vaisselle IKEA 205.681.62 LAGAN

Name: IKEA 205.681.62 LAGAN
Brand: IKEA
SKU: 205.681.62 LAGAN

Découvrez la vue éclatée complète lave vaisselle IKEA 205.681.62 LAGAN, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle IKEA 205.681.62 LAGAN et éviter les pannes imprévues. 19 pièces référencées.

Cette vue éclatée IKEA 205.681.62 LAGAN référence 19 pièces détachées, dont serrure lave-vaisselle, crochet lave-vaisselle verrouillage, joint lave-vaisselle bas de porte 390mm, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle IKEA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1600mm (repère 313, 20.47 €) · FILTRE Lave-Vaisselle TAMIS (repère 401, 52.81 €) · POMPE Lave-Vaisselle VIDANGE B40-6AD3 (repère 504, 43.2 €) · FILTRE Lave-Vaisselle MICRO (repère 506, 15.71 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

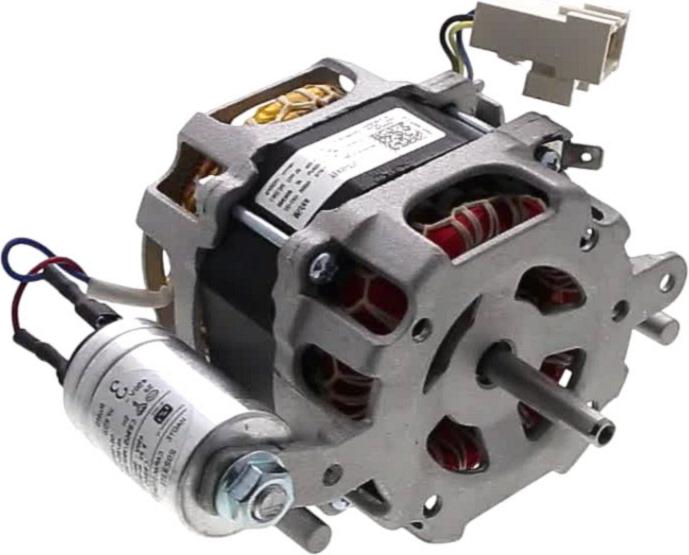

Sur cette vue : BRAS Lave-Vaisselle INFERIEUR 342MM MS760WE051812501 (repère 403, 24.57 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 404, 28.63 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 510, 103.17 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE 390mm (repère 119, 18.11 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 201, 29.86 €) · JOINT Lave-Vaisselle BOL (repère 509, 14.53 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

Sur cette vue : RESISTANCE Lave-Vaisselle + DETECTEUR (repère 511, 56.99 €) · SONDE Lave-Vaisselle (repère 515, 14.78 €).

Porte qui tombe ou ne tient plus

Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

Sur cette vue : CROCHET Lave-Vaisselle VERROUILLAGE (repère 113, 11.61 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

JOINT Lave-Vaisselle BAS DE PORTE 390mm (repère 119, 18.11 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 201, 29.86 €) · FILTRE Lave-Vaisselle TAMIS (repère 401, 52.81 €) · FILTRE Lave-Vaisselle MICRO (repère 506, 15.71 €) · JOINT Lave-Vaisselle BOL (repère 509, 14.53 €)
