Vue éclatée lave vaisselle IKEA DWF447W 854585616610

Name: IKEA DWF447W 854585616610
Brand: IKEA
SKU: DWF447W 854585616610

Découvrez la vue éclatée complète lave vaisselle IKEA DWF447W 854585616610, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle IKEA DWF447W 854585616610 et éviter les pannes imprévues. 21 pièces référencées.

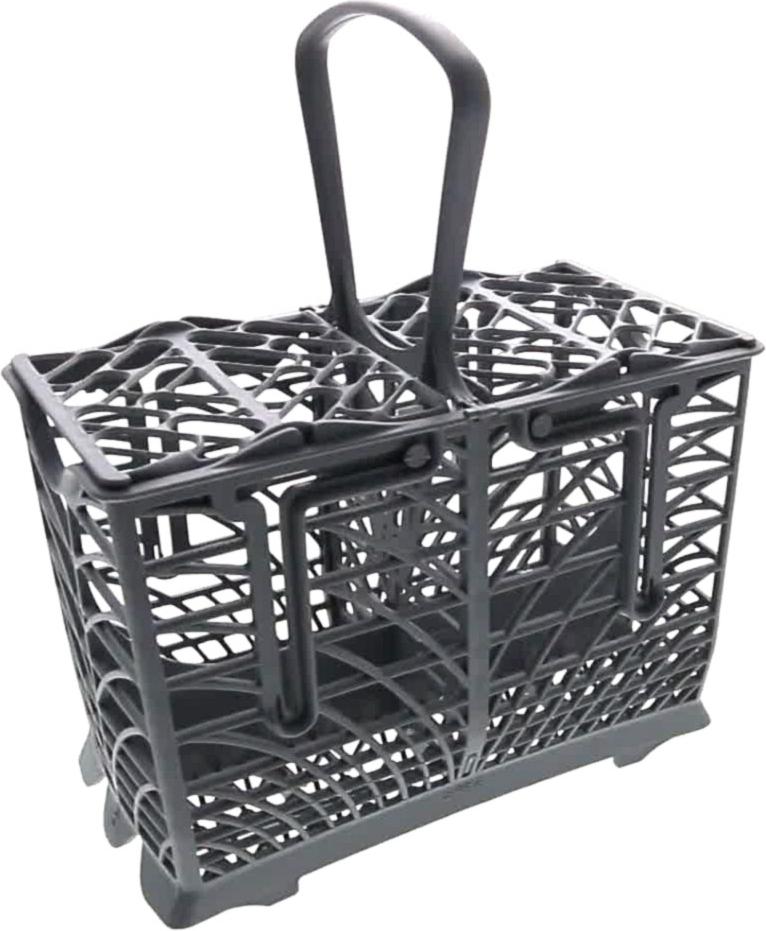

Cette vue éclatée IKEA DWF447W 854585616610 référence 21 pièces détachées, dont panier lave-vaisselle couverts, butee lave-vaisselle rail, embout lave-vaisselle rail, avec leur position sur le schéma constructeur.

Réparer son lave-vaisselle IKEA : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne vidange plus

De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.

Sur cette vue : CLAPET Lave-Vaisselle VALVE (repère 7223, 5.52 €) · TUYAU Lave-Vaisselle VIDANGE (repère 7810, 40.12 €).

Vaisselle mal lavée

Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

Sur cette vue : SUPPORT Lave-Vaisselle Supérieur BRAS Inférieur (repère 7210, 16.99 €) · JOINT Lave-Vaisselle Alimentation BRAS SUPERIEUR (repère 7220, 22.59 €) · BRAS Lave-Vaisselle LAVAGE SUPERIEUR (repère 7220, 33.41 €).

Fuite

Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

Sur cette vue : JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (repère 6800) · JOINT Lave-Vaisselle BOUCHON ADOUCISSEUR (repère 7140, 10.18 €) · JOINT Lave-Vaisselle Alimentation BRAS SUPERIEUR (repère 7220, 22.59 €) · DURITE Lave-Vaisselle RESISTANCE/BOL (repère 7835, 29.26 €).

Ne chauffe plus / vaisselle froide

La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

Sur cette vue : Résistance Lave-Vaisselle 1800w TUBE 32mm (repère 4500, 49.95 €) · THERMOSTAT Lave-Vaisselle PORTE (repère 5520, 30.88 €) · DURITE Lave-Vaisselle RESISTANCE/BOL (repère 7835, 29.26 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Lave-Vaisselle PORTE (repère 5520, 30.88 €) · JOINT Lave-Vaisselle BOITE A PRODUIT/C.PTE (repère 6800) · JOINT Lave-Vaisselle BOUCHON ADOUCISSEUR (repère 7140, 10.18 €) · JOINT Lave-Vaisselle Alimentation BRAS SUPERIEUR (repère 7220, 22.59 €) · JOINT Lave-Vaisselle BOL FOND DE CUVE (repère 7911, 32.08 €)
