Vue éclatée cuisinière BLUESKY BCG856 MG102RR6N4BF2
Découvrez la vue éclatée complète cuisinière BLUESKY BCG856 MG102RR6N4BF2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BLUESKY BCG856 MG102RR6N4BF2 et éviter les pannes imprévues. 90 pièces référencées.

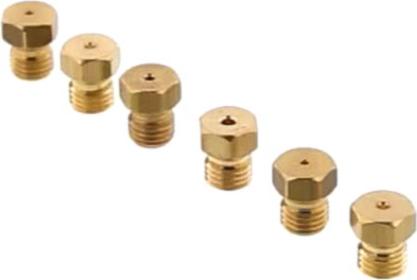

Cette vue éclatée BLUESKY BCG856 MG102RR6N4BF2 référence 90 pièces détachées, dont jeu cuisinière injecteur gaz butane, jeu cuisinière injecteur gaz naturel, cablage cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FOUR 665*340 (repère 443, 77.77 €) · RESISTANCE Cuisinière GRILL 1500w (repère 614, 72.09 €) · PATIN Cuisinière GRILLE FEUX (repère 943, 2.67 €) · GRILLE Cuisinière 1 FEU CENTRALE (repère 960, 38.24 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL 1500w (repère 614, 72.09 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : SUPPORT Cuisinière FIXATION BULBE Thermostat (repère 38, 4.44 €) · Thermostat Cuisinière FOUR GAZ (repère 667, 99.98 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : RONDELLE Cuisinière FIXATION VITRE (repère 312, 5.19 €) · VIS Cuisinière FIXATION VITRE M5*10 (repère 313, 2.36 €) · Charnière Cuisinière Couvercle Droit (repère 401, 36.2 €) · Charnière Cuisinière Couvercle Gauche (repère 402, 31.59 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
SUPPORT Cuisinière FIXATION BULBE Thermostat (repère 38, 4.44 €) · CLIPS Cuisinière BOUGIE (repère 385, 2.7 €) · BOUGIE Cuisinière 700MM (repère 426, 18.15 €) · BOUGIE Cuisinière FOUR (repère 427, 36.28 €) · BOUGIE Cuisinière CENTRALE ap 13/10/10 (repère 428, 23.72 €) · Thermostat Cuisinière FOUR GAZ (repère 667, 99.98 €) · PATIN Cuisinière GRILLE FEUX (repère 943, 2.67 €) · JOINT Cuisinière MOUFLE (repère 1411, 39.43 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
