Vue éclatée cuisinière BLUESKY BCV604
Découvrez la vue éclatée complète cuisinière BLUESKY BCV604, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BLUESKY BCV604 et éviter les pannes imprévues. 67 pièces référencées.
Cette vue éclatée BLUESKY BCV604 référence 67 pièces détachées, dont taque cuisinière vitro blanc, bandeau cuisinière bcv604 bluesky, porte cuisinière sous four blanc metal, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

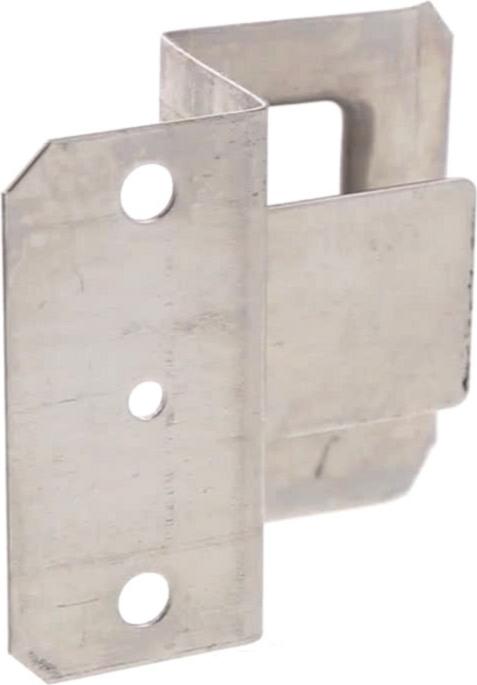

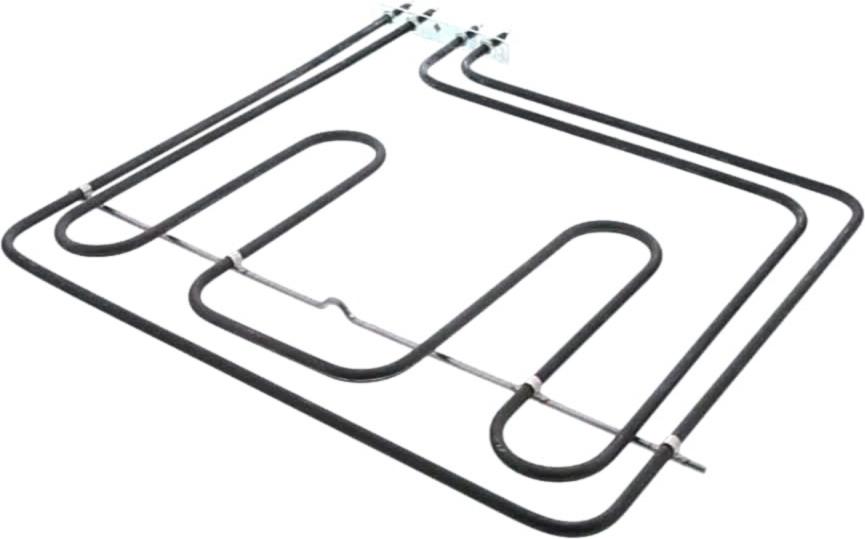

Sur cette vue : Résistance Four Supérieur 2000+1100W E (repère 21) · Résistance Four Inférieur 1200w remplacée par 1000w (repère 22, 40.84 €) · SUPPORT Four Résistance Supérieur (repère 26, 2.52 €) · TOLE Four SUPPORT Résistance Inférieur (repère 32).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four Supérieur 2000+1100W E (repère 21) · Résistance Four Inférieur 1200w remplacée par 1000w (repère 22, 40.84 €) · SUPPORT Four Résistance Supérieur (repère 26, 2.52 €) · TOLE Four SUPPORT Résistance Inférieur (repère 32).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : TOLE Cuisinière PROTECTION VENTILATEUR (repère 29, 25.78 €) · CLIPS Cuisinière FIXE BULBE Thermostat (repère 47, 2.53 €) · Thermostat Four AP01012001 285°C (repère 66, 41.77 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : AXE Cuisinière Charnière Couvercle Supérieur (repère 11, 2.4 €) · JOINT Cuisinière MOUFLE (repère 12) · VITRE Cuisinière Intérieure 506*420 (repère 37, 104.47 €) · VITRE Cuisinière Extérieure Blanc E (repère 38).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière MOUFLE (repère 12) · CLIPS Cuisinière FIXE BULBE Thermostat (repère 47, 2.53 €) · Thermostat Four AP01012001 285°C (repère 66, 41.77 €)
