Vue éclatée cuisinière BLUESKY BCV5060 6670373013
Découvrez la vue éclatée complète cuisinière BLUESKY BCV5060 6670373013, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière BLUESKY BCV5060 6670373013 et éviter les pannes imprévues. 34 pièces référencées.
Cette vue éclatée BLUESKY BCV5060 6670373013 référence 34 pièces détachées, dont notice cuisinière, taque cuisinière vitro, bandeau cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière BLUESKY : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

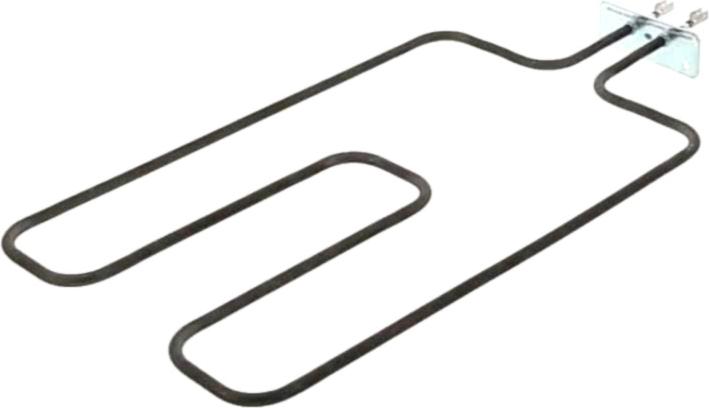

Sur cette vue : GRILLE Cuisinière FOUR 40X35 (repère 27, 43.96 €) · RESISTANCE Cuisinière 1100W SOLE (repère 106, 65.35 €) · Résistance Cuisinière SOLE (repère 106, 67.96 €) · Résistance Cuisinière Supérieur 2300w (repère 107, 57.32 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

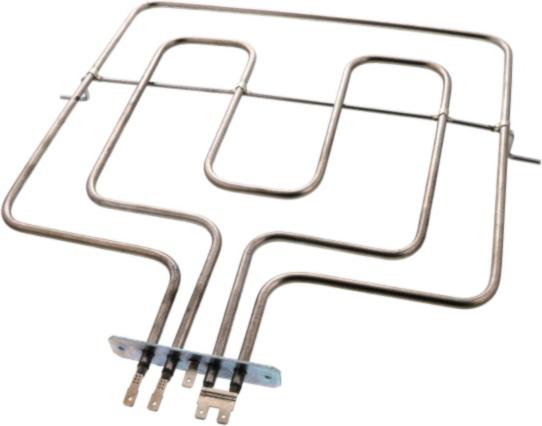

Sur cette vue : RESISTANCE Cuisinière 1100W SOLE (repère 106, 65.35 €) · Résistance Cuisinière SOLE (repère 106, 67.96 €) · Résistance Cuisinière Supérieur 2300w (repère 107, 57.32 €) · Résistance Cuisinière VOUTE (repère 107, 66.24 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Cuisinière FOUR 320°C (repère 91, 75.64 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 35.2 €) · MANETTE Cuisinière THERMOSTAT (repère 635, 16.76 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : Charnière Cuisinière FEMELLE (repère 17, 12.97 €) · JOINT Cuisinière PORTE 4 COTES (repère 29, 28.6 €) · VITRE Cuisinière Extérieure Blanc 475*453 (repère 46, 75.18 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE 4 COTES (repère 29, 28.6 €) · Thermostat Cuisinière FOUR 320°C (repère 91, 75.64 €) · THERMOSTAT Cuisinière SECURITE N250 (repère 477, 35.2 €) · MANETTE Cuisinière THERMOSTAT (repère 635, 16.76 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
