Vue éclatée réfrigérateur BAUMATIC TITANS TITAN2

Découvrez la vue éclatée complète réfrigérateur BAUMATIC TITANS TITAN2, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur BAUMATIC TITANS TITAN2 et éviter les pannes imprévues. 90 pièces référencées.

Cette vue éclatée BAUMATIC TITANS TITAN2 référence 90 pièces détachées, dont packing carton, right-upper hinge, screw, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur BAUMATIC : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : TURBINE Froid COMPRESSEUR (repère 31, 28.33 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : SONDE Froid Réfrigérateur (repère 28, 46.64 €) · MOTEUR Froid VENTILATEUR CONDENSEUR (repère 35, 123.2 €) · SONDE Froid Congélateur (repère 54, 23.61 €) · SONDE Froid FABRIQUE GLACE (repère 89, 52.49 €).

Bruit ou ventilation défaillante

Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.

Sur cette vue : MOTEUR Froid VENTILATEUR CONDENSEUR (repère 35, 123.2 €) · ENTRETOISE Froid MOTEUR (repère 36, 14.79 €) · MOTEUR Froid FABRIQUE (repère 87, 123.74 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : PORTE Froid GAUCHE (repère 148) · CHARNIERE Froid (repère 160, 16.32 €) · CHARNIERE Froid (repère 164, 26.27 €) · JOINT Froid PORTE Réfrigérateur (repère 172, 56.91 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

FILTRE Froid EAU (repère 115, 140.83 €) · JOINT Froid PORTE Réfrigérateur (repère 172, 56.91 €) · JOINT Froid TIROIR Congélateur Supérieur 880*222 (repère 175, 96.44 €) · JOINT Froid TIROIR Congélateur Inférieur (repère 196, 84.94 €)

Guides utiles

Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager

Assistant réparation Assistant IA

Liste des pièces détachées

Packing carton
Packing carton
Position : 1
Prix indicatif : 82.21 €
Right-upper hinge
Right-upper hinge
Position : 2
Prix indicatif : 26.98 €
screw
screw
Position : 3
Prix indicatif : 14.03 €
Tabletop front decorative strip
Tabletop front decorative strip
Position : 4
Prix indicatif : 57.35 €
display label
display label
Position : 6
Prix indicatif : 19.4 €
key-press panel
key-press panel
Position : 7
Prix indicatif : 13.66 €
display PCB
display PCB
Position : 9
Prix indicatif : 91.57 €

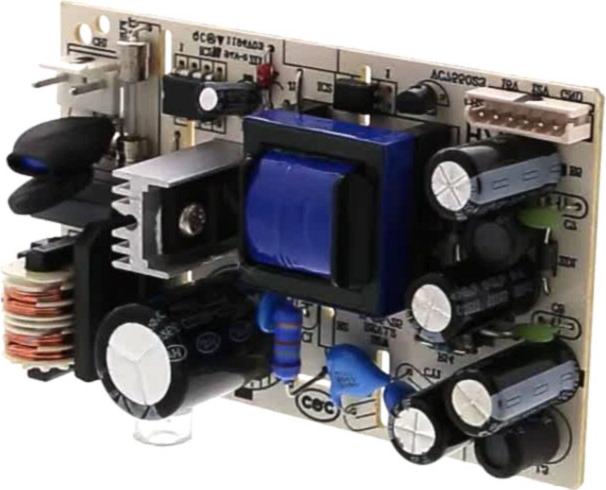

PLATINE Froid E
PLATINE Froid E
Position : 13
Prix indicatif : 174.53 €

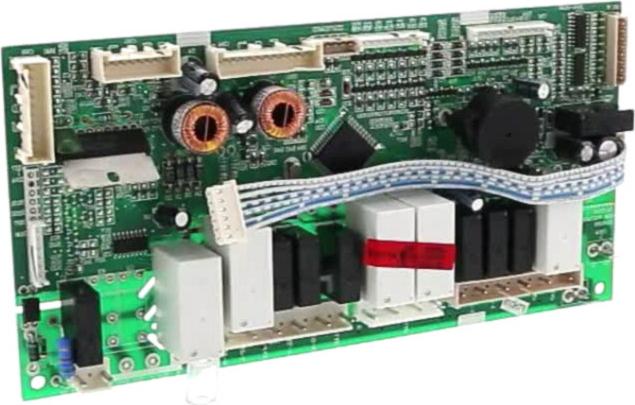

PLATINE Froid COMMANDE
PLATINE Froid COMMANDE
Position : 14
Prix indicatif : 196.22 €
CABLE Froid Alimentation
CABLE Froid Alimentation
Position : 17
Prix indicatif : 63.6 €
Seal
Seal
Position : 20
Prix indicatif : 37.87 €
ice maker pipe fixup board
ice maker pipe fixup board
Position : 24
Prix indicatif : 13.18 €

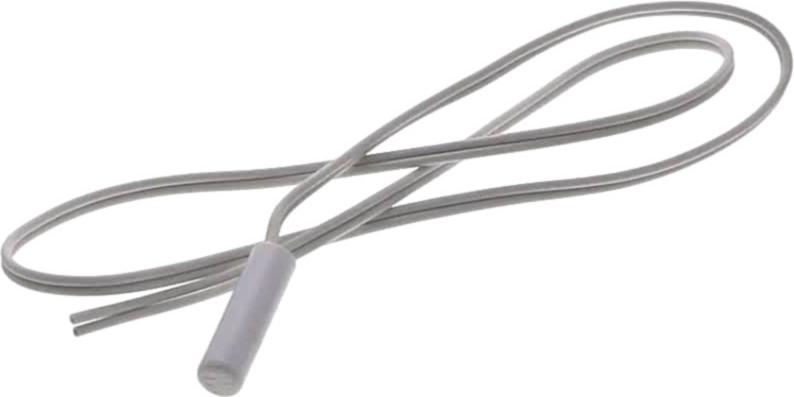

SONDE Froid Réfrigérateur
SONDE Froid Réfrigérateur
Position : 28
Prix indicatif : 46.64 €
TURBINE Froid COMPRESSEUR
TURBINE Froid COMPRESSEUR
Position : 31
Prix indicatif : 28.33 €

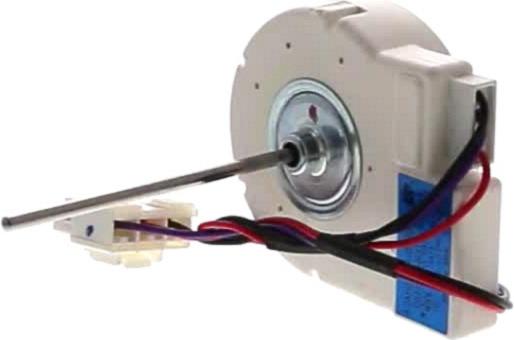

MOTEUR Froid VENTILATEUR CONDENSEUR
MOTEUR Froid VENTILATEUR CONDENSEUR
Position : 35
Prix indicatif : 123.2 €

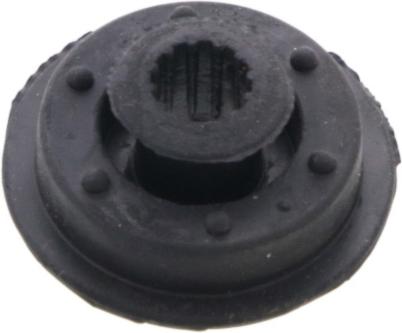

ENTRETOISE Froid MOTEUR
ENTRETOISE Froid MOTEUR
Position : 36
Prix indicatif : 14.79 €
RACCORD Froid TUYAU
RACCORD Froid TUYAU
Position : 49
Prix indicatif : 18.87 €

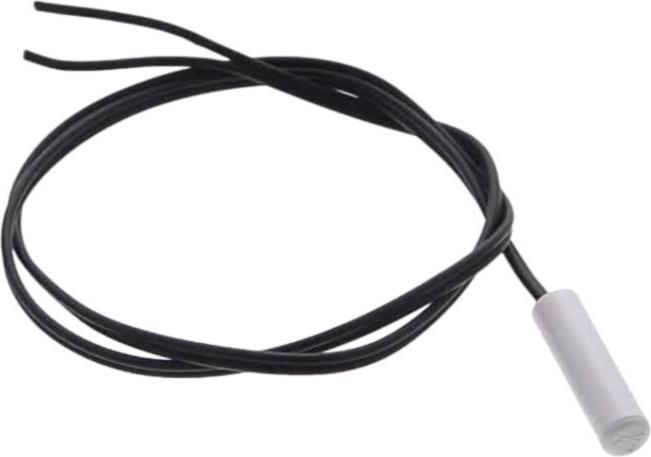

SONDE Froid Congélateur
SONDE Froid Congélateur
Position : 54
Prix indicatif : 23.61 €

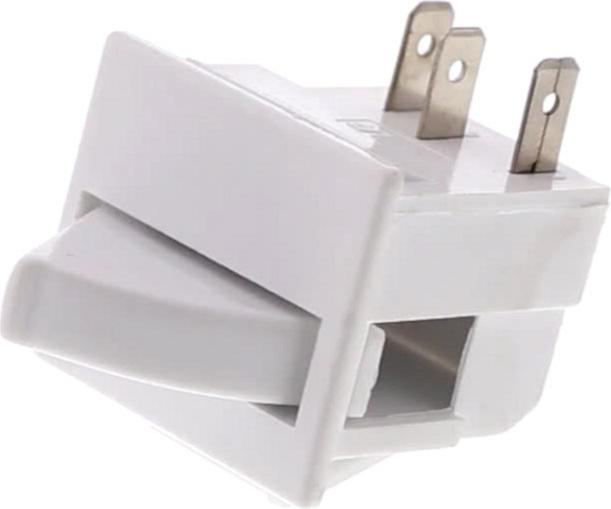

Interrupteur Froid LUMIERE
Interrupteur Froid LUMIERE
Position : 56
Prix indicatif : 29.2 €
PROFIL CLAYETTE Froid
PROFIL CLAYETTE Froid
Position : 62
Prix indicatif : 19.13 €
beam?FRZ
beam?FRZ
Position : 65
Prix indicatif : 32.77 €
Finned evaporator assembly
Finned evaporator assembly
Position : 68
Prix indicatif : 167.51 €
RESERVOIR Froid EAU
RESERVOIR Froid EAU
Position : 69
Prix indicatif : 61.31 €
Freezer fan lamina
Freezer fan lamina
Position : 77
Prix indicatif : 30.84 €
SUPPORT Froid FABRIQUE GLACON
SUPPORT Froid FABRIQUE GLACON
Position : 86
Prix indicatif : 32.73 €

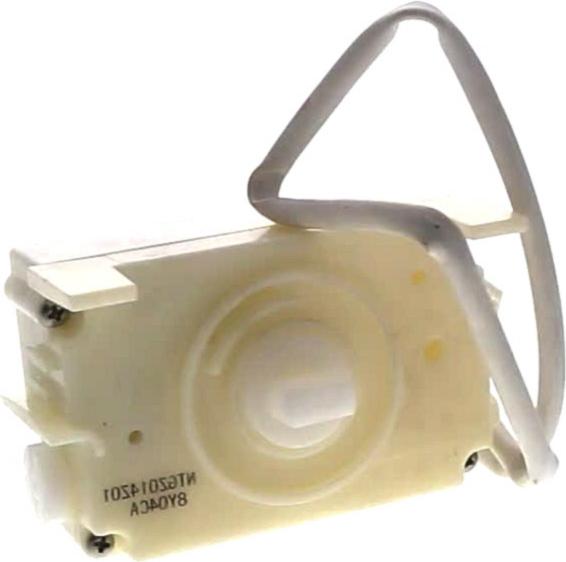

MOTEUR Froid FABRIQUE
MOTEUR Froid FABRIQUE
Position : 87
Prix indicatif : 123.74 €
BAC Froid GLACONS
BAC Froid GLACONS
Position : 88
Prix indicatif : 27.21 €
SONDE Froid FABRIQUE GLACE
SONDE Froid FABRIQUE GLACE
Position : 89
Prix indicatif : 52.49 €
SUPPORT Froid SONDE
SUPPORT Froid SONDE
Position : 90
Prix indicatif : 20.83 €
LEVIER Froid DETECTION GLACONS
LEVIER Froid DETECTION GLACONS
Position : 91
Prix indicatif : 13.81 €
Réfrigérateur airpassage cover assembly
Réfrigérateur airpassage cover assembly
Position : 92
Prix indicatif : 113.95 €
Seal for airpassage cover board
Seal for airpassage cover board
Position : 95
Prix indicatif : 32.38 €
CLAPET Froid AIR
CLAPET Froid AIR
Position : 97
Prix indicatif : 87.15 €
filter cover
filter cover
Position : 104
Prix indicatif : 18.93 €
VIS Froid
VIS Froid
Position : 110
Prix indicatif : 4.79 €
FILTRE Froid EAU
FILTRE Froid EAU
Position : 115
Prix indicatif : 140.83 €
Air curtain assembly
Air curtain assembly
Position : 116
Prix indicatif : 75.75 €
Mid-rack for shelf
Mid-rack for shelf
Position : 118
Prix indicatif : 30.73 €
Screw
Screw
Position : 119
Prix indicatif : 12.86 €
Two side-rack for shelf
Two side-rack for shelf
Position : 120
Prix indicatif : 31.9 €
SUPPORT Froid CLAYETTE
SUPPORT Froid CLAYETTE
Position : 121
Prix indicatif : 159540235.79 €
CLAYETTE VERRE Froid
CLAYETTE VERRE Froid
Position : 122
Prix indicatif : 62.7 €
Wine bracket assembly
Wine bracket assembly
Position : 123
Prix indicatif : 40.65 €
DESSUS Froid BAC LEGUMES
DESSUS Froid BAC LEGUMES
Position : 126
CADRE Froid DESSUS BAC LEGUMES
CADRE Froid DESSUS BAC LEGUMES
Position : 127
Prix indicatif : 69.26 €
PROFIL Froid
PROFIL Froid
Position : 128
Prix indicatif : 29.62 €
screw
screw
Position : 129
Prix indicatif : 13.81 €
Crisper Shelf assembly
Crisper Shelf assembly
Position : 130
Prix indicatif : 59.77 €
BAC Froid TRANSPARENT BLEU 396*180*318
BAC Froid TRANSPARENT BLEU 396*180*318
Position : 131
Prix indicatif : 84.12 €
SUPPORT Froid GLISIERE DROIT
SUPPORT Froid GLISIERE DROIT
Position : 133
Prix indicatif : 26.02 €
COUVERCLE Froid TIROIR FRAICHEUR
COUVERCLE Froid TIROIR FRAICHEUR
Position : 137
SUPPORT Froid GLISSIERE GAUCHE
SUPPORT Froid GLISSIERE GAUCHE
Position : 141
Prix indicatif : 31.22 €
POIGNEE Froid SILVER
POIGNEE Froid SILVER
Position : 145
Prix indicatif : 108.22 €
Réfrigérateur right door
Réfrigérateur right door
Position : 147
Prix indicatif : 201.14 €
PORTE Froid GAUCHE
PORTE Froid GAUCHE
Position : 148

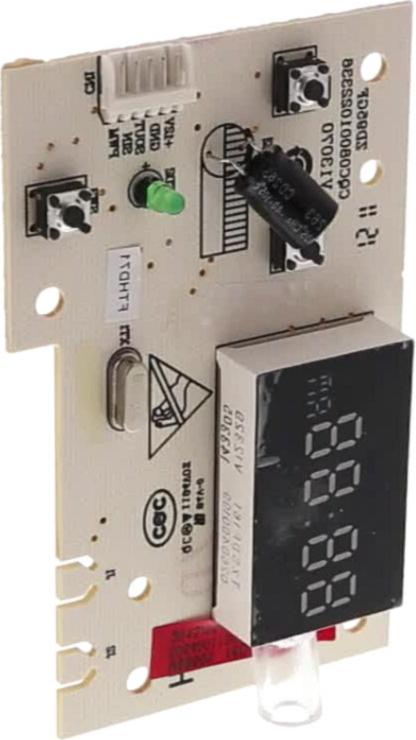

PLATINE Froid AFFICHAGE
PLATINE Froid AFFICHAGE
Position : 150
Prix indicatif : 92.08 €
Screw
Screw
Position : 151
Prix indicatif : 13.48 €
Interrupteur Froid SWITCH
Interrupteur Froid SWITCH
Position : 153
Prix indicatif : 30.56 €
Dispenser cover
Dispenser cover
Position : 154
Prix indicatif : 62.28 €
Water pan
Water pan
Position : 155
Prix indicatif : 12.58 €
PROFIL Froid Réfrigérateur
PROFIL Froid Réfrigérateur
Position : 156
Prix indicatif : 61.37 €
PROTECTION Froid POLYSTYRENE
PROTECTION Froid POLYSTYRENE
Position : 157

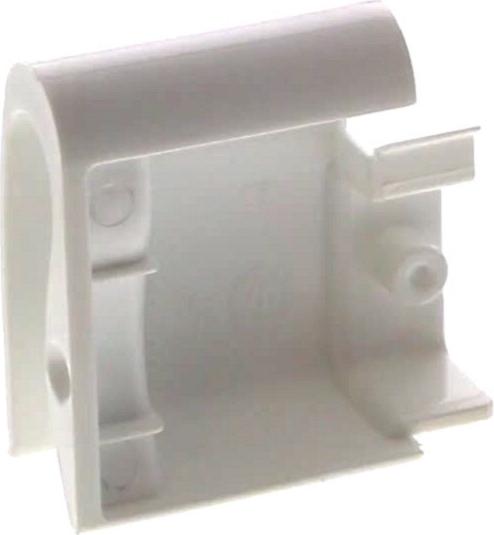

CACHE Froid CADRE
CACHE Froid CADRE
Position : 158
Prix indicatif : 16.79 €

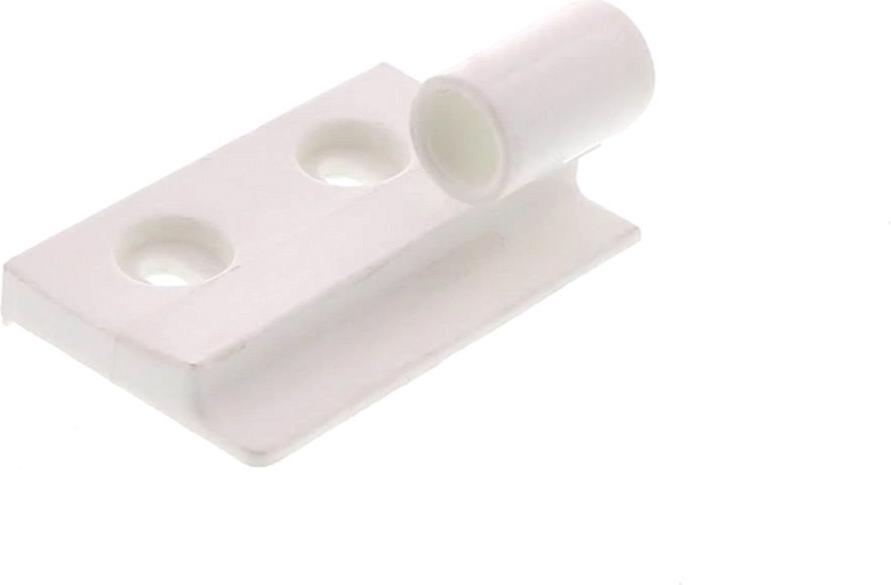

CHARNIERE Froid
CHARNIERE Froid
Position : 160
Prix indicatif : 16.32 €
CACHE Froid PROFIL
CACHE Froid PROFIL
Position : 161
Prix indicatif : 24.74 €

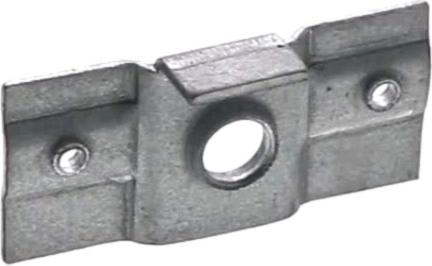

RENFORT Froid
RENFORT Froid
Position : 162
Prix indicatif : 15.17 €

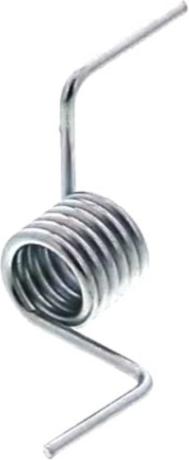

RESSORT Froid
RESSORT Froid
Position : 163
Prix indicatif : 13.72 €

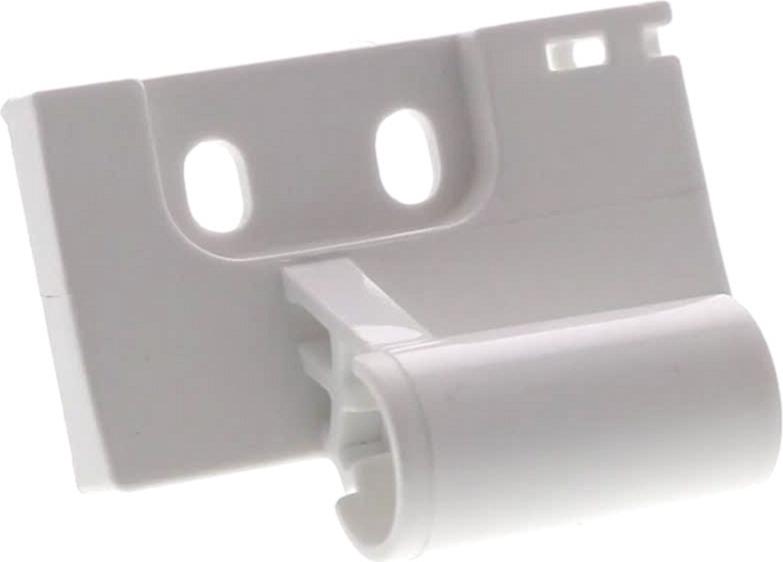

CHARNIERE Froid
CHARNIERE Froid
Position : 164
Prix indicatif : 26.27 €

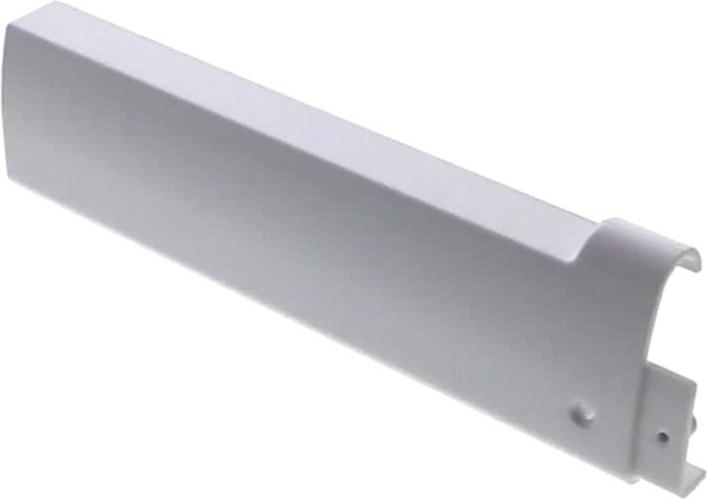

CACHE Froid
CACHE Froid
Position : 165
Prix indicatif : 52.42 €

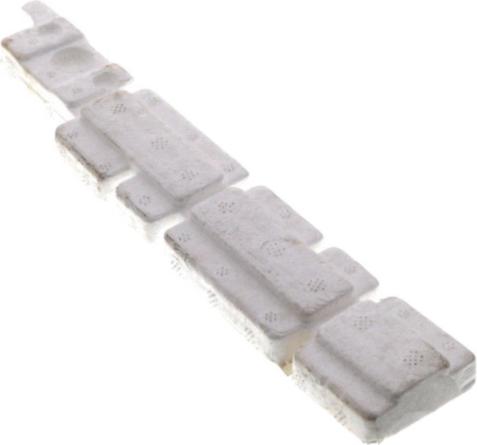

ISOLATION Froid POLYSTYRENE
ISOLATION Froid POLYSTYRENE
Position : 166
Prix indicatif : 13.35 €

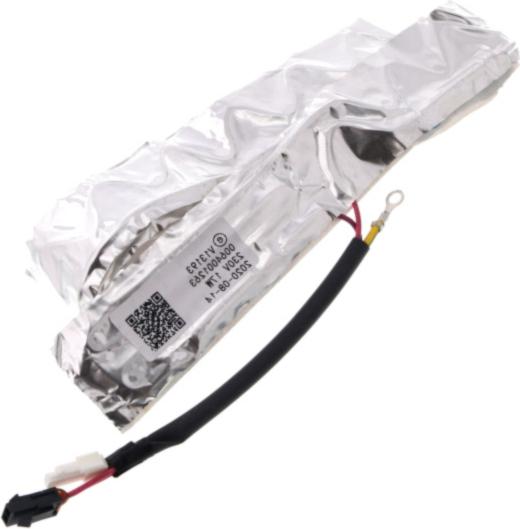

RESISTANCE Froid PROFIL
RESISTANCE Froid PROFIL
Position : 167
Prix indicatif : 65.77 €
Mullion assembly ,REF
Mullion assembly ,REF
Position : 168
Prix indicatif : 88.47 €
BALCONNET Froid +COUVERCLE + PLATEAU
BALCONNET Froid +COUVERCLE + PLATEAU
Position : 169
Prix indicatif : 72.76 €
BALCONNET BLANC Froid + FACADE TRANSPARENT BLEU 602018754
BALCONNET BLANC Froid + FACADE TRANSPARENT BLEU 602018754
Position : 170
Prix indicatif : 55.63 €
Dairy bin-21 assembly
Dairy bin-21 assembly
Position : 171
Prix indicatif : 64.5 €
JOINT Froid PORTE Réfrigérateur
JOINT Froid PORTE Réfrigérateur
Position : 172
Prix indicatif : 56.91 €
JOINT Froid TIROIR Congélateur Supérieur 880*222
JOINT Froid TIROIR Congélateur Supérieur 880*222
Position : 175
Prix indicatif : 96.44 €
fixture,slide,right
fixture,slide,right
Position : 176
Prix indicatif : 30.09 €
Slideway bracket,right
Slideway bracket,right
Position : 178
Prix indicatif : 40.4 €
Glideway of ice drawer
Glideway of ice drawer
Position : 179
Prix indicatif : 90.79 €
Support bar for door
Support bar for door
Position : 181
Prix indicatif : 31.95 €
Slideway bracket,left
Slideway bracket,left
Position : 186
Prix indicatif : 56.08 €
fixture,small slide,left
fixture,small slide,left
Position : 187
Prix indicatif : 29.65 €
Screw
Screw
Position : 189
Prix indicatif : 13.57 €
VIS ASSEMBLAGE
VIS ASSEMBLAGE
Position : 191
Prix indicatif : 12.75 €
TIROIR Froid Congélateur
TIROIR Froid Congélateur
Position : 192
Prix indicatif : 98.38 €
SEPARATEUR Froid BAC
SEPARATEUR Froid BAC
Position : 193
Prix indicatif : 37.17 €
Left fixture of freezer drawer slide
Left fixture of freezer drawer slide
Position : 195
Prix indicatif : 32.83 €
JOINT Froid TIROIR Congélateur Inférieur
JOINT Froid TIROIR Congélateur Inférieur
Position : 196
Prix indicatif : 84.94 €
Instruction
Instruction
Position : 198
Prix indicatif : 13.83 €
