Vue éclatée plaque de cuisson HOTPOINT-ARISTON PCN752THAWH 100590
Découvrez la vue éclatée complète plaque de cuisson HOTPOINT-ARISTON PCN752THAWH 100590, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson HOTPOINT-ARISTON PCN752THAWH 100590 et éviter les pannes imprévues. 32 pièces référencées.

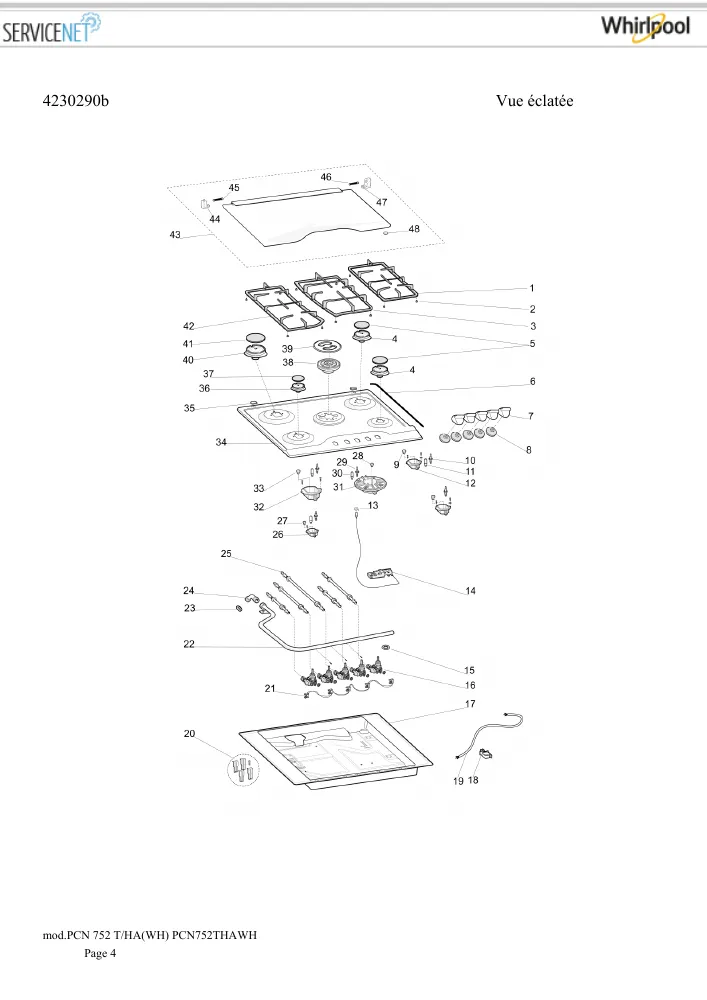

Cette vue éclatée HOTPOINT-ARISTON PCN752THAWH 100590 référence 32 pièces détachées, dont patin cuisinière grille rec0002, tete plaque bruleur semi-rapide 65mm, chapeau cuisinière semi-rapide, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : TETE Plaque BRULEUR Semi-rapide 65mm (repère 4, 11.42 €) · THERMOCOUPLE Cuisinière BRULEUR A COSSES 550mm (repère 10, 26.09 €) · BOUGIE Plaque 700mm (repère 11, 20.22 €) · SUPPORT Cuisinière Injecteur Semi-rapide (repère 12, 12.22 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.
Sur cette vue : JOINT Plaque MANETTE (repère 8, 3.97 €) · THERMOCOUPLE Cuisinière BRULEUR A COSSES 550mm (repère 10, 26.09 €) · ROBINET Cuisinière BRULEUR Rapide (repère 16, 32.45 €) · ROBINET Plaque Auxiliaire (repère 16, 83.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
PATIN Cuisinière GRILLE REC0002 (repère 2, 2.56 €) · JOINT Plaque TABLE (repère 6, 22.52 €) · JOINT Plaque MANETTE (repère 8, 3.97 €) · BOUGIE Plaque 700mm (repère 11, 20.22 €) · CLIPS Plaque FIXATION BOUGIE (repère 13, 6.79 €) · JOINT Plaque RACCORD GAZ (repère 23, 3.72 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
