Vue éclatée cuisinière ARTHUR MARTIN Z9700MCX 94130971600
Découvrez la vue éclatée complète cuisinière ARTHUR MARTIN Z9700MCX 94130971600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARTHUR MARTIN Z9700MCX 94130971600 et éviter les pannes imprévues. 24 pièces référencées.
Cette vue éclatée ARTHUR MARTIN Z9700MCX 94130971600 référence 24 pièces détachées, dont manette cuisinière gaz e, pied cuisinière, embout cuisinière gaz butane, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière CENTRALE (repère 169, 118.74 €) · RESISTANCE Cuisinière C/T 2500W (repère 326, 36.22 €) · RESISTANCE Cuisinière SOLE (repère 337, 156.94 €) · RESISTANCE Cuisinière GRILL 2800W DOUBLE 20.40909.000 (repère 338, 57.94 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière C/T 2500W (repère 326, 36.22 €) · RESISTANCE Cuisinière SOLE (repère 337, 156.94 €) · RESISTANCE Cuisinière GRILL 2800W DOUBLE 20.40909.000 (repère 338, 57.94 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : THERMOSTAT Cuisinière FOUR (repère 381, 67.22 €) · MANETTE Cuisinière THERMOSTAT (repère 1019) · THERMOSTAT Cuisinière SECURITE 190°C (repère 1265, 21.77 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

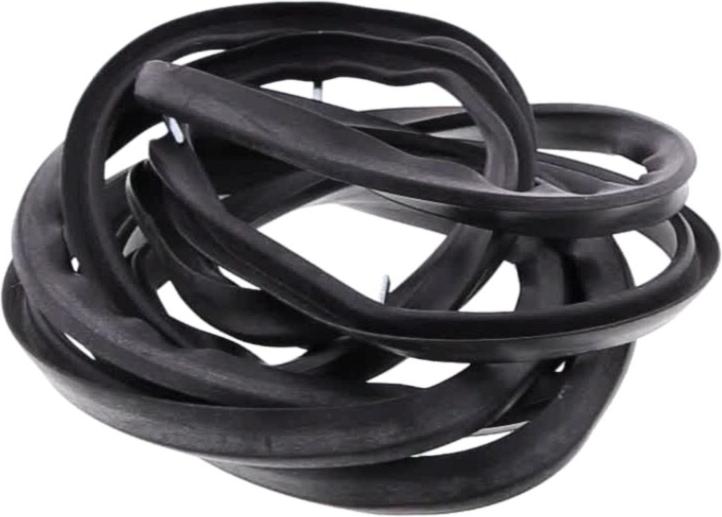

Sur cette vue : CHARNIERE Cuisinière PORTE FOUR Droit ou Gauche (repère 165, 60.58 €) · VITRE Cuisinière EXTERIEURE (repère 212) · JOINT Cuisinière PORTE (repère 662, 74.67 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
THERMOSTAT Cuisinière FOUR (repère 381, 67.22 €) · JOINT Cuisinière PORTE (repère 662, 74.67 €) · MANETTE Cuisinière THERMOSTAT (repère 1019) · THERMOSTAT Cuisinière SECURITE 190°C (repère 1265, 21.77 €)
