Vue éclatée cuisinière ARTHUR MARTIN CM6375W 94374560100
Découvrez la vue éclatée complète cuisinière ARTHUR MARTIN CM6375W 94374560100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARTHUR MARTIN CM6375W 94374560100 et éviter les pannes imprévues. 52 pièces référencées.
Cette vue éclatée ARTHUR MARTIN CM6375W 94374560100 référence 52 pièces détachées, dont couvercle cuisinière, chapeau cuisinière bruleu d83 marron, couronne cuisinière semi-rapide, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : Résistance Four VOUTE 1800+600W (repère 12) · Résistance Four SOLE 1920W (repère 13, 75.5 €) · GRILLE Four (repère 17, 41.25 €) · PLAQUE Four SOLE PYRO E (repère 19).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : Résistance Four VOUTE 1800+600W (repère 12) · Résistance Four SOLE 1920W (repère 13, 75.5 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

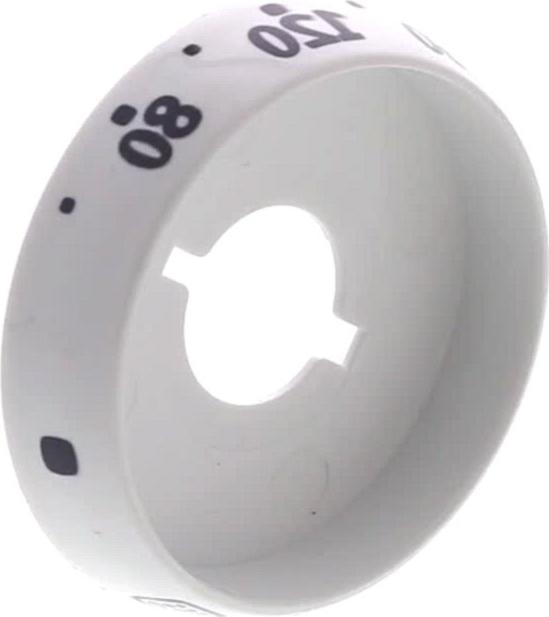

Sur cette vue : THERMOSTAT Cuisinière FOUR 5513072230 (repère 40, 143.66 €) · VOYANT Four Thermostat (repère 42, 27.3 €) · DISQUE Cuisinière MANETTE THERMOSTAT (repère 76, 11.7 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.
Sur cette vue : JOINT Four VITRE Intérieure (repère 18) · VITRE Four Intérieure (repère 19, 67.73 €) · JOINT Four MOUFLE (repère 23) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 34).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Four VITRE Intérieure (repère 18) · JOINT Four MOUFLE (repère 23) · JOINT Cuisinière HUBLOT ECLAIRAGE (repère 34) · JOINT Cuisinière Porte PYRO 475*350 (repère 36) · THERMOSTAT Cuisinière FOUR 5513072230 (repère 40, 143.66 €) · VOYANT Four Thermostat (repère 42, 27.3 €) · DISQUE Cuisinière MANETTE THERMOSTAT (repère 76, 11.7 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
