Vue éclatée cuisinière ARTHUR MARTIN V5799MCW 94326536200
Découvrez la vue éclatée complète cuisinière ARTHUR MARTIN V5799MCW 94326536200, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière ARTHUR MARTIN V5799MCW 94326536200 et éviter les pannes imprévues. 22 pièces référencées.
Cette vue éclatée ARTHUR MARTIN V5799MCW 94326536200 référence 22 pièces détachées, dont grille cuisinière feux gauche, grille cuisinière feux droite, pied cuisinière, avec leur position sur le schéma constructeur.
Réparer son four et cuisinière ARTHUR MARTIN : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne chauffe plus (ou plus assez)
Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.
Sur cette vue : GRILLE Cuisinière FEUX GAUCHE (repère 7, 45.62 €) · GRILLE Cuisinière FEUX DROITE (repère 7) · RESISTANCE Cuisinière GRILL (repère 257) · RESISTANCE Cuisinière SOLE 900W (repère 258, 43.26 €).
Disjonction à la chauffe
Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.
Sur cette vue : RESISTANCE Cuisinière GRILL (repère 257) · RESISTANCE Cuisinière SOLE 900W (repère 258, 43.26 €).
Sécurités et régulation
Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.
Sur cette vue : Thermostat Four SECURITE 271P 300° (repère 259, 41.65 €).
Porte et joint
Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

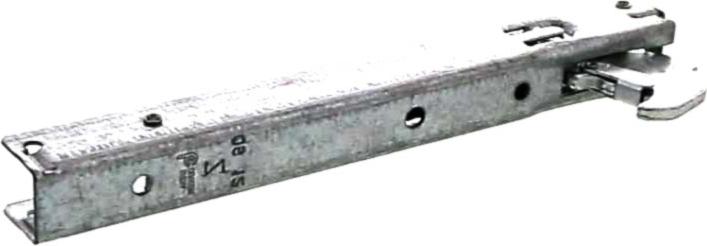

Sur cette vue : JOINT Cuisinière PORTE (repère 16, 41.29 €) · CHARNIERE Cuisinière PORTE FOUR (repère 46, 36.11 €) · CLIPS Cuisinière CHARNIERE (repère 48, 6.36 €) · SUPPORT Cuisinière VITRE (repère 49, 29.87 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Cuisinière PORTE (repère 16, 41.29 €) · Thermostat Four SECURITE 271P 300° (repère 259, 41.65 €)
Guides utiles
Four qui ne chauffe plus : résistances, thermostat ou sécurité ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
