Vue éclatée lave vaisselle FAGOR LFF-45B LFF.45B LFF45B
Découvrez la vue éclatée complète lave vaisselle FAGOR LFF-45B LFF.45B LFF45B, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAGOR LFF-45B LFF.45B LFF45B et éviter les pannes imprévues. 32 pièces référencées.
Cette vue éclatée FAGOR LFF-45B LFF.45B LFF45B référence 32 pièces détachées, dont ecrou lave-vaisselle bras supérieur, bras lave-vaisselle superieur, flotteur lave-vaisselle, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE PSB-01 (repère 127, 40.63 €) · DURITE Lave-Vaisselle POMPE/BRAS Inférieur (repère 173, 15.71 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 101, 19.59 €) · ECROU Lave-Vaisselle BRAS Supérieur (repère 104, 15.31 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 106, 26.63 €) · DURITE Lave-Vaisselle POMPE/BRAS Inférieur (repère 173, 15.71 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BOL FOND DE CUVE (repère 118, 16.07 €) · BOUCHON Lave-Vaisselle BAC A SEL *promo* (repère 130, 9.79 €) · JOINT Lave-Vaisselle BOUCHON (repère 131, 27.51 €) · DURITE Lave-Vaisselle POMPE/BRAS Inférieur (repère 173, 15.71 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

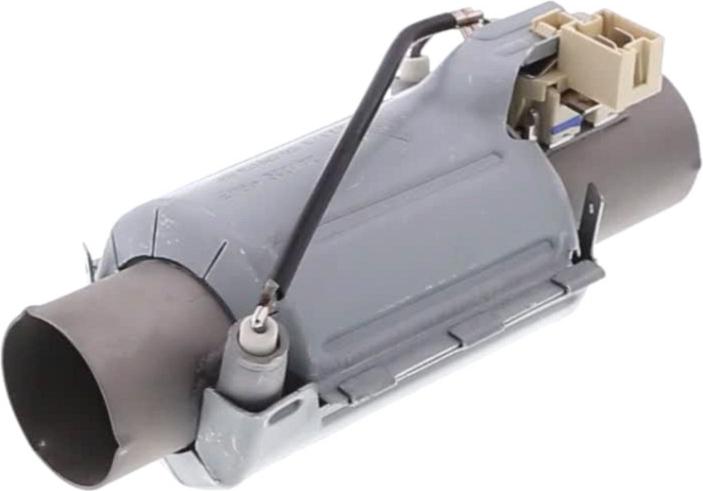

Sur cette vue : DURITE Lave-Vaisselle RESISTANCE (repère 183, 19.31 €) · RESISTANCE Lave-Vaisselle (repère 186, 50.53 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle GAUCHE (repère 209, 30.21 €) · CHARNIERE Lave-Vaisselle DROITE (repère 211, 43.11 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOL FOND DE CUVE (repère 118, 16.07 €) · JOINT Lave-Vaisselle BOUCHON (repère 131, 27.51 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (repère 189, 4.34 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
