Vue éclatée lave vaisselle FAGOR VF-65IT VF.65IT VF65IT 906011648
Découvrez la vue éclatée complète lave vaisselle FAGOR VF-65IT VF.65IT VF65IT 906011648, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAGOR VF-65IT VF.65IT VF65IT 906011648 et éviter les pannes imprévues. 61 pièces référencées.
Cette vue éclatée FAGOR VF-65IT VF.65IT VF65IT 906011648 référence 61 pièces détachées, dont crochet poignee porte, butee lave-vaisselle avant panier, butee lave-vaisselle arriere panier, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : FILTRE Lave-Vaisselle EXTERIEUR INOX (repère 23, 63.77 €) · FILTRE Lave-Vaisselle MICRO (repère 24) · TUYAU Lave-Vaisselle VIDANGE (repère 55, 31.73 €) · JOINT Lave-Vaisselle CAPOT Pompe de vidange (repère 62, 51.22 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : JOINT Lave-Vaisselle BRAS SUPERIEUR (repère 41, 17.5 €) · BRAS Lave-Vaisselle Inférieur (repère 57, 35.53 €) · TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 73, 75.59 €) · MOTEUR Lave-Vaisselle CYCLAGE 130w (repère 96).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle TOUR DE PORTE (repère 38, 64.59 €) · JOINT Lave-Vaisselle BRAS SUPERIEUR (repère 41, 17.5 €) · JOINT Lave-Vaisselle BAS PORTE (repère 49) · BOUCHON Lave-Vaisselle BAC A SEL (repère 59, 74.28 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 2400W TUBE 40mm (repère 105, 66.79 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

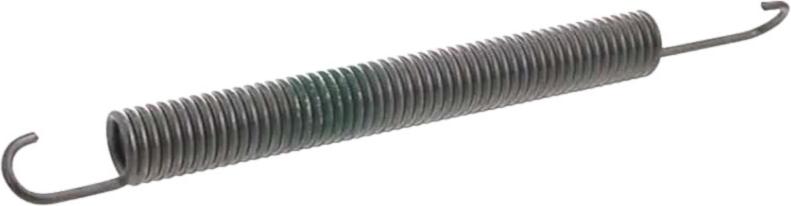

Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 42, 13.02 €) · Charnière Lave-Vaisselle Porte Gauche AP9810 (repère 43, 40.36 €) · Charnière Lave-Vaisselle Porte Droit AP9810 (repère 47, 37.78 €) · RESSORT Lave-Vaisselle ADAPTATEUR (repère 157, 40.74 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle EXTERIEUR INOX (repère 23, 63.77 €) · FILTRE Lave-Vaisselle MICRO (repère 24) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 38, 64.59 €) · JOINT Lave-Vaisselle BRAS SUPERIEUR (repère 41, 17.5 €) · JOINT Lave-Vaisselle BAS PORTE (repère 49) · JOINT Lave-Vaisselle CAPOT Pompe de vidange (repère 62, 51.22 €) · JOINT POMPE VIDANGE (repère 69, 53.48 €) · JOINT Lave-Vaisselle TORIQUE (repère 69, 52.06 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
