Vue éclatée lave vaisselle FAGOR LFF1330S
Découvrez la vue éclatée complète lave vaisselle FAGOR LFF1330S, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAGOR LFF1330S et éviter les pannes imprévues. 36 pièces référencées.
Cette vue éclatée FAGOR LFF1330S référence 36 pièces détachées, dont ecrou lave-vaisselle bras supérieur, bras lave-vaisselle superieur, support lave-vaisselle bras supérieur, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE PSB-01 (repère 1027, 48.69 €) · TUYAU Lave-Vaisselle VIDANGE (repère 1039, 25.56 €) · DURITE Lave-Vaisselle BAC/POMPE (repère 1074, 41.46 €) · DURITE Lave-Vaisselle POMPE/BRAS Inférieur (repère 1075, 15.02 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.

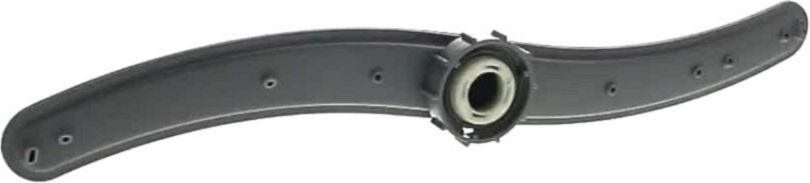

Sur cette vue : TUYAU Lave-Vaisselle Alimentation BRAS Supérieur (repère 1001, 21.35 €) · ECROU Lave-Vaisselle BRAS Supérieur (repère 1004, 17.07 €) · RACCORD Lave-Vaisselle Alimentation BRAS Supérieur (repère 1005, 21.33 €) · BRAS Lave-Vaisselle SUPERIEUR (repère 1006, 28.14 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.

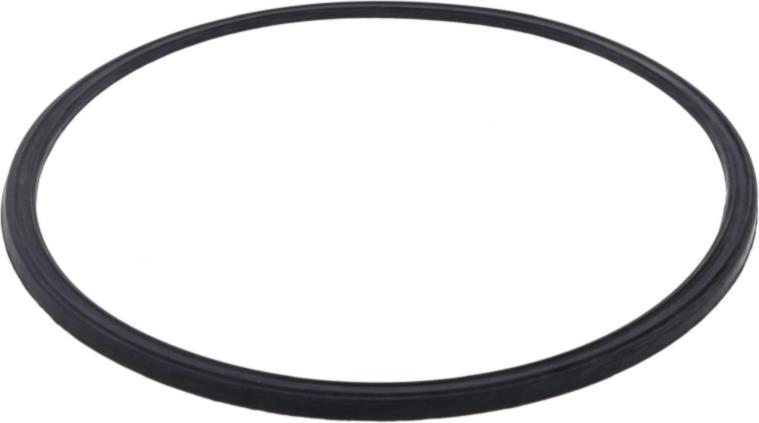

Sur cette vue : JOINT Lave-Vaisselle BOL FOND DE CUVE (repère 1018, 15.07 €) · BOUCHON Lave-Vaisselle BAC A SEL *promo* (repère 1030, 10.68 €) · JOINT Lave-Vaisselle BOUCHON (repère 1031, 25.4 €) · BAC Lave-Vaisselle SEL (repère 1034, 88.22 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 1800W (repère 1086, 45.79 €) · SONDE Lave-Vaisselle (repère 1093, 14.6 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOL FOND DE CUVE (repère 1018, 15.07 €) · JOINT Lave-Vaisselle BOUCHON (repère 1031, 25.4 €) · FILTRE Lave-Vaisselle A DECHET GRIS OU BLANC (repère 1114, 16.43 €) · JOINT Lave-Vaisselle TOUR DE Porte (repère 3010, 28.05 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
