Vue éclatée lave vaisselle FAGOR LFF-031 LFF.031 LFF031 7684187353
Découvrez la vue éclatée complète lave vaisselle FAGOR LFF-031 LFF.031 LFF031 7684187353, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAGOR LFF-031 LFF.031 LFF031 7684187353 et éviter les pannes imprévues. 64 pièces référencées.

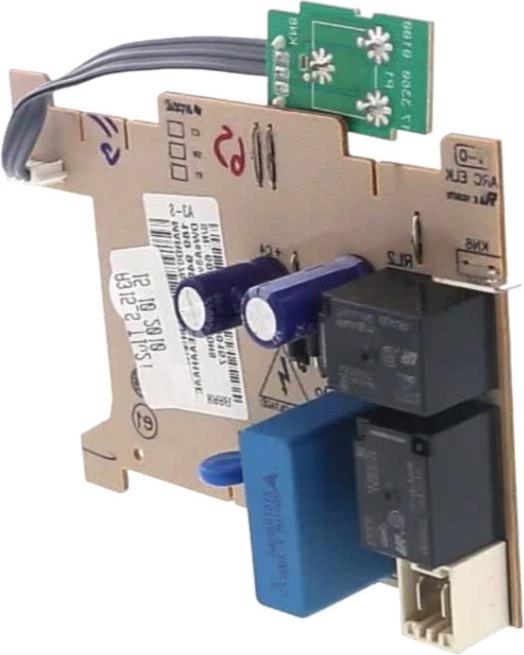

Cette vue éclatée FAGOR LFF-031 LFF.031 LFF031 7684187353 référence 64 pièces détachées, dont bouton lave-vaisselle m/a, bouton lave-vaisselle commande, platine lave-vaisselle commande, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : Pompe de vidange Lave-Vaisselle (repère 328, 57.62 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 330, 16.24 €) · TUYAU Lave-Vaisselle VIDANGE (repère 353, 25.34 €) · FILTRE Lave-Vaisselle TAMIS (repère 413, 33.97 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 321, 116.12 €) · BRAS Lave-Vaisselle Inférieur (repère 408, 26.56 €) · BRAS Lave-Vaisselle Supérieur (repère 409, 38.88 €) · SUPPORT Lave-Vaisselle BRAS Supérieur (repère 410, 42.57 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS DE PORTE (repère 205, 17.1 €) · BAC Lave-Vaisselle LESSIVE (repère 213, 63.17 €) · JOINT Lave-Vaisselle BAC LESSIVE (repère 214, 54.15 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 315, 59.54 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : Résistance Lave-Vaisselle 1800w Diamètre 32 (repère 329, 54.95 €) · DURITE Lave-Vaisselle POMPE/RESISTANCE (repère 330, 16.24 €) · SONDE Lave-Vaisselle BOL (repère 337, 20.14 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle DROITE (repère 200, 26.09 €) · CHARNIERE Lave-Vaisselle GAUCHE (repère 200, 25.95 €) · RESSORT Lave-Vaisselle PORTE (repère 308, 11.26 €) · CABLE Lave-Vaisselle PORTE Droit ou Gauche (repère 310, 10.13 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS DE PORTE (repère 205, 17.1 €) · JOINT Lave-Vaisselle BAC LESSIVE (repère 214, 54.15 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 315, 59.54 €) · JOINT Lave-Vaisselle ADOUCISSEUR (repère 343, 45.86 €) · JOINT Lave-Vaisselle Répartiteur remplisseur (repère 347, 10.02 €) · JOINT Lave-Vaisselle BOL (repère 355, 55.11 €) · JOINT Lave-Vaisselle TUYAU Ventilation (repère 361, 12.65 €) · FILTRE Lave-Vaisselle TAMIS (repère 413, 33.97 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
