Vue éclatée lave vaisselle FAGOR LVD-23 LVD.23 LVD23 906110256
Découvrez la vue éclatée complète lave vaisselle FAGOR LVD-23 LVD.23 LVD23 906110256, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle FAGOR LVD-23 LVD.23 LVD23 906110256 et éviter les pannes imprévues. 47 pièces référencées.
Cette vue éclatée FAGOR LVD-23 LVD.23 LVD23 906110256 référence 47 pièces détachées, dont panier lave-vaisselle couverts, joint lave-vaisselle bas porte, ressort lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle FAGOR : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE (repère 0, 28.93 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : JOINT Lave-Vaisselle BRAS Supérieur (repère 0, 32.99 €) · BRAS Lave-Vaisselle Supérieur (repère 0) · BRAS Lave-Vaisselle Inférieur (repère 0, 36.42 €) · RONDELLE BRAS SUPERIEUR (repère 0, 4.58 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BAS PORTE (repère 0) · JOINT Lave-Vaisselle BRAS Supérieur (repère 0, 32.99 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 0, 71.78 €) · JOINT Lave-Vaisselle POT A SEL (repère 0, 43.65 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

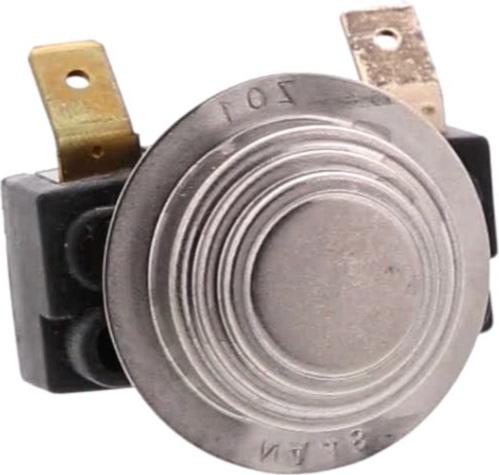

Sur cette vue : Thermostat Lave-Vaisselle NA60 (repère 0, 51.02 €) · Thermostat LL/LV NC83 (repère 0, 46.21 €) · THERMOSTAT Lave-Vaisselle 48°C (repère 0, 42.04 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle PORTE (repère 0, 25.72 €) · RESSORT Lave-Vaisselle ADAPTATEUR (repère 0, 41.73 €) · PROTECTION Lave-Vaisselle CHARNIERE (repère 0, 54.19 €) · Charnière Lave-Vaisselle Porte Droit AP9810 (repère 0, 41.34 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BAS PORTE (repère 0) · JOINT Lave-Vaisselle BRAS Supérieur (repère 0, 32.99 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 0, 71.78 €) · CONDENSATEUR 3UF (repère 0, 26.06 €) · JOINT Lave-Vaisselle POT A SEL (repère 0, 43.65 €) · Thermostat Lave-Vaisselle NA60 (repère 0, 51.02 €) · Thermostat LL/LV NC83 (repère 0, 46.21 €) · THERMOSTAT Lave-Vaisselle 48°C (repère 0, 42.04 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
