Vue éclatée lave vaisselle AIRLUX AGDI624
Découvrez la vue éclatée complète lave vaisselle AIRLUX AGDI624, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle AIRLUX AGDI624 et éviter les pannes imprévues. 28 pièces référencées.
Cette vue éclatée AIRLUX AGDI624 référence 28 pièces détachées, dont serrure lave-vaisselle porte, support lave-vaisselle boite a produit, boite lave-vaisselle produits, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle AIRLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : TUYAU Lave-Vaisselle VIDANGE 1600mm (repère 430, 21.39 €) · Pompe de vidange Lave-Vaisselle B20-6AY (repère 611, 39.67 €) · FILTRE Lave-Vaisselle MICRO (repère 614, 13.28 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : SUPPORT Lave-Vaisselle Alimentation BRAS Supérieur (repère 504, 13.52 €) · BRAS Lave-Vaisselle LAVAGE Supérieur (repère 505, 28.55 €) · SUPPORT Lave-Vaisselle BRAS INFERIEUR (repère 509, 11.76 €) · COLLIER Lave-Vaisselle MOTEUR CYCLAGE (repère 619, 10.16 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : DURITE Lave-Vaisselle (repère 603, 8.27 €) · JOINT Lave-Vaisselle RESISTANCE (repère 620, 18.71 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : JOINT Lave-Vaisselle RESISTANCE (repère 620, 18.71 €) · RESISTANCE Lave-Vaisselle 1800w (repère 621, 55.36 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.

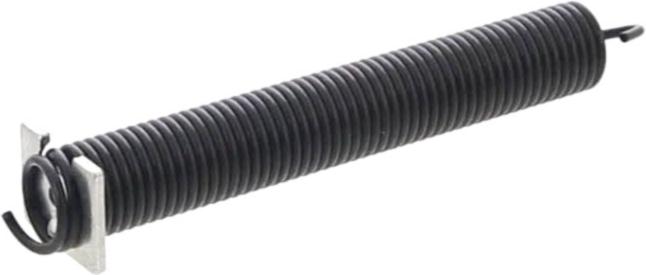

Sur cette vue : CROCHET Lave-Vaisselle VERROUILLAGE (repère 314, 14.25 €) · RESSORT Lave-Vaisselle PORTE DROITE ou GAUCHE (repère 412, 14.89 €) · CLIPS Lave-Vaisselle CABLE ALIMENTATION (repère 429, 5.81 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FILTRE Lave-Vaisselle MICRO (repère 614, 13.28 €) · JOINT Lave-Vaisselle RESISTANCE (repère 620, 18.71 €)
