Vue éclatée lave vaisselle AIRLUX LV400 SGIAIH5.65
Découvrez la vue éclatée complète lave vaisselle AIRLUX LV400 SGIAIH5.65, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle AIRLUX LV400 SGIAIH5.65 et éviter les pannes imprévues. 90 pièces référencées.
Cette vue éclatée AIRLUX LV400 SGIAIH5.65 référence 90 pièces détachées, dont module lave-vaisselle commande, support lave-vaisselle bandeau, serrure lave-vaisselle porte, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle AIRLUX : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : DURITE Lave-Vaisselle PRESSOSTAT POMPE CYCLAGE (repère 415, 14.54 €) · SUPPORT Lave-Vaisselle POMPE (repère 454, 8.71 €) · POMPE Lave-Vaisselle VIDANGE (repère 460, 49.55 €) · CLAPET ANTI-RETOUR (repère 461, 9.23 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : DURITE Lave-Vaisselle PRESSOSTAT POMPE CYCLAGE (repère 415, 14.54 €) · MOTEUR Lave-Vaisselle CYCLAGE (repère 450) · FLASQUE Lave-Vaisselle MOTEUR CYCLAGE (repère 455, 33.89 €) · JOINT Lave-Vaisselle MOTEUR CYCLAGE (repère 458, 30.13 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : JOINT Lave-Vaisselle BOITE PRODUIT (repère 211, 14.91 €) · JOINT Lave-Vaisselle LIQUIDE RINCAGE (repère 213, 8.78 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 242, 49.53 €) · JOINT Lave-Vaisselle LATERAL DROIT (repère 312, 18.73 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.

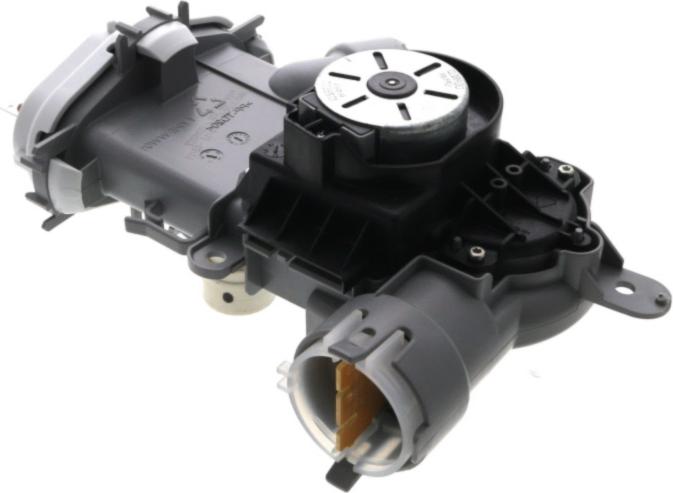

Sur cette vue : RESISTANCE Lave-Vaisselle (repère 440, 191.02 €) · Thermostat Lave-Vaisselle NC85 (repère 444, 43.88 €) · SONDE Lave-Vaisselle RESISTANCE (repère 447, 57.37 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : RESSORT Lave-Vaisselle (repère 522, 22.32 €) · CABLE Lave-Vaisselle Alimentation SANS ANTI-PARASITE (repère 535, 40.57 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 536, 53.21 €) · GUIDE Lave-Vaisselle CABLE CHARNIERE (repère 552, 14.14 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Lave-Vaisselle BOITE PRODUIT (repère 211, 14.91 €) · JOINT Lave-Vaisselle LIQUIDE RINCAGE (repère 213, 8.78 €) · JOINT Lave-Vaisselle BAS DE PORTE (repère 242, 49.53 €) · JOINT Lave-Vaisselle LATERAL DROIT (repère 312, 18.73 €) · JOINT Lave-Vaisselle LATERAL GAUCHE (repère 313, 18.24 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 331, 41.92 €) · JOINT Lave-Vaisselle CHAMBRE DE COMPRESSION (repère 414, 9.52 €) · JOINT Lave-Vaisselle POT A SEL (repère 423, 22.8 €)
