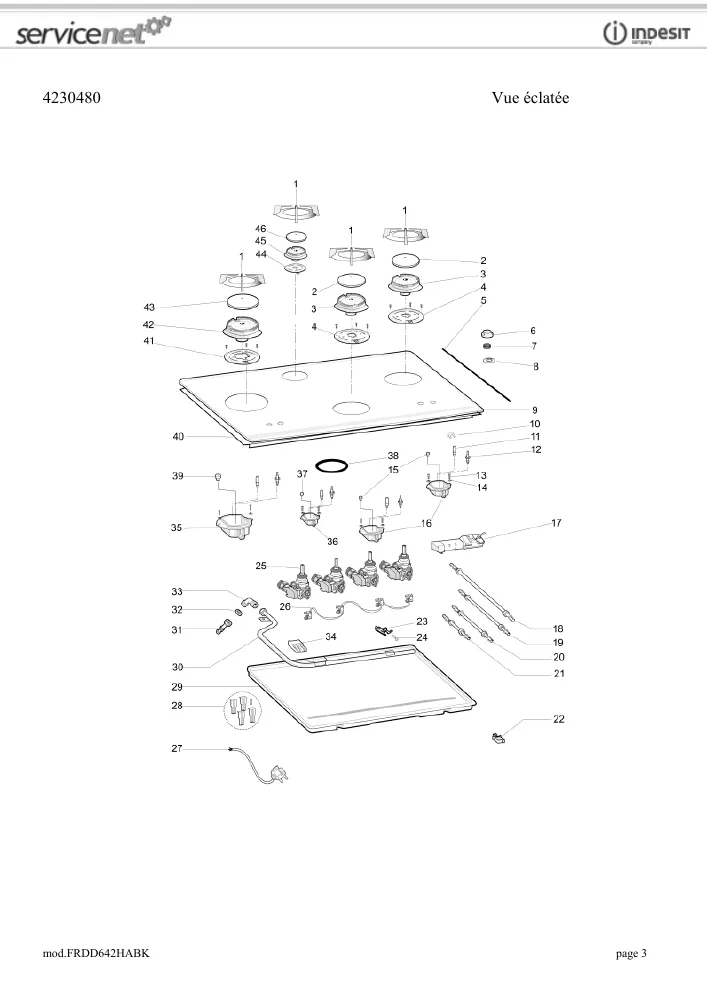

Vue éclatée plaque de cuisson HOTPOINT-ARISTON FRDD642HABK 102168
Découvrez la vue éclatée complète plaque de cuisson HOTPOINT-ARISTON FRDD642HABK 102168, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson HOTPOINT-ARISTON FRDD642HABK 102168 et éviter les pannes imprévues. 30 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON FRDD642HABK 102168 référence 30 pièces détachées, dont grille plaque bruleur, chapeau cuisinière bruleur semi-rapide, couronne plaque semi-rapide, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : GRILLE Plaque BRULEUR (repère 1, 54.26 €) · CHAPEAU Cuisinière BRULEUR Semi-rapide (repère 2, 10.16 €) · DISQUE Plaque MANETTE BRULEUR (repère 8, 7.34 €) · CLIPS Plaque FIXATION BOUGIE (repère 10, 6.1 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.
Sur cette vue : RESSORT Cuisinière MANETTE (repère 7, 4.61 €) · DISQUE Plaque MANETTE BRULEUR (repère 8, 7.34 €) · THERMOCOUPLE Cuisinière BRULEUR A COSSES 550mm (repère 12, 31 €) · ECROU Cuisinière THERMOCOUPLE DENTE (repère 12, 5.25 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Plaque TABLE (repère 5, 23.48 €) · CLIPS Plaque FIXATION BOUGIE (repère 10, 6.1 €) · JOINT Plaque RACCORD GAZ (repère 32, 3.58 €) · JOINT Plaque TETE BRULEUR Diamètre 153,4 (repère 38, 30.47 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
