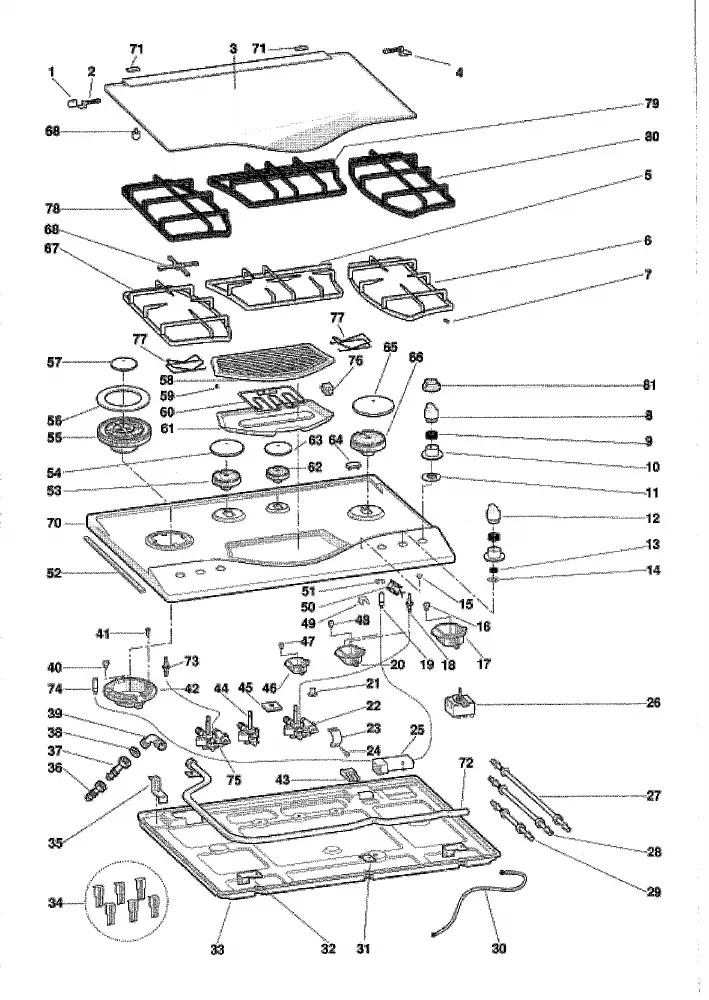

Vue éclatée plaque de cuisson HOTPOINT-ARISTON PH941MSTB 15638
Découvrez la vue éclatée complète plaque de cuisson HOTPOINT-ARISTON PH941MSTB 15638, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre plaque de cuisson. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre plaque de cuisson HOTPOINT-ARISTON PH941MSTB 15638 et éviter les pannes imprévues. 38 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON PH941MSTB 15638 référence 38 pièces détachées, dont support cuisinière injecteur semi-rapide, robinet cuisinière bruleur rapide, robinet plaque auxiliaire, avec leur position sur le schéma constructeur.
Réparer son plaque de cuisson HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Un foyer ne chauffe plus
Sur induction, un inducteur ou sa carte de puissance ; sur vitrocéramique, le foyer radiant lui-même ; au gaz, un injecteur bouché ou une bougie d'allumage encrassée. Cette vue situe chaque élément et sa référence.
Sur cette vue : SUPPORT Cuisinière Injecteur Semi-rapide (repère 20, 14.85 €) · ROBINET Cuisinière BRULEUR Rapide (repère 22, 35.8 €) · TUYAU Plaque Alimentation BRULEUR nu sans raccord ni olive (repère 27, 19.15 €) · TUYAU Plaque GAZ BRULEUR WOK 215mm (repère 29, 56.83 €).
Commandes et sécurité
Au gaz, un thermocouple fatigué coupe la flamme dès qu'on relâche la manette : c'est la panne la plus courante et la pièce coûte quelques euros. Sur les tables électriques, le clavier sensitif en façade est le premier suspect.
Sur cette vue : ROBINET Cuisinière BRULEUR Rapide (repère 22, 35.8 €) · ROBINET Plaque Auxiliaire (repère 22, 82.67 €) · ROBINET Plaque Ultra-rapide (repère 22, 82.35 €) · BRIDE Cuisinière FIXATION ROBINET (repère 23, 18.44 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Plaque RACCORD GAZ (repère 38, 3.97 €) · CLIPS Plaque FIXATION BOUGIE (repère 49, 6.69 €) · JOINT Plaque TABLE (repère 52, 20.06 €) · PATIN Plaque GRILLE (repère 59, 2.57 €) · BOUGIE Plaque AVG (repère 74, 20.8 €)
Guides utiles
Comment lire une vue éclatée ? Le guide complet pas à pas
Comment trouver la référence exacte d'une pièce détachée
Bien acheter ses pièces détachées : origine, adaptable, occasion
Liste des pièces détachées
