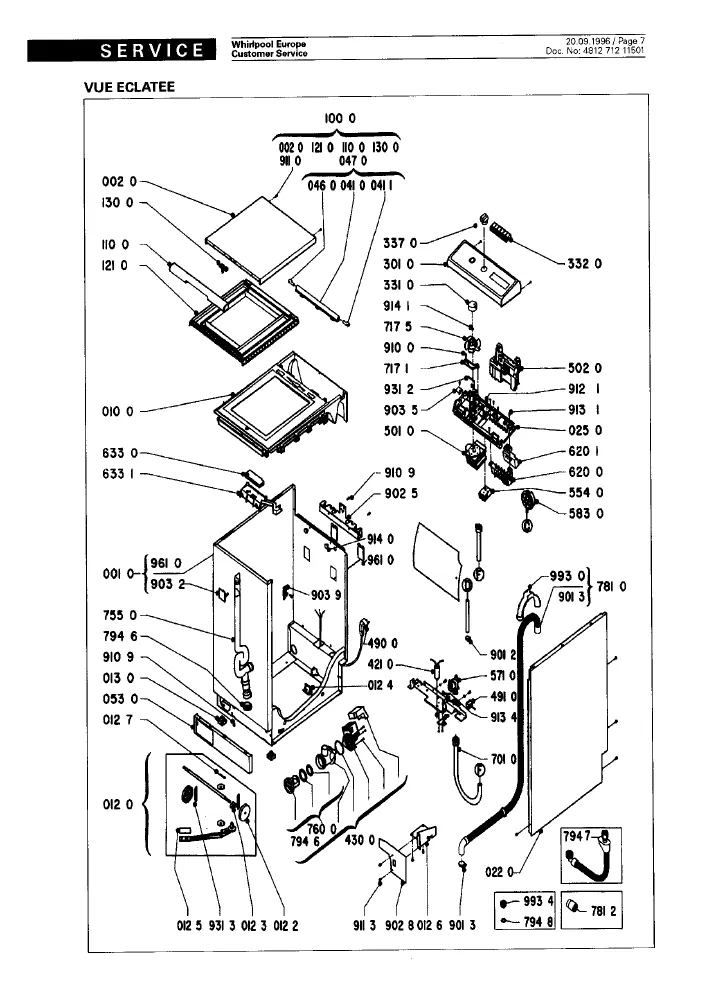

Vue éclatée lave linge BAUKNECHT WAT6563WS-F WAT6563WS.F WAT6563WSF 855465629000
Découvrez la vue éclatée complète lave linge BAUKNECHT WAT6563WS-F WAT6563WS.F WAT6563WSF 855465629000, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BAUKNECHT WAT6563WS-F WAT6563WS.F WAT6563WSF 855465629000 et éviter les pannes imprévues. 17 pièces référencées.
Cette vue éclatée BAUKNECHT WAT6563WS-F WAT6563WS.F WAT6563WSF 855465629000 référence 17 pièces détachées, dont piece definitivement epuisee en usine, cuve lave-linge plastique e, flasque lave-linge + palier, avec leur position sur le schéma constructeur.
Réparer son lave-linge BAUKNECHT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : DURITE Lave-Linge CUVE/PV (repère 7540, 14.45 €) · JOINT Lave-Linge TROP PLEIN (repère 9520, 16.5 €) · JOINT Lave-Linge PALIER (repère 9530, 10.58 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1310J5 MAEL (repère 2710, 38.04 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : Pompe de vidange Lave-Linge COD 48914 PLASET RN0020 (repère 4300, 37.15 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : FLASQUE Lave-Linge + PALIER (repère 2010) · PALIER Lave-Linge Droit COTE POULIE (repère 9410, 30.11 €) · PALIER Lave-Linge Gauche OPPOSE POULIE (repère 9410, 24.95 €) · JOINT Lave-Linge PALIER (repère 9530, 10.58 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
FLASQUE Lave-Linge + PALIER (repère 2010) · COURROIE Lave-Linge 1310J5 MAEL (repère 2710, 38.04 €) · PALIER Lave-Linge Droit COTE POULIE (repère 9410, 30.11 €) · PALIER Lave-Linge Gauche OPPOSE POULIE (repère 9410, 24.95 €) · JOINT Lave-Linge TROP PLEIN (repère 9520, 16.5 €) · JOINT Lave-Linge PALIER (repère 9530, 10.58 €)
