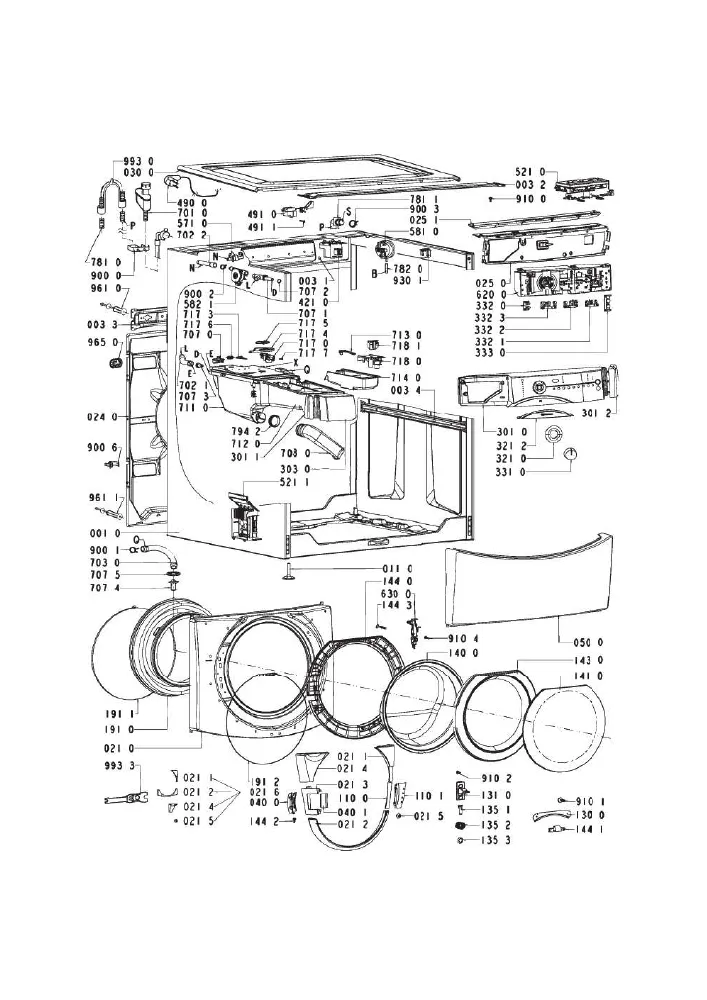

Vue éclatée lave linge BAUKNECHT WAB8795B 858355572001
Découvrez la vue éclatée complète lave linge BAUKNECHT WAB8795B 858355572001, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave linge BAUKNECHT WAB8795B 858355572001 et éviter les pannes imprévues. 53 pièces référencées.
Cette vue éclatée BAUKNECHT WAB8795B 858355572001 référence 53 pièces détachées, dont charniere lave-linge hublot, amortisseur lave-linge "lot de 2" 60n, poignee lave-linge hublot, avec leur position sur le schéma constructeur.
Réparer son lave-linge BAUKNECHT : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Fuite d'eau
Le soufflet de hublot et les durites internes sont les points de fuite les plus fréquents : inspectez les plis du soufflet et chaque collier de serrage. Le moment de la fuite (remplissage, lavage, vidange) désigne le tronçon du circuit en cause.
Sur cette vue : COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 1912, 28.61 €) · JOINT Lave-Linge CUVE (repère 2900, 36.71 €) · DURITE Lave-Linge CUVE/POMPE E (repère 7540) · COLLIER Lave-Linge DURITE (repère 7544, 9.56 €).
N'essore plus
Des charbons moteur usés en dessous d'un centimètre coupent l'essorage alors que le lavage fonctionne encore. Sur moteur asynchrone, c'est le condensateur qui lâche ; une courroie détendue fait tourner le moteur dans le vide.
Sur cette vue : COURROIE Lave-Linge 1304PJ7 remplacée par 1309PJ7 (repère 2710, 29.85 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 32.88 €).
Ne vidange plus
Filtre bouché, corps étranger dans l'hélice de la pompe ou clapet encrassé : le circuit de vidange se contrôle dans cet ordre, appareil débranché.
Sur cette vue : POMPE Lave-Linge VIDANGE (repère 4300) · DURITE Lave-Linge CUVE/POMPE E (repère 7540) · FILTRE Lave-Linge BOUCHON Pompe de vidange (repère 7600) · JOINT Lave-Linge POMPE DE VIDANGE (repère 7601, 50.41 €).
Bruit violent à l'essorage
Un grondement croissant signe des roulements de tambour en fin de vie ; des chocs sourds désignent plutôt les amortisseurs ou un contrepoids desserré.
Sur cette vue : AMORTISSEUR Lave-Linge "lot de 2" 60N (repère 810, 30.85 €) · RESSORT Lave-Linge CUVE *UNITAIRE* 190MM D30MM 28 STRIES (repère 9300, 40.57 €) · DOUILLE Lave-Linge JOINT PALIER (repère 9521, 18.61 €) · PALIER Lave-Linge ROULEMENTS+JOINT+DOUILLE (repère 9530, 66.82 €).
Ne chauffe plus
Une résistance entartrée ou coupée se teste à l'ohmmètre en deux minutes. Si elle est saine, la sonde de température (CTN) est la suspecte suivante.
Sur cette vue : Résistance Lave-Linge 2050W+SONDE (repère 4510, 40.69 €) · SUPPORT Lave-Linge RESISTANCE (repère 4511).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
AMORTISSEUR Lave-Linge "lot de 2" 60N (repère 810, 30.85 €) · COLLIER Lave-Linge JOINT HUBLOT AVANT (repère 1912, 28.61 €) · COURROIE Lave-Linge 1304PJ7 remplacée par 1309PJ7 (repère 2710, 29.85 €) · JOINT Lave-Linge CUVE (repère 2900, 36.71 €) · CONDENSATEUR Lave-Linge ANTIPARASITE 0.68UF (repère 4210, 32.88 €) · FILTRE Lave-Linge BOUCHON Pompe de vidange (repère 7600) · JOINT Lave-Linge POMPE DE VIDANGE (repère 7601, 50.41 €) · JOINT Plaque ROBINET (repère 7945, 11.79 €)
