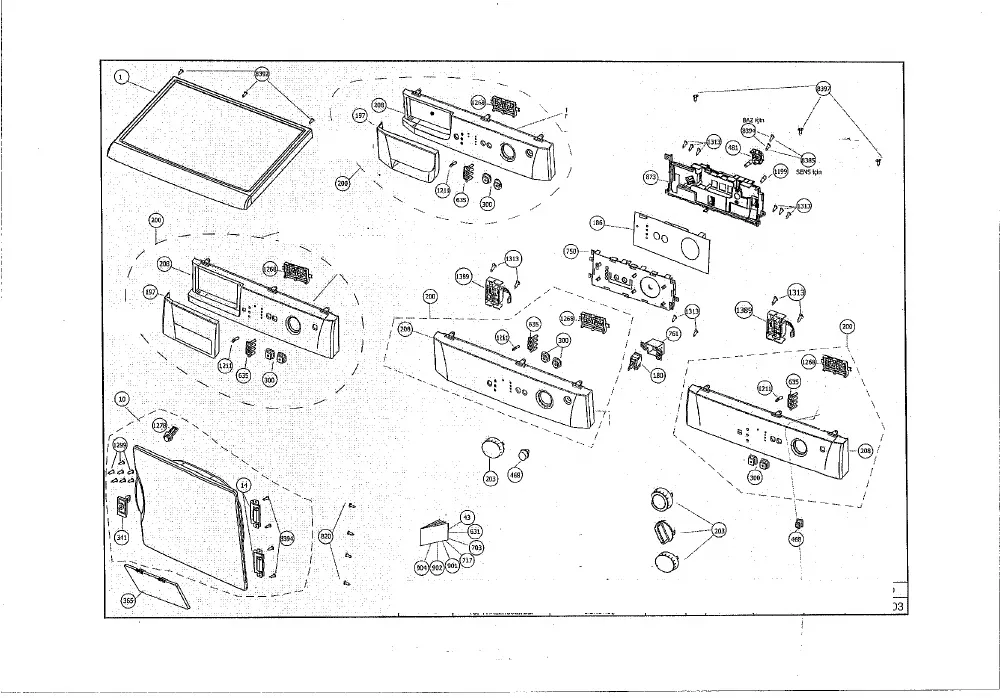

Vue éclatée seche linge BEKO DCU2670XS 7188681100
Découvrez la vue éclatée complète seche linge BEKO DCU2670XS 7188681100, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BEKO DCU2670XS 7188681100 et éviter les pannes imprévues. 56 pièces référencées.
Cette vue éclatée BEKO DCU2670XS 7188681100 référence 56 pièces détachées, dont charniere sèche-linge hublot, pied cuisinière, collier froid, avec leur position sur le schéma constructeur.
Réparer son sèche-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : RESISTANCE Sèche-Linge (repère 65, 96.2 €) · Thermostat Sèche-Linge AVANT (repère 925, 56.21 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 1966H9 MAEL ou 1967H9 MAEL (repère 59, 24.73 €) · MOTEUR Sèche-Linge + TURBINE (repère 63, 148.01 €) · CONDENSATEUR 10uF 450V (repère 653, 14.44 €) · SUPPORT Sèche-Linge MOTEUR AVANT (repère 1085, 15.04 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : VIS Sèche-Linge AXE PALIER (repère 658, 5.36 €) · PALIER Sèche-Linge ARRIERE (repère 834, 26.83 €) · FEUTRE Sèche-Linge AVANT (repère 861, 33.65 €) · PATIN Sèche-Linge PLASTIQUE (repère 1236, 7.18 €).
Séchage long ou linge humide
Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.
Sur cette vue : RESERVOIR Sèche-Linge EAU CONDENSEUR (repère 843, 55.13 €) · Interrupteur Sèche-Linge CONDENSEUR (repère 888, 14.46 €) · TUYAU Sèche-Linge EVACUATION EAU DE CONDENSATION (repère 897, 31.26 €) · CONDENSEUR Sèche-Linge (repère 921, 126.94 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Sèche-Linge 1966H9 MAEL ou 1967H9 MAEL (repère 59, 24.73 €) · CONDENSATEUR 10uF 450V (repère 653, 14.44 €) · VIS Sèche-Linge AXE PALIER (repère 658, 5.36 €) · PALIER Sèche-Linge ARRIERE (repère 834, 26.83 €) · JOINT Sèche-Linge AMPOULE (repère 860, 11.49 €) · FEUTRE Sèche-Linge AVANT (repère 861, 33.65 €) · Thermostat Sèche-Linge AVANT (repère 925, 56.21 €) · JOINT Sèche-Linge ARRIERE (repère 1219, 55.2 €)
Guides utiles
Sèche-linge qui ne chauffe plus : klixons, résistance ou pompe à chaleur ?
Comment trouver la référence exacte d'une pièce détachée
Les 10 outils indispensables pour démonter son électroménager
Liste des pièces détachées
