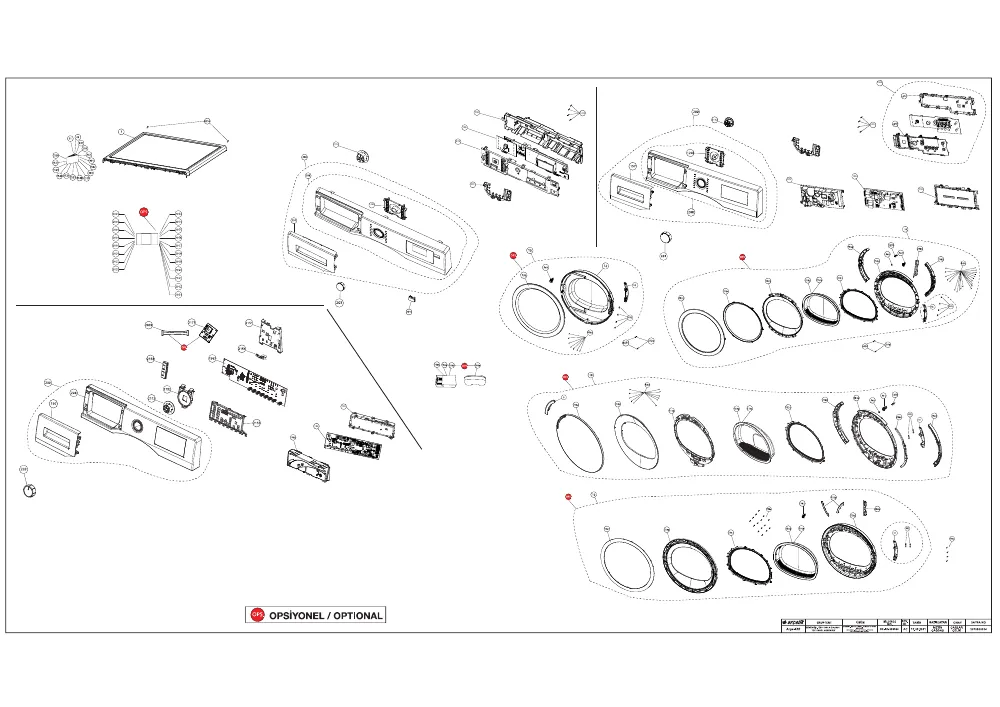

Vue éclatée seche linge BEKO DPY8506GX 7188286860
Découvrez la vue éclatée complète seche linge BEKO DPY8506GX 7188286860, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre seche linge. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre seche linge BEKO DPY8506GX 7188286860 et éviter les pannes imprévues. 40 pièces référencées.

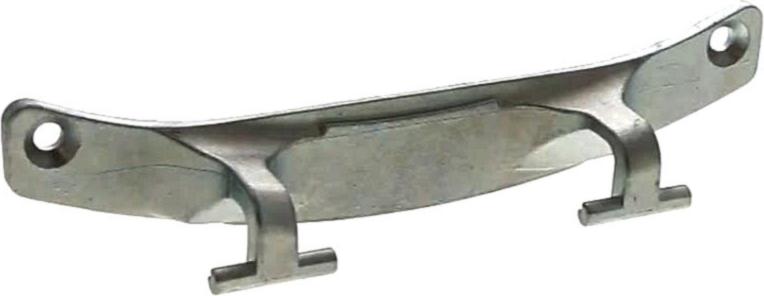

Cette vue éclatée BEKO DPY8506GX 7188286860 référence 40 pièces détachées, dont dessus sèche-linge top, charniere sèche-linge hublot, pied sèche-linge, avec leur position sur le schéma constructeur.
Réparer son sèche-linge BEKO : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Le sèche-linge ne chauffe plus
Le linge ressort froid : contrôlez d'abord la résistance de chauffe à l'ohmmètre (quelques dizaines d'ohms attendus), puis les thermostats de sécurité qui la protègent. Un circuit d'air encrassé (filtre, condenseur) est souvent la cause racine du déclenchement.
Sur cette vue : KLIXON Sèche-Linge SECURITE COMPRESSEUR (repère 1001, 34.98 €).
Le tambour ne tourne plus
Si le moteur ronronne sans lancer le tambour, le condensateur de démarrage est le premier suspect. Une courroie cassée ou sortie de sa poulie de tendeur laisse au contraire le tambour totalement libre à la main.
Sur cette vue : COURROIE Sèche-Linge 1956H7 7PH1956 (repère 59, 32.78 €) · MOTEUR Sèche-Linge (repère 63, 193.71 €) · COURROIE Sèche-Linge 285PHE4 (repère 189, 31.13 €) · POULIE Sèche-Linge + COURROIE (repère 1077, 43.33 €).
Bruit de grincement ou de roulement
Les patins et feutres d'appui du tambour s'usent et grincent ; un palier arrière fatigué gronde de plus en plus fort. Ces pièces d'usure se remplacent sans outillage spécialisé.
Sur cette vue : VIS Sèche-Linge AXE PALIER (repère 658, 4.96 €) · PALIER Sèche-Linge ARRIERE (repère 834, 29.34 €).
Séchage long ou linge humide

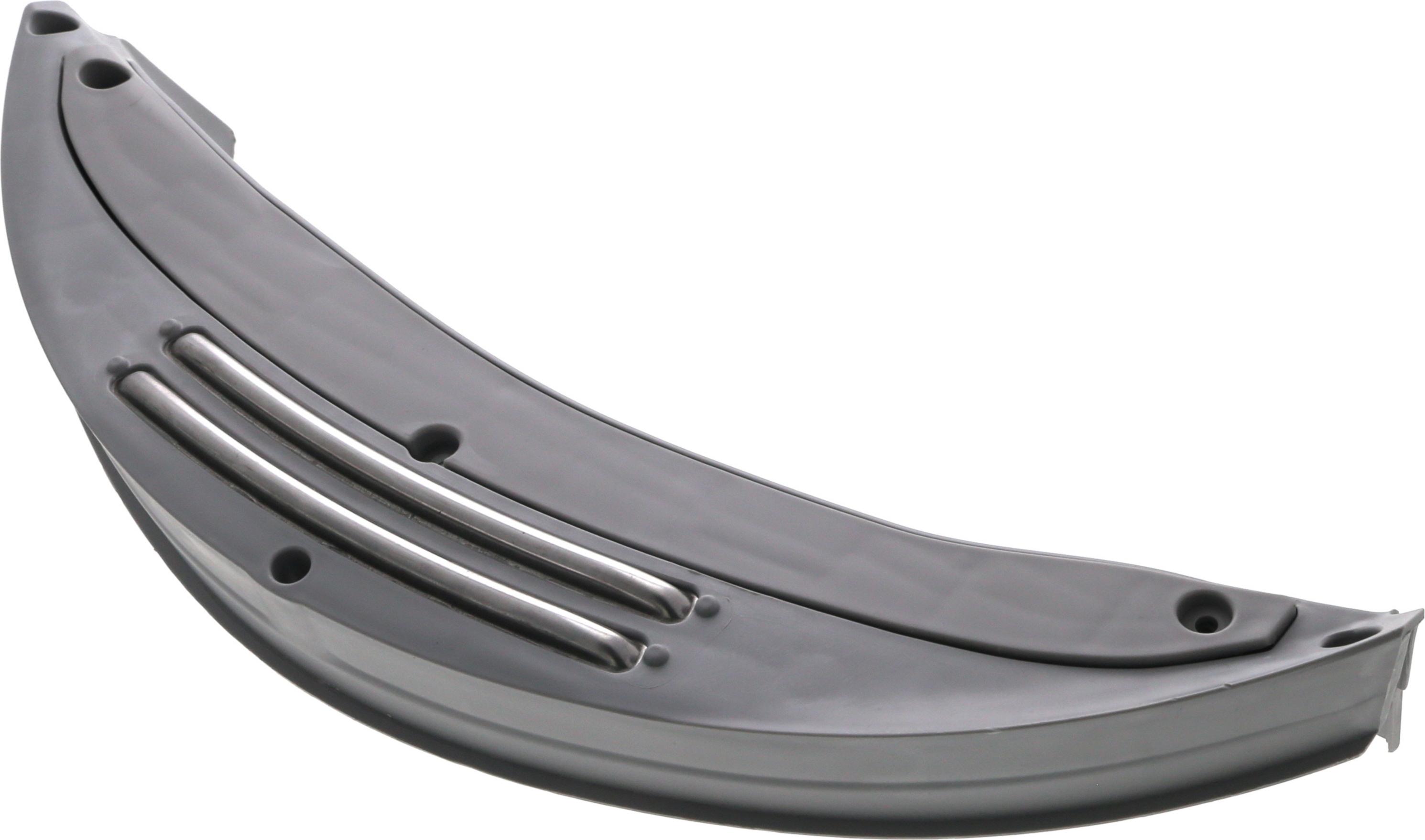

Un filtre à peluches saturé ou une gaine d'évacuation écrasée allongent le séchage bien avant toute panne mécanique. Contrôlez aussi la sonde d'humidité si les cycles s'arrêtent trop tôt.

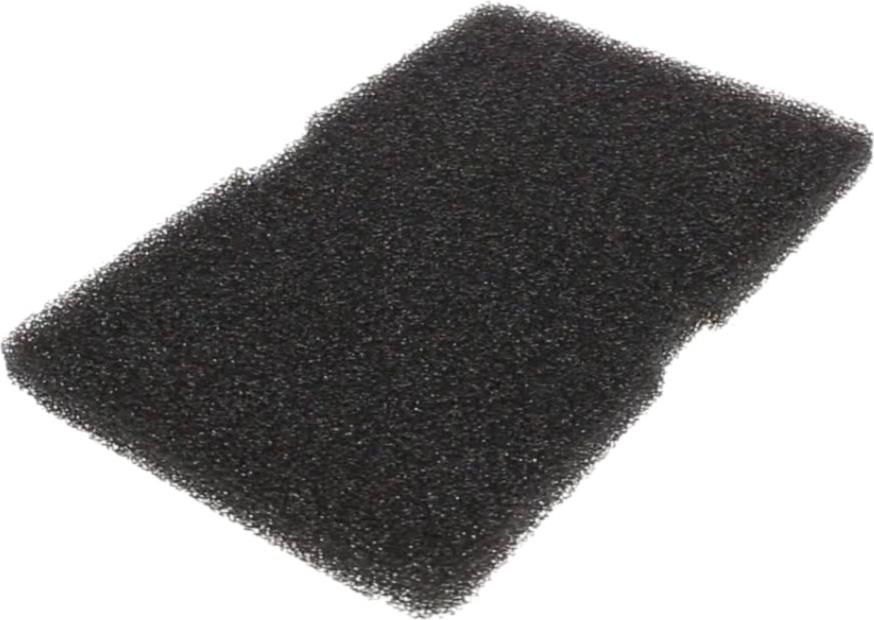

Sur cette vue : FILTRE Sèche-Linge RESERVOIR (repère 844, 7.55 €) · PORTE Sèche-Linge CONDENSEUR (repère 845, 26.12 €) · FILTRE Sèche-Linge MOUSSE 246*155 (repère 1064, 15.06 €) · FILTRE Sèche-Linge PELUCHES (repère 1259, 31.13 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
COURROIE Sèche-Linge 1956H7 7PH1956 (repère 59, 32.78 €) · COURROIE Sèche-Linge 285PHE4 (repère 189, 31.13 €) · VIS Sèche-Linge AXE PALIER (repère 658, 4.96 €) · PALIER Sèche-Linge ARRIERE (repère 834, 29.34 €) · FILTRE Sèche-Linge RESERVOIR (repère 844, 7.55 €) · KLIXON Sèche-Linge SECURITE COMPRESSEUR (repère 1001, 34.98 €) · FILTRE Sèche-Linge MOUSSE 246*155 (repère 1064, 15.06 €) · POULIE Sèche-Linge + COURROIE (repère 1077, 43.33 €)
