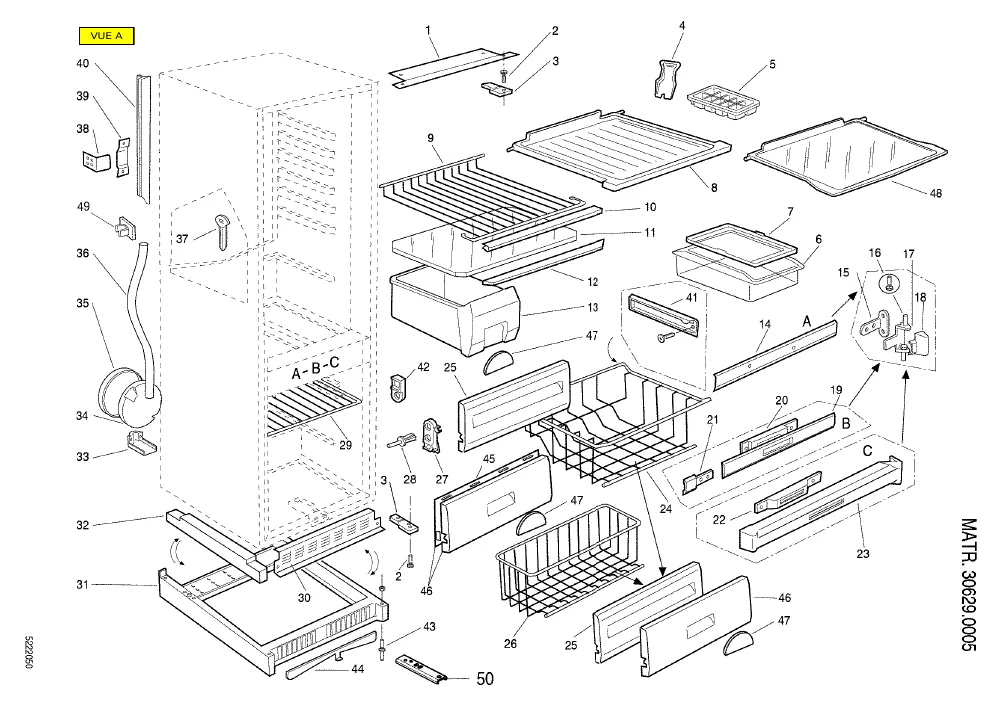

Vue éclatée réfrigérateur HOTPOINT-ARISTON OKRF3300VNFL 16249
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON OKRF3300VNFL 16249, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON OKRF3300VNFL 16249 et éviter les pannes imprévues. 37 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON OKRF3300VNFL 16249 référence 37 pièces détachées, dont cache froid ampoule, joint froid réfrigérateur, douille froid, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : THERMOSTAT Froid K59L1206 (repère 7, 167297190.17 €) · BAC Froid Dégivrage SUR COMPRESSEUR (repère 9, 10.15 €) · MANETTE Froid Thermostat (repère 13, 20.5 €) · PATIN Froid COMPRESSEUR (repère 13, 4.83 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid Dégivrage SUR COMPRESSEUR (repère 9, 10.15 €) · BAC Froid DEGIVRAGE (repère 10, 14.95 €) · MOTEUR Froid VENTILATEUR+HELICE (repère 40, 69.7 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : AMORTISSEUR Froid MOTEUR Ventilation (repère 18, 6.02 €) · MOTEUR Froid VENTILATEUR+HELICE (repère 40, 69.7 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid Réfrigérateur (repère 1, 39.41 €) · RONDELLE Froid CHARNIERE (repère 3, 4.67 €) · CHARNIERE Froid SUPERIEURE INFERIEURE (repère 3, 7.49 €) · JOINT Froid Congélateur 588*528 (repère 12, 79.83 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Réfrigérateur (repère 1, 39.41 €) · THERMOSTAT Froid K59L1206 (repère 7, 167297190.17 €) · JOINT Froid Congélateur 588*528 (repère 12, 79.83 €) · MANETTE Froid Thermostat (repère 13, 20.5 €) · PATIN Froid COMPRESSEUR (repère 13, 4.83 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 18, 6.02 €) · THERMOSTAT Froid K59L1905 (repère 32, 57.93 €)
