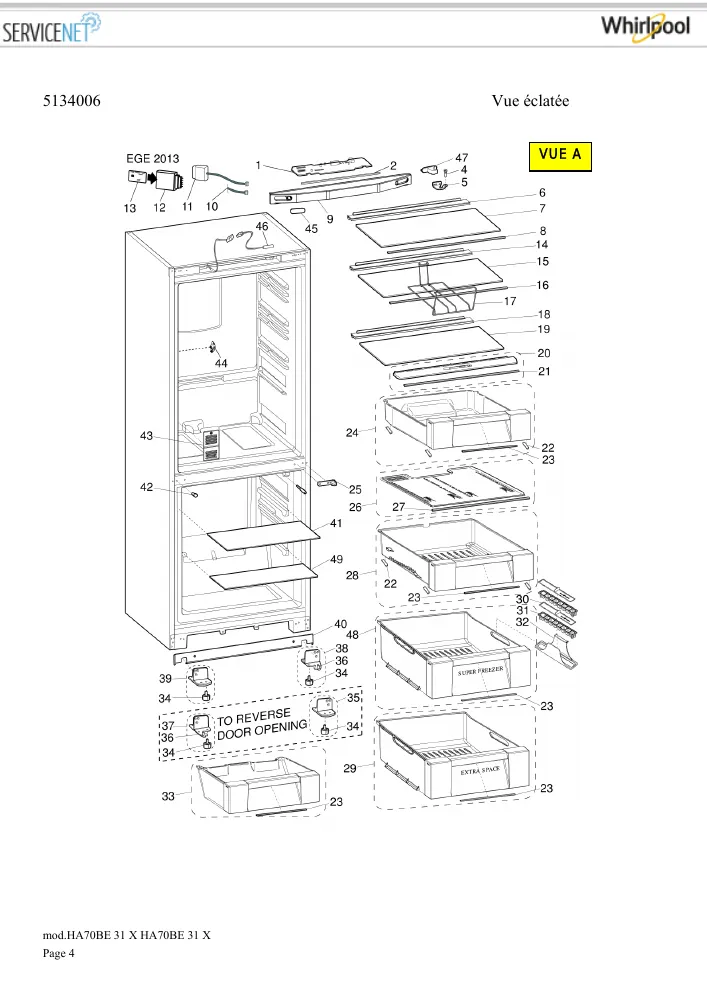

Vue éclatée réfrigérateur HOTPOINT-ARISTON HA70BE31X 159932
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON HA70BE31X 159932, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON HA70BE31X 159932 et éviter les pannes imprévues. 30 pièces référencées.

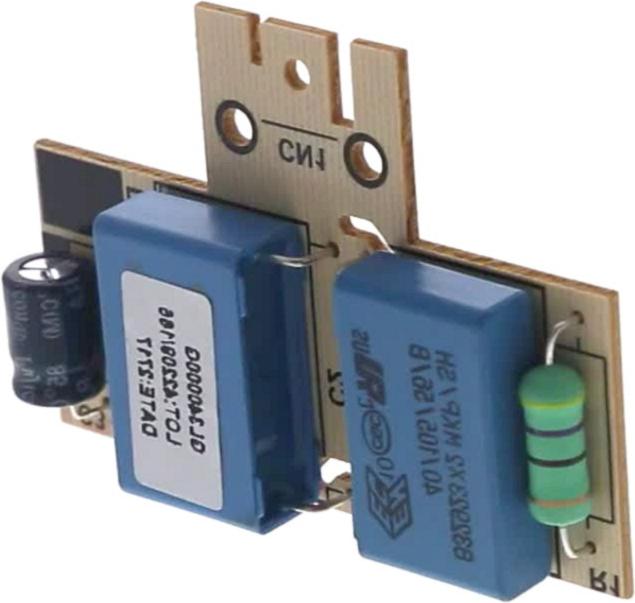

Cette vue éclatée HOTPOINT-ARISTON HA70BE31X 159932 référence 30 pièces détachées, dont joint froid epogne adhesif, axe froid charniere 6x18, platine froid led, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

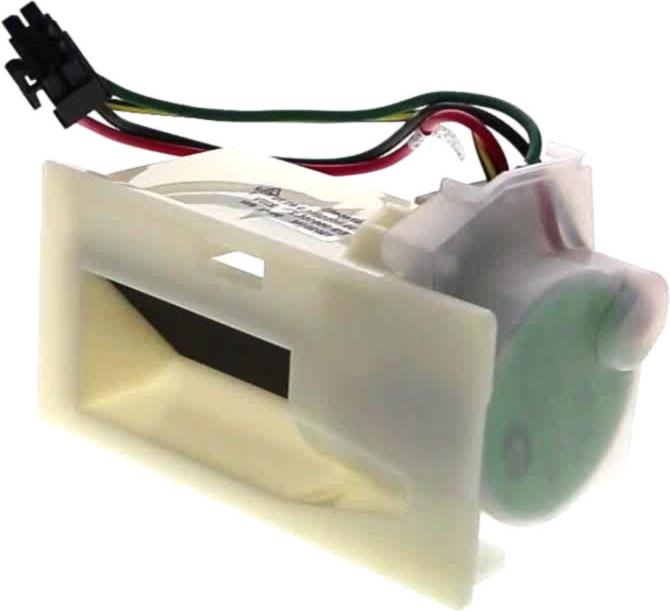

Sur cette vue : COMPRESSEUR Froid EMC70CLT-SD (repère 20, 162.68 €) · THERMOSTAT Froid VOLET (repère 36, 28.23 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : BAC Froid DEGIVRAGE (repère 22, 10.99 €) · RESISTANCE Froid + THERMOFUSIBLE (repère 27, 81.95 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : JOINT Froid EPOGNE ADHESIF (repère 2, 11.35 €) · AXE Froid CHARNIERE 6X18 (repère 2, 6.45 €) · CHARNIERE Froid VOLET BALCONNET (repère 4, 4.47 €) · CHARNIERE Froid Supérieur DROITE (repère 5, 13.44 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid EPOGNE ADHESIF (repère 2, 11.35 €) · JOINT Froid PORTE (repère 12, 28.57 €) · RESISTANCE Froid + THERMOFUSIBLE (repère 27, 81.95 €) · THERMOSTAT Froid VOLET (repère 36, 28.23 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
