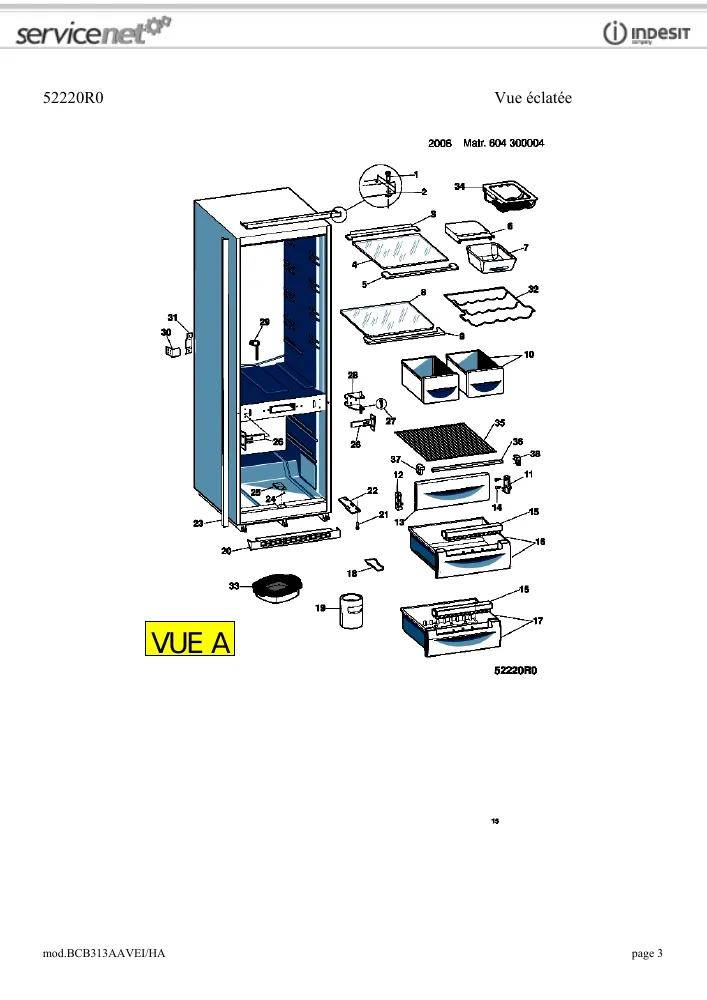

Vue éclatée réfrigérateur HOTPOINT-ARISTON BCB313AAVEI.HA BCB313AAVEIHA 48729
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON BCB313AAVEI.HA BCB313AAVEIHA 48729, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON BCB313AAVEI.HA BCB313AAVEIHA 48729 et éviter les pannes imprévues. 55 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON BCB313AAVEI.HA BCB313AAVEIHA 48729 référence 55 pièces détachées, dont joint froid réfrigérateur 1017*530, plafonnier froid + douille + ampoule, ampoule froid 15w e14 240v rec0007, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT (repère 12, 16.88 €) · CONDENSATEUR Froid DEMARRAGE 4UF A FIL416.87.27 (repère 26, 18.07 €) · COMPRESSEUR Froid (repère 29, 118.03 €) · BAC Froid COMPRESSEUR (repère 32, 12.91 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : SONDE Froid Evaporateur (repère 17, 30.6 €) · RACLETTE Froid DEGIVRAGE (repère 18, 7.37 €) · COUVERCLE Froid MOTEUR VENTILATEUR (repère 37, 9.44 €).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : COUVERCLE Froid MOTEUR VENTILATEUR (repère 37, 9.44 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 38, 5.72 €) · MOTEUR Froid Ventilation C09R (repère 39, 54.37 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

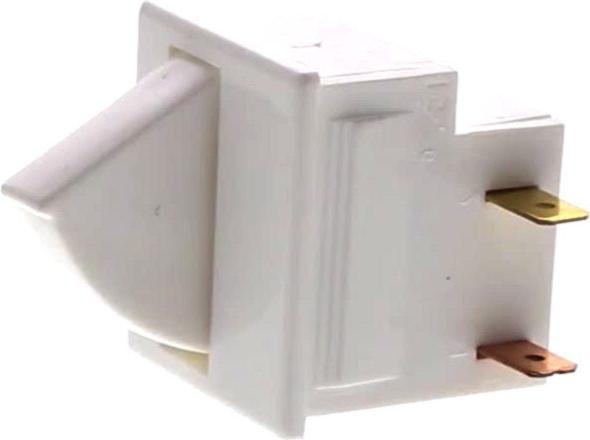

Sur cette vue : JOINT Froid Réfrigérateur 1017*530 (repère 1, 75.24 €) · RONDELLE Froid CHARNIERE (repère 3, 5.4 €) · Interrupteur Froid PORTE (repère 4, 18.12 €) · PORTE Froid Réfrigérateur (repère 4, 193.17 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
JOINT Froid Réfrigérateur 1017*530 (repère 1, 75.24 €) · JOINT Froid Congélateur 588*528 (repère 11, 65.26 €) · MANETTE Froid THERMOSTAT (repère 12, 16.88 €) · CONDENSATEUR Froid DEMARRAGE 4UF A FIL416.87.27 (repère 26, 18.07 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 38, 5.72 €)
Guides utiles
Réfrigérateur qui ne refroidit plus : comprendre le circuit du froid
Comment trouver la référence exacte d'une pièce détachée
Le bonus réparation : comment en profiter pour votre électroménager
Liste des pièces détachées
