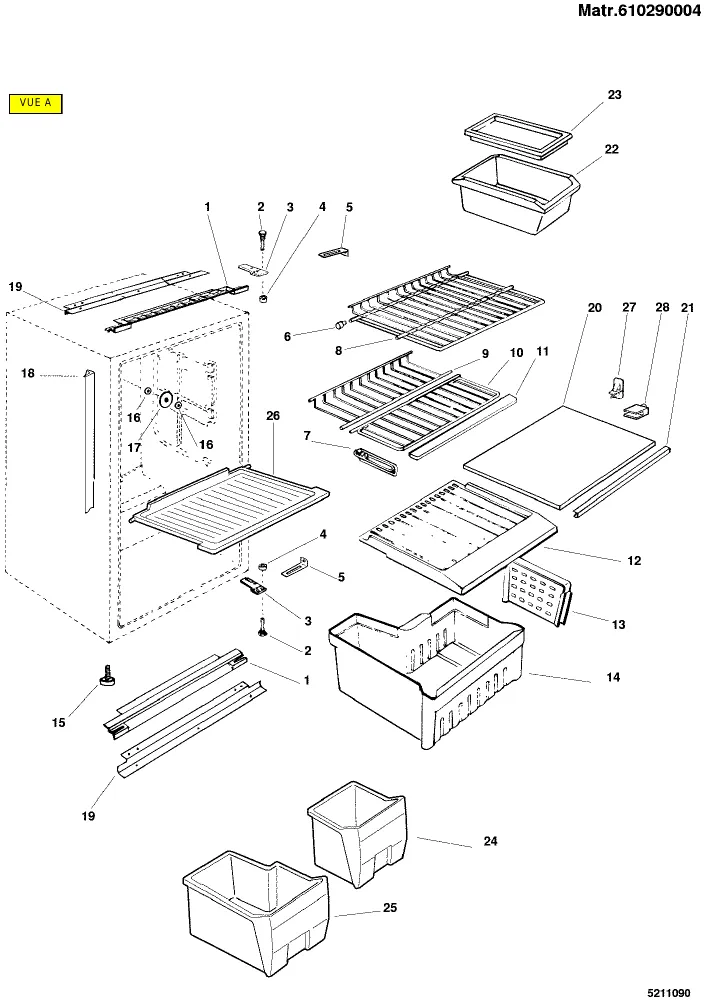

Vue éclatée HOTPOINT-ARISTON KMG225F 01405

Vue éclatée réfrigérateur HOTPOINT-ARISTON KMG225F 01405

Name: HOTPOINT-ARISTON KMG225F 01405
Brand: HOTPOINT-ARISTON
SKU: KMG225F 01405

Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON KMG225F 01405, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON KMG225F 01405 et éviter les pannes imprévues. 27 pièces référencées.

Cette vue éclatée HOTPOINT-ARISTON KMG225F 01405 référence 27 pièces détachées, dont manette froid thermostat, couvercle froid balconnet beurre, axe froid charniere, avec leur position sur le schéma constructeur.

Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne refroidit plus assez

Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.

Sur cette vue : MANETTE Froid Thermostat (repère 1, 19.57 €) · BAC Froid Dégivrage SUR COMPRESSEUR (repère 3, 10.35 €) · COMPRESSEUR Froid (repère 5, 179.4 €) · PATIN Froid COMPRESSEUR (repère 7, 5.23 €).

Givre ou panne de dégivrage (No Frost)

Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.

Sur cette vue : BAC Froid DEGIVRAGE (repère 3, 13.96 €) · BAC Froid Dégivrage SUR COMPRESSEUR (repère 3, 10.35 €) · RACLETTE Froid DEGIVRAGE (repère 20, 8.27 €).

Joint et fermeture

Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.

Sur cette vue : AXE Froid CHARNIERE (repère 2, 24.84 €) · RONDELLE Froid CHARNIERE (repère 4, 4.73 €) · RONDELLE Froid CHARNIERE PLASTIQUE (repère 4, 5.1 €) · JOINT Froid Réfrigérateur Blanc 1175*531 (repère 13, 73.07 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

MANETTE Froid Thermostat (repère 1, 19.57 €) · PATIN Froid COMPRESSEUR (repère 7, 5.23 €) · THERMOSTAT Froid 077B6447 A130175 (repère 12, 40.74 €) · THERMOSTAT Froid C03EA-0239 (repère 12, 47.35 €) · JOINT Froid Réfrigérateur Blanc 1175*531 (repère 13, 73.07 €) · JOINT Froid PORTE Réfrigérateur 528x1167 (repère 13, 41.25 €) · JOINT Froid PORTE Réfrigérateur (repère 13, 66.47 €) · JOINT Froid PORTE FREEZER 443*184 (repère 15, 30.94 €)
