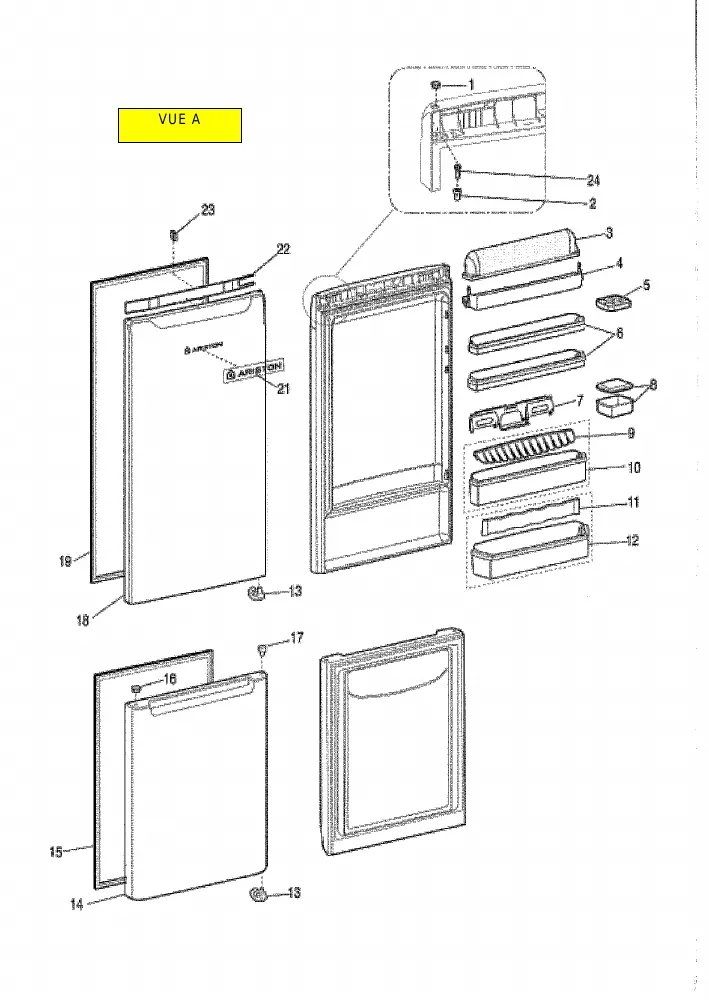

Vue éclatée réfrigérateur HOTPOINT-ARISTON SBM1721VHA 69600
Découvrez la vue éclatée complète réfrigérateur HOTPOINT-ARISTON SBM1721VHA 69600, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre réfrigérateur. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre réfrigérateur HOTPOINT-ARISTON SBM1721VHA 69600 et éviter les pannes imprévues. 54 pièces référencées.
Cette vue éclatée HOTPOINT-ARISTON SBM1721VHA 69600 référence 54 pièces détachées, dont interrupteur froid lampe wp20 1e5, cache froid axe, manette froid thermostat, avec leur position sur le schéma constructeur.
Réparer son réfrigérateur et congélateur HOTPOINT-ARISTON : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne refroidit plus assez
Un compresseur qui claque sans démarrer désigne son relais ou son condensateur de démarrage, deux pièces bon marché clipsées sur son flanc. Un thermostat mécanique défaillant coupe trop tôt ou plus du tout.
Sur cette vue : MANETTE Froid THERMOSTAT (repère 4, 27.89 €) · COMPRESSEUR Froid HMK95AA N1114Y TT1114GY TT1114GY (repère 23, 145.52 €) · PATIN Froid COMPRESSEUR (repère 24, 5.38 €) · BAC Froid COMPRESSEUR (repère 27, 12.49 €).
Givre ou panne de dégivrage (No Frost)
Congélateur froid mais réfrigérateur tiède : le dégivrage automatique est en panne. Résistance de dégivrage, thermostat de dégivrage et sonde se testent à l'ohmmètre derrière la paroi du congélateur.
Sur cette vue : MOTEUR Froid VENTILATEUR ORM-1051C2 3.7W 16002206201 (repère 12, 64.5 €) · MOTEUR Froid VENTILATEUR COMPLET (repère 13, 124.58 €) · BOUCHON Froid DEGIVRAGE CUVE (repère 28).
Bruit ou ventilation défaillante
Le ventilateur qui brasse l'air froid peut être bloqué par le givre ou user ses paliers : on doit l'entendre souffler porte fermée.
Sur cette vue : AMORTISSEUR Froid MOTEUR Ventilation (repère 11, 6.13 €) · MOTEUR Froid VENTILATEUR ORM-1051C2 3.7W 16002206201 (repère 12, 64.5 €) · MOTEUR Froid VENTILATEUR COMPLET (repère 13, 124.58 €).
Joint et fermeture
Un joint de porte fatigué laisse entrer l'air humide : givre rapide et compresseur qui ne s'arrête plus. Le test de la feuille de papier coincée dans la porte le confirme en dix secondes.
Sur cette vue : CHARNIERE Froid Supérieur Droit ou Gauche (repère 2, 31.91 €) · DOUILLE Froid CHARNIERE Gauche (repère 13, 15.18 €) · DOUILLE Froid CHARNIERE DROITE (repère 13, 16.45 €) · JOINT Froid PORTE CONGELATEUR 732*573 (repère 15, 76.72 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
MANETTE Froid THERMOSTAT (repère 4, 27.89 €) · AMORTISSEUR Froid MOTEUR Ventilation (repère 11, 6.13 €) · JOINT Froid PORTE CONGELATEUR 732*573 (repère 15, 76.72 €) · JOINT Froid Congélateur 551*713 (repère 15, 60.76 €) · JOINT Froid PORTE Réfrigérateur 800*552 (repère 19, 72.85 €) · PATIN Froid COMPRESSEUR (repère 24, 5.38 €) · PATIN Froid CHARNIERE Inférieur (repère 27, 18.77 €)
