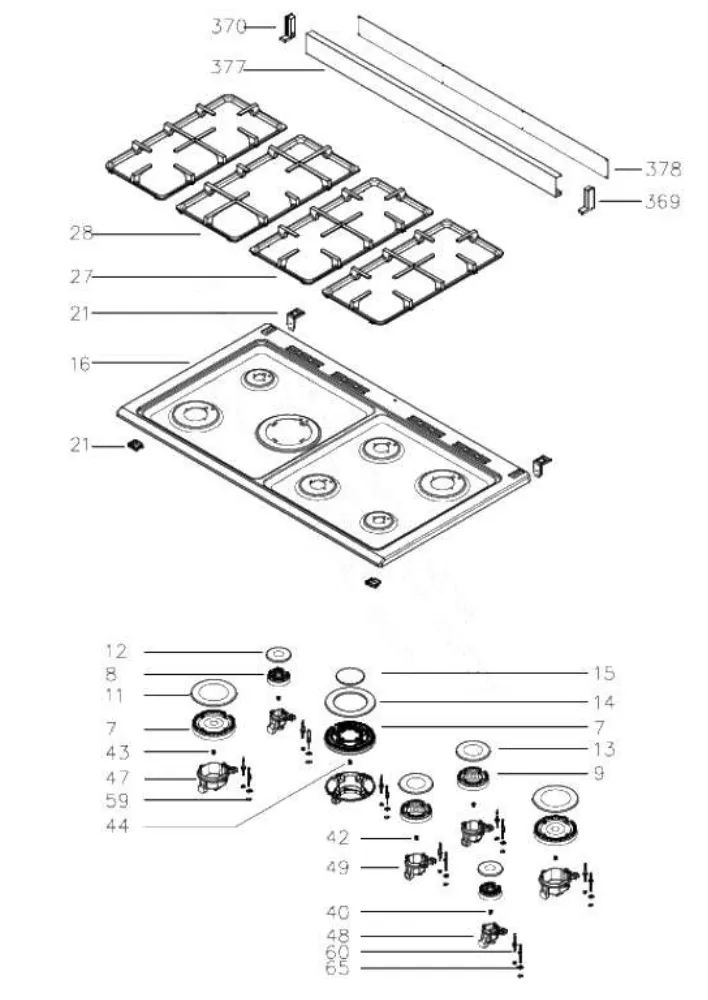

Vue éclatée cuisinière SCHNEIDER SCG71MFWR

Name: SCHNEIDER SCG71MFWR
Brand: SCHNEIDER
SKU: SCG71MFWR

Découvrez la vue éclatée complète cuisinière SCHNEIDER SCG71MFWR, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre cuisinière. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre cuisinière SCHNEIDER SCG71MFWR et éviter les pannes imprévues. 26 pièces référencées.

Cette vue éclatée SCHNEIDER SCG71MFWR référence 26 pièces détachées, dont couronne cuisinière bruleur rapide, couronne cuisinière bruleur semi-rapide, couronne cuisinière bruleur auxiliaire, avec leur position sur le schéma constructeur.

Réparer son four et cuisinière SCHNEIDER : les pannes courantes

Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.

Ne chauffe plus (ou plus assez)

Chaque mode a sa résistance : voûte et gril en haut, sole invisible sous le plancher, circulaire derrière la tôle du fond. Le symptôme (dessus cru, fond blanc, chaleur tournante froide) désigne laquelle tester à l'ohmmètre.

Sur cette vue : GRILLE Cuisinière FOUR (repère 155, 49.26 €) · RESISTANCE Cuisinière SOLE 1200W (repère 160, 31.44 €) · SUPPORT Cuisinière RESISTANCE (repère 163, 31.98 €) · GRILLE Cuisinière LATERALE 330*192 (repère 238, 26.58 €).

Disjonction à la chauffe

Un four qui fait sauter le différentiel dès la montée en température a presque toujours une résistance à la masse : mesurez la continuité entre chaque cosse et la carcasse.

Sur cette vue : RESISTANCE Cuisinière SOLE 1200W (repère 160, 31.44 €) · SUPPORT Cuisinière RESISTANCE (repère 163, 31.98 €).

Sécurités et régulation

Le thermostat de sécurité coupe tout en cas de surchauffe, souvent à cause d'un ventilateur de refroidissement encrassé. La sonde de température qui dérive fausse les cuissons avant de bloquer l'appareil.

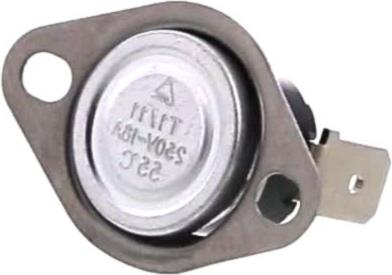

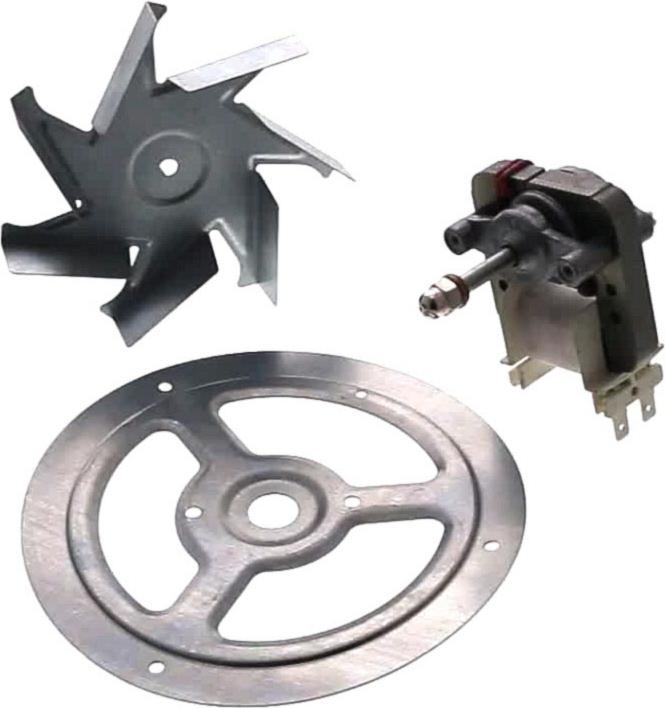

Sur cette vue : THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 45.1 €) · MOTEUR Cuisinière VENTILATEUR (repère 151, 62.23 €) · THERMOSTAT Cuisinière SECURITE T1/11 55*C (repère 255, 12.51 €).

Porte et joint

Un joint de façade écrasé fait chuter la température et surchauffer le bandeau. Charnières et verrou de porte (pyrolyse) figurent sur cette vue avec leurs références.

Sur cette vue : CACHE Cuisinière CHARNIERE (repère 116, 8.25 €) · JOINT Cuisinière POIGNEE (repère 122, 9.18 €).

Pièces d'usure référencées sur ce modèle

Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.

THERMOSTAT Cuisinière FOUR REGLABLE WYF280AB (repère 88, 45.1 €) · JOINT Cuisinière POIGNEE (repère 122, 9.18 €) · THERMOSTAT Cuisinière SECURITE T1/11 55*C (repère 255, 12.51 €)
