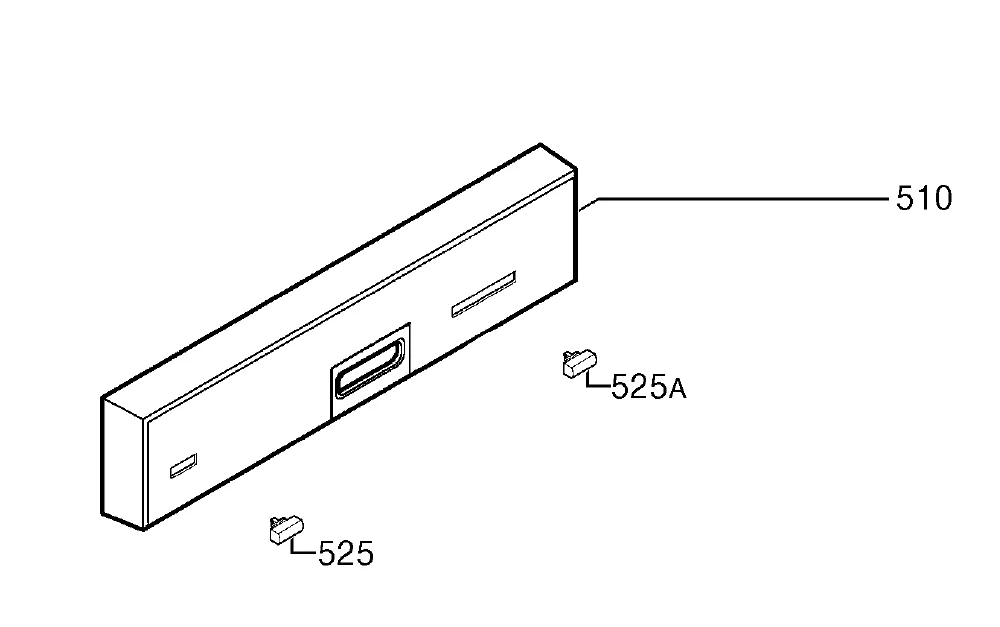

Vue éclatée lave vaisselle AEG F88020IM 91192460106
Découvrez la vue éclatée complète lave vaisselle AEG F88020IM 91192460106, un guide indispensable pour identifier facilement toutes les pièces détachées de votre appareil. Que vous soyez à la recherche d'une pièce en particulier ou simplement pour vous aider à la réparation, notre présentation détaillée vous aide à comprendre chaque composant de votre lave vaisselle. Optimisez la maintenance et la réparation de votre appareil grâce à des schémas précis et des références adaptées. Trouvez rapidement les pièces qu'il vous faut pour prolonger la durée de vie de votre lave vaisselle AEG F88020IM 91192460106 et éviter les pannes imprévues. 74 pièces référencées.
Cette vue éclatée AEG F88020IM 91192460106 référence 74 pièces détachées, dont electrovanne lave-vaisselle bac sel, electrovanne lave-vaisselle regeneration, pompe lave-vaisselle vidange, avec leur position sur le schéma constructeur.
Réparer son lave-vaisselle AEG : les pannes courantes
Les symptômes les plus fréquents sur ce type d'appareil, et les pièces de cette vue éclatée à contrôler en priorité. Avant toute intervention : appareil débranché, photos à chaque étape.
Ne vidange plus
De l'eau stagne au fond de la cuve : nettoyez le groupe de filtration, tournez l'hélice de la pompe au doigt (appareil débranché) pour détecter un blocage, et contrôlez le clapet anti-retour.
Sur cette vue : POMPE Lave-Vaisselle VIDANGE (repère 6, 76.15 €) · TUYAU Lave-Vaisselle VIDANGE (repère 112, 90.85 €) · FILTRE Lave-Vaisselle FOND CUVE (repère 120, 41.67 €) · FIXATION Lave-Vaisselle TUYAU VIDANGE (repère 520, 6.97 €).
Vaisselle mal lavée
Des buses de bras d'aspersion bouchées par le calcaire expliquent la plupart des paniers mal lavés : passez chaque trou à l'aiguille. Une pompe de cyclage fatiguée baisse la pression sur tout le circuit.
Sur cette vue : MOTEUR Lave-Vaisselle CYCLAGE (repère 6, 143.26 €) · ECROU Lave-Vaisselle BRAS Supérieur (repère 106, 35.95 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 125, 10.89 €) · ECROU Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 127, 24.76 €).
Fuite
Joint bas de porte encrassé ou fendu, durites et leurs colliers : autant de points d'étanchéité visibles sur cette vue. Une fuite au sol déclenche souvent la sécurité anti-débordement qui bloque l'appareil.
Sur cette vue : Electrovanne Lave-Vaisselle BAC SEL (repère 5) · DURITE Lave-Vaisselle L=1605mm (repère 110, 18.57 €) · BAC Lave-Vaisselle SEL (repère 117, 127.47 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 125, 10.89 €).
Ne chauffe plus / vaisselle froide
La résistance (ou le thermoplongeur) s'entartre puis se coupe, surtout sans sel régénérant. Test à l'ohmmètre, remplacement documenté par les repères de cette fiche.
Sur cette vue : RESISTANCE Lave-Vaisselle 2000W TUBE 32mm (repère 10, 48.49 €) · SONDE Lave-Vaisselle TEMPERATURE (repère 48, 38.06 €) · JOINT Lave-Vaisselle SONDE TH (repère 130, 11.61 €).
Porte qui tombe ou ne tient plus
Câbles ou ressorts de contrepoids de porte cassés se remplacent à l'unité ; un verrou fatigué empêche le démarrage du cycle.
Sur cette vue : CHARNIERE Lave-Vaisselle G+D (repère 308, 90.39 €) · CABLE Lave-Vaisselle ALIMENTATION (repère 999, 21.54 €).
Pièces d'usure référencées sur ce modèle
Ces pièces s'usent normalement avec le temps : les remplacer préventivement ou dès les premiers symptômes prolonge la durée de vie de l'appareil.
CONDENSATEUR 3UF (repère 11, 30.21 €) · CONDENSATEUR Lave-Vaisselle ANTIPARASITE 0.27UF(x2)+1m 411133002DP (repère 11) · FILTRE Lave-Vaisselle FOND CUVE (repère 120, 41.67 €) · JOINT Lave-Vaisselle TUYAU Alimentation BRAS Supérieur (repère 125, 10.89 €) · JOINT Lave-Vaisselle TORIQUE (repère 125) · JOINT Lave-Vaisselle BAS DE PORTE (repère 130, 24.1 €) · JOINT Lave-Vaisselle TOUR DE PORTE (repère 130, 23.02 €) · JOINT Lave-Vaisselle SUPPORT BRAS SUPP (repère 130, 20.25 €)
Guides utiles
Lave-vaisselle qui ne vidange plus : les 4 pièces à contrôler
Entretenir son lave-vaisselle : la routine qui double sa durée de vie
Comment trouver la référence exacte d'une pièce détachée
Liste des pièces détachées
